加速時黒煙がでるハイエースにドライアイス洗浄とウインズマルチサーブ洗浄3点セット施工

埼玉県上尾市 ドライアイス洗浄機設置店 オートサプライ鈴木です。

今回のブログは、ドライアイス洗浄機とウインズマルチサーブによるエンジン洗浄の様子をご紹介します。

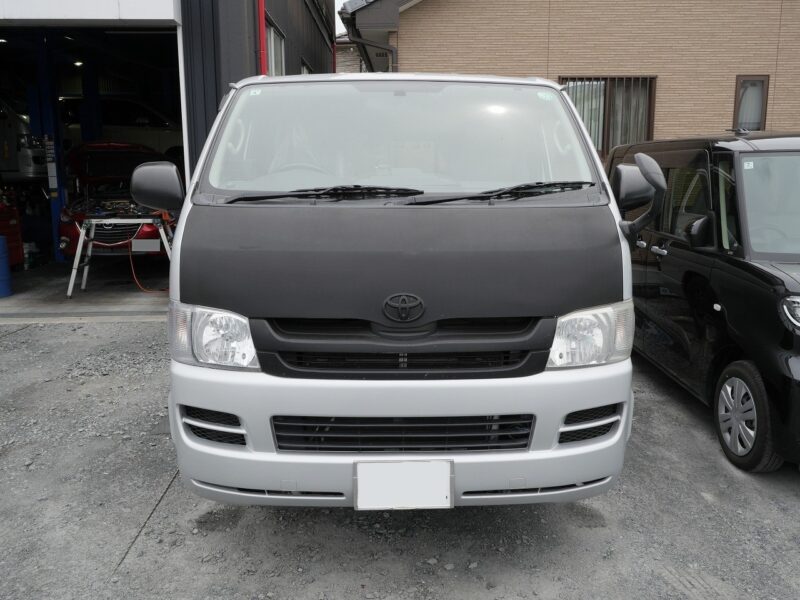

ご紹介するお車は 平成21年4月登録の200系2型ハイエース KDH206V1KDディーゼルエンジン搭載車です。



群馬県県利根郡よりご入庫いただきました。

数ある自動車整備工場の中から、オートサプライ鈴木をご指名いただきまして誠にありがとうございます。





車両情報

車名	ハイエース	メーカー	トヨタ
型式	ADF-KDH206V	グレード	DX GLパッケージ
初度登録年月	平成21年4月	入庫時走行距離	257,178km

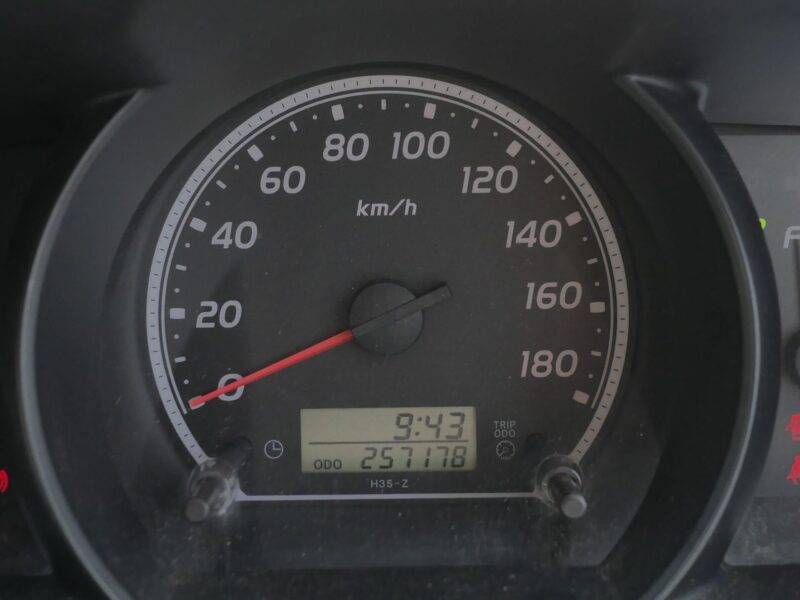

入庫時の走行距離は257,178km



オートサプライ鈴木のフォームから以下のご相談をいただきました。

走行距離が多く、エンジンの調子も悪い。
加速時にノッキングと黒煙が出ることががありマルチサーブなどで改善できればと思い連絡いたしました。



オートサプライ鈴木からは以下の回答をさせていただきました。

お知らせいただきました症状ですが、現在の走行距離や新車からの経過年数を考慮するとウインズマルチサーブ洗浄だけでは改善が難しいかと思われます。
全く効果がないということはないと思いますが、完治は難しいと思います。
ウインズマルチサーブ洗浄に加え、ドライアイス洗浄と場合によってインジェクター交換まで必要になると思います。

まずは、試しにウインズマルチサーブ洗浄だけでも対応可能ですのでご興味ございましたらお知らせください。



その後、オーナー様からお電話をいただき以下の作業内容でご依頼をいただきました。

• ドライアイス洗浄
• ウインズマルチサーブ洗浄3点セット

インジェクターは上記作業を実施した後に様子をみて必要であれば交換、ということになりました。



オートサプライ鈴木では、長い間、マツダCX-5やCX-3、アテンザやデミオなどに搭載されているディーゼルエンジンをメインにドライアイス洗浄の対応をさせていただいておりましたが、その他のディーゼルエンジンの洗浄もひっそりと実施するようになりました。



今回ご紹介するハイエースはレジアスエースも含めて5台目の施工となります。

やっとブログでご紹介できるようになりました。



まずは事前チェックから開始します。



試運転では、オーナー様からのご指摘通り、加速時の黒煙の発生が見受けられました。

結構な量の黒煙が出ていますので、このままでは車検に通すのは難しいと思います。



また、ターボが効いてくるとシャーシャーとエアーが漏れている音が聞こえます。

これは、この年代のハイエースのよくある不具合ですので、こちらもお客様に連絡をとって追加で修理させていただくことにしました。

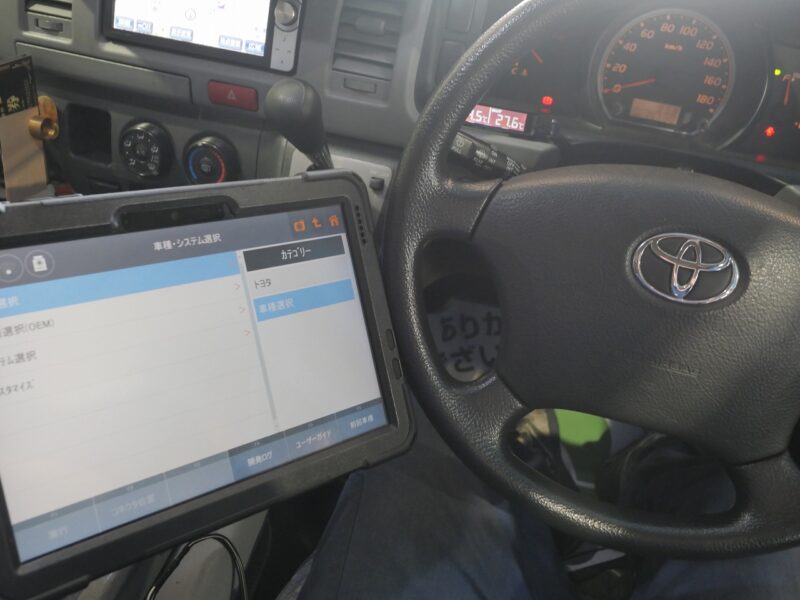

外部診断機での故障コードチェックは問題なし。



エンジンのライブデーターも画像で記録をとって作業開始です。

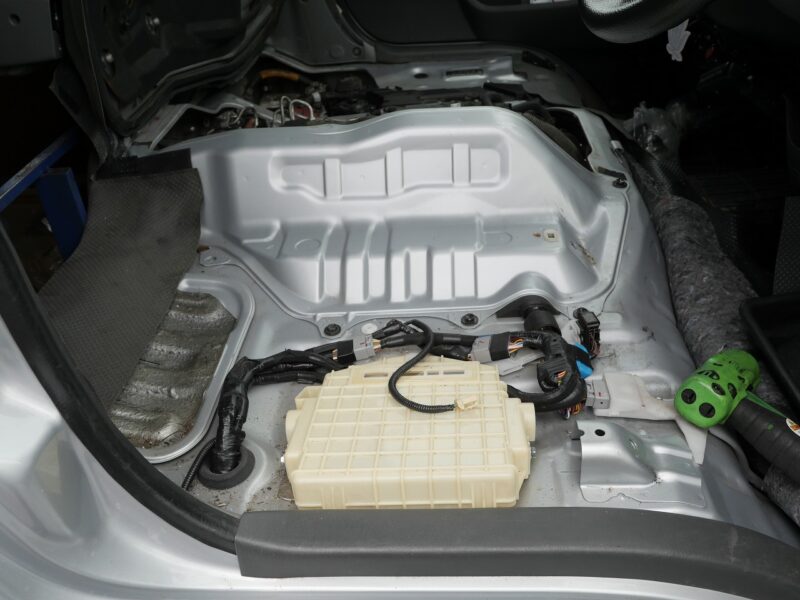

最近になってハイエースのドライアイス洗浄も対応させていただくようになりましたが、長い間避けていた理由はこれです。

エンジンを分解していくにも中途半端な体勢を強いられるため体への負担が大きい。



それともう一つは、エンジンから出てくる煤カーボンで車が汚れないように厳重に養生をする手間。



この2つの理由によって長年の間避けてきた訳ですが、マツダの依頼が一時的に落ち着いてきたことと、当店のドライアイス洗浄職人が「いつもと違うエンジンも洗浄してみたい」と言うことで、ハイエースのドライアイス洗浄もスタートさせていただくことになりました。



マツダのエンジンは数百台の実績がありますので、それを応用してハイエースのディーゼルエンジンも完璧に洗浄できるようになりました。

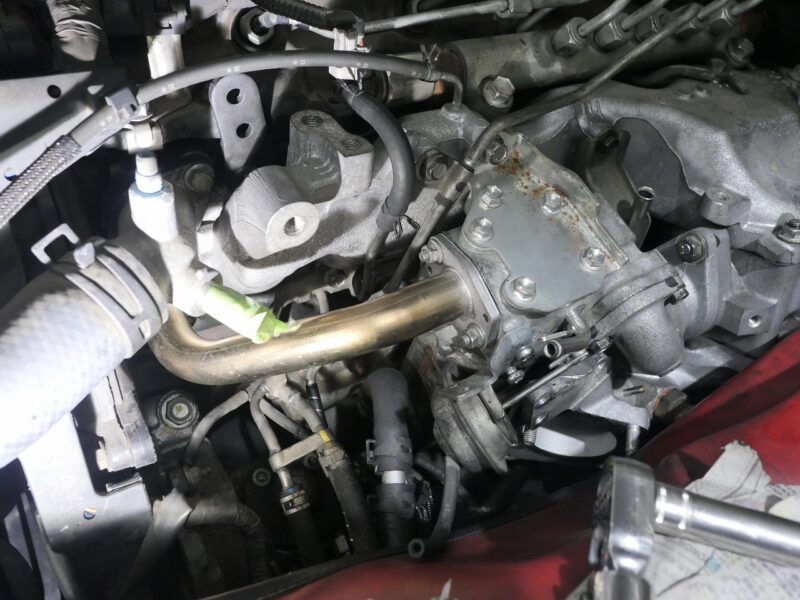

部品の分解

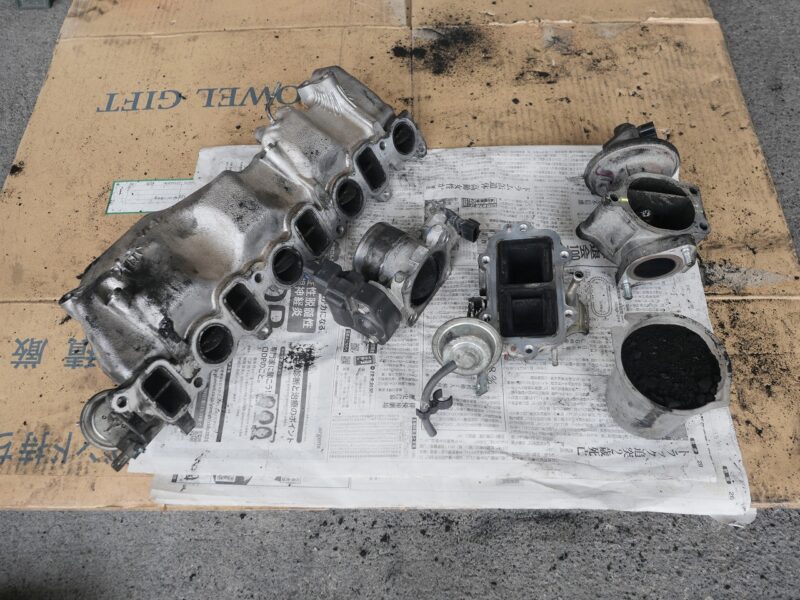

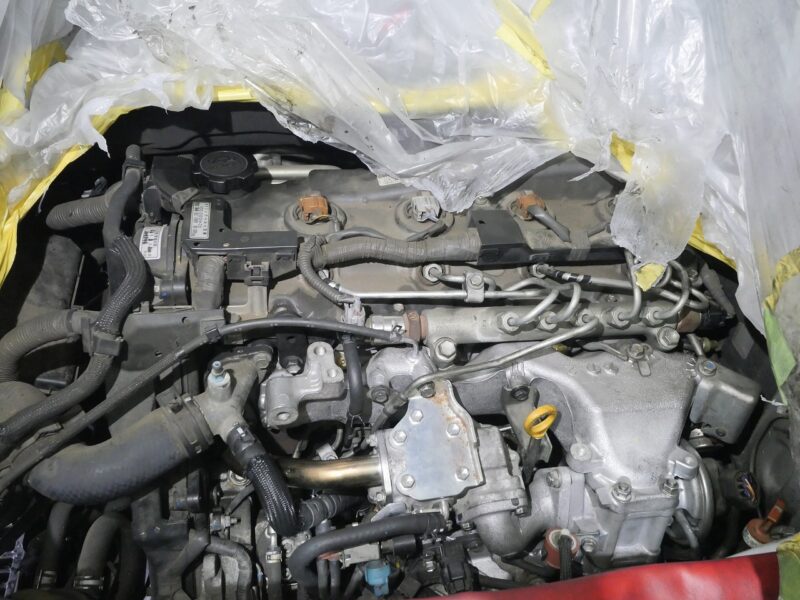

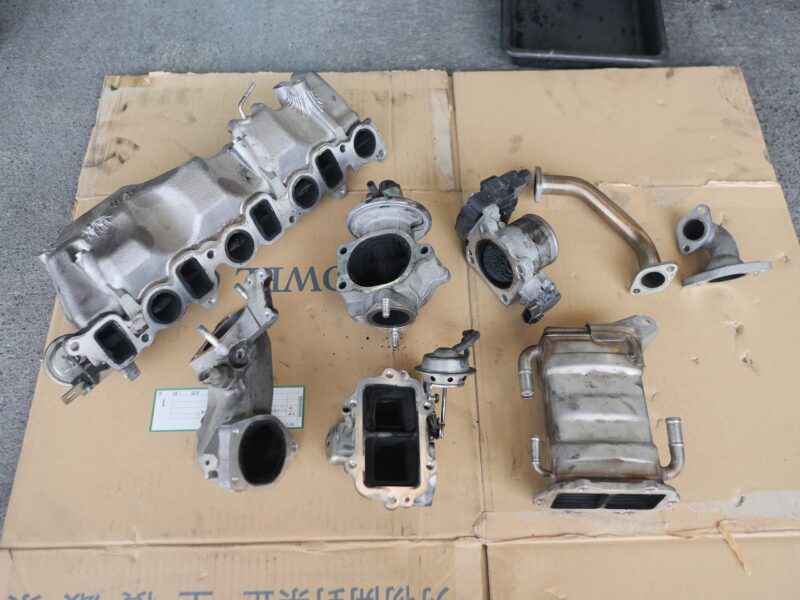

EGR関連の部品とインテークマニホールドが外れました。





それでは各部品の煤カーボン堆積具合をご覧ください。

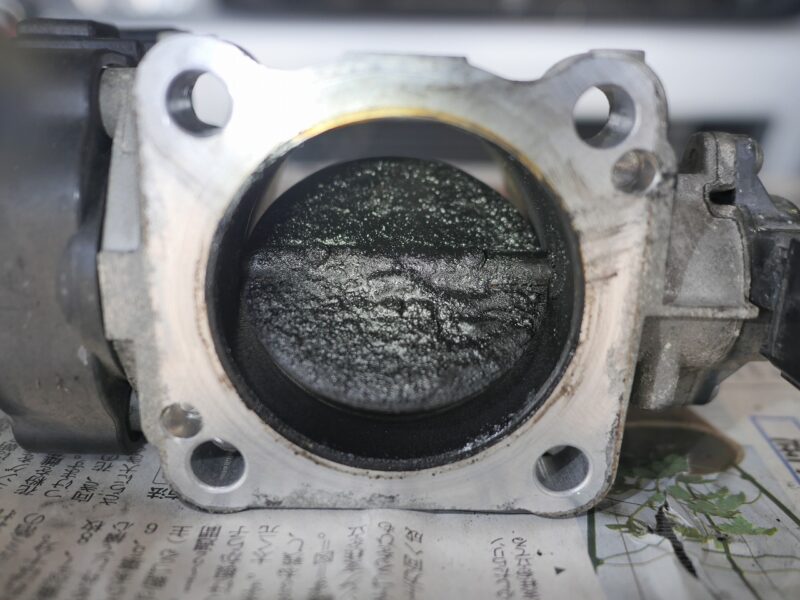

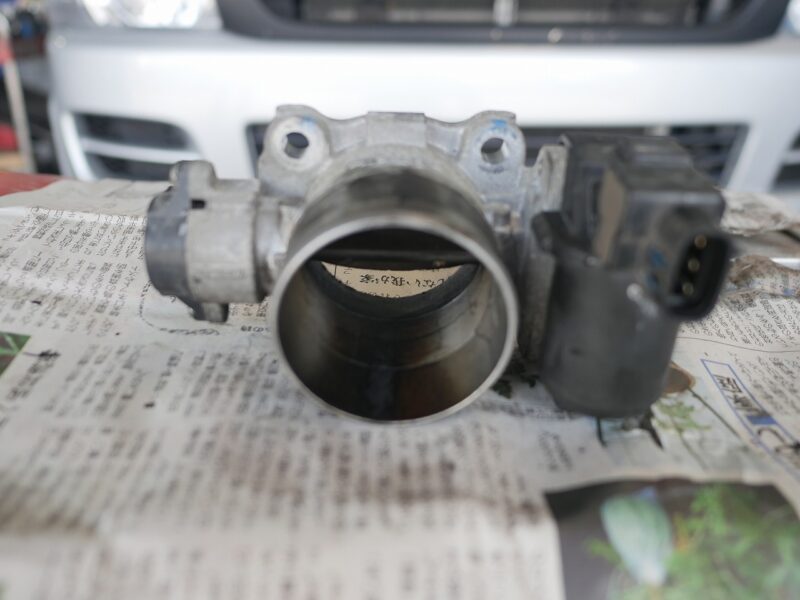

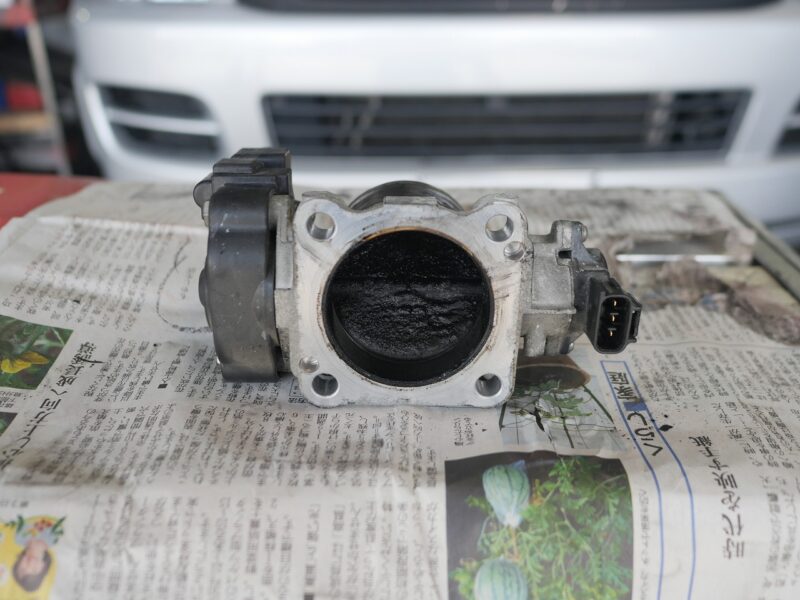

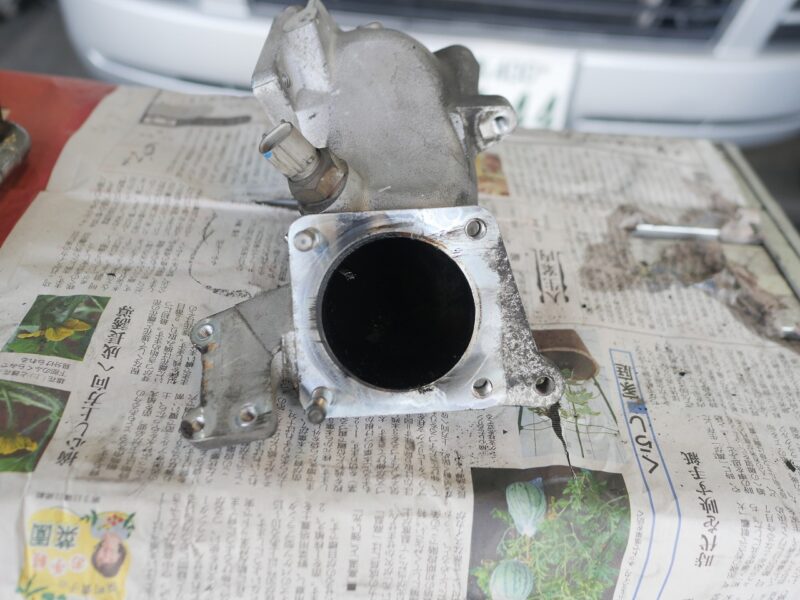

スロットルバルブ

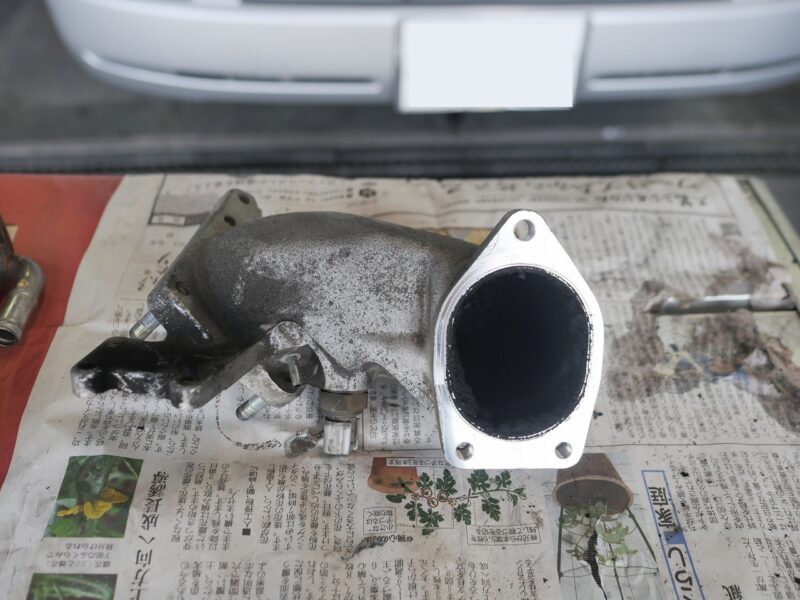

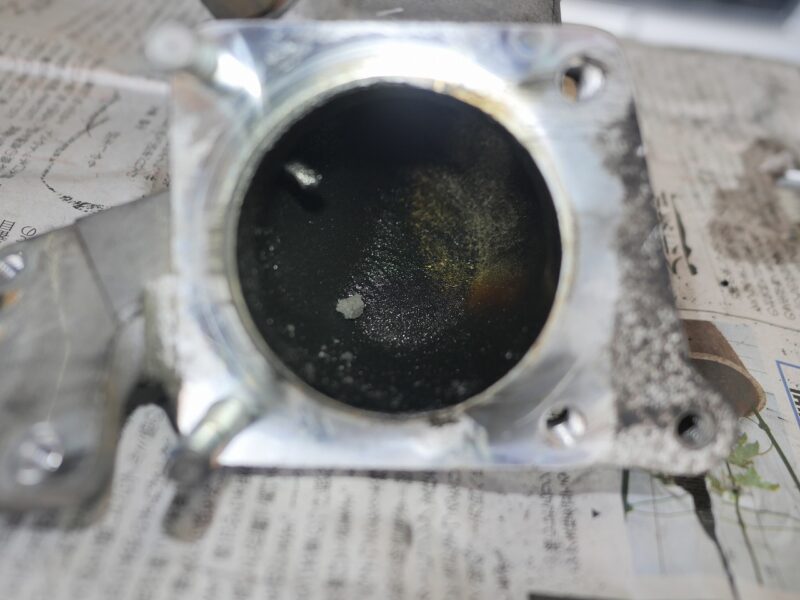

インテークエアコネクター

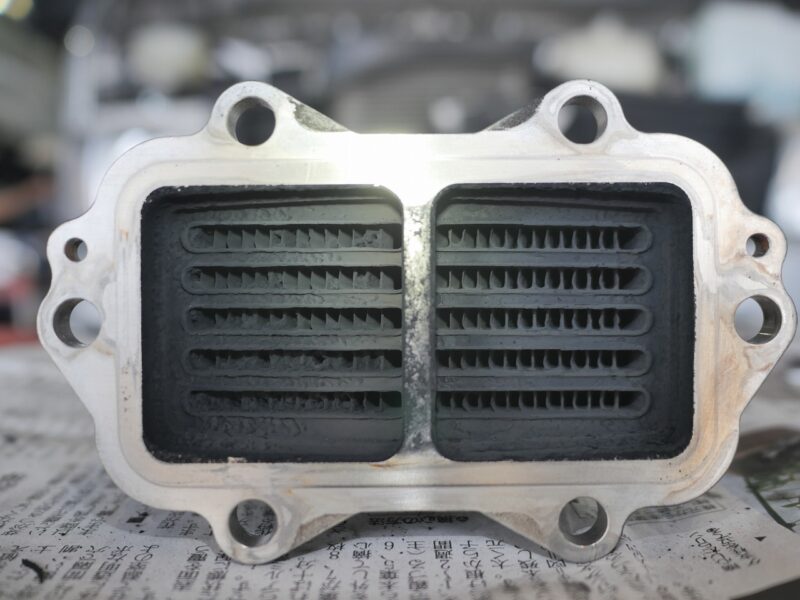

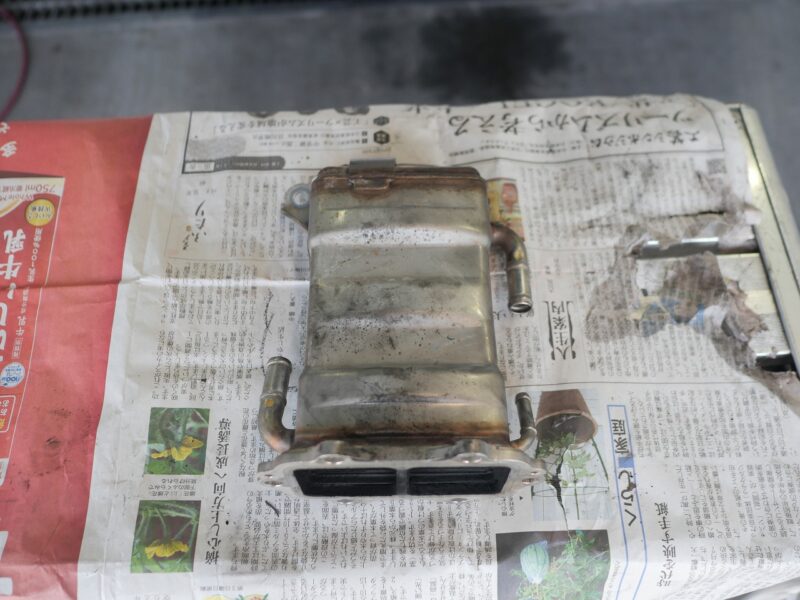

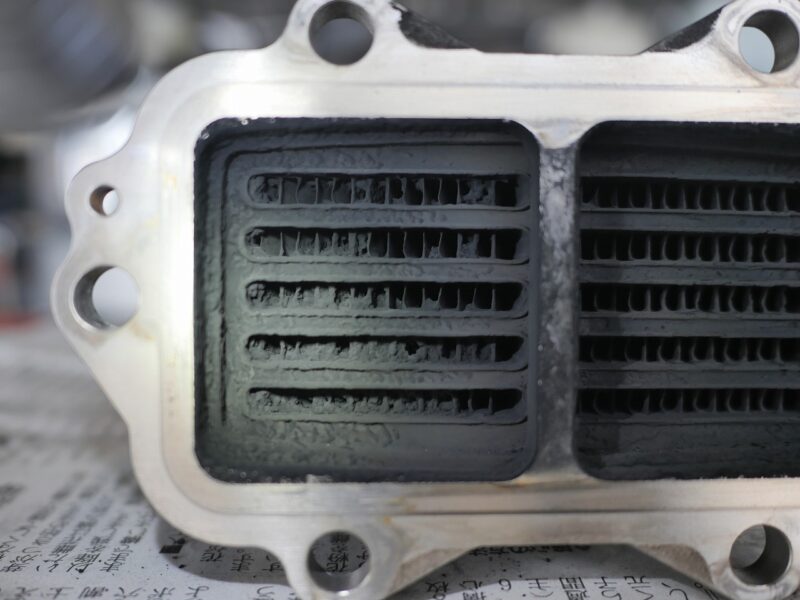

EGRクーラー

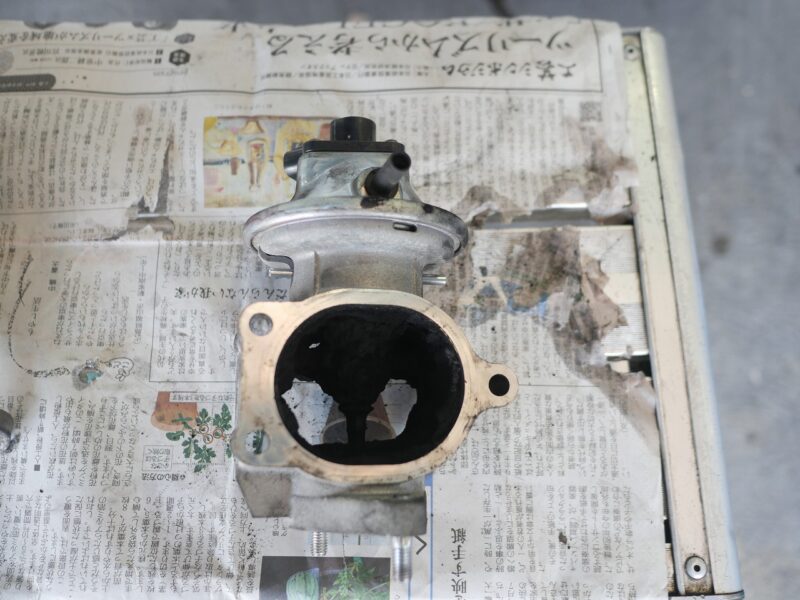

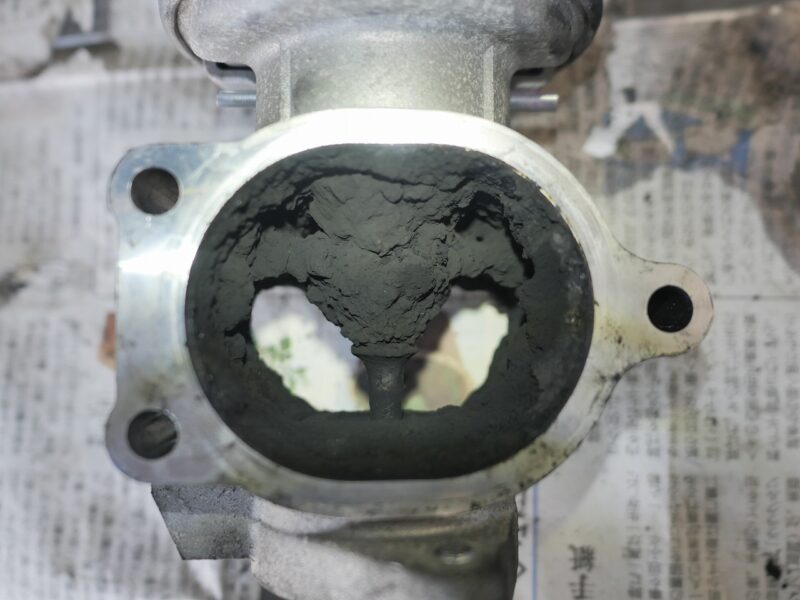

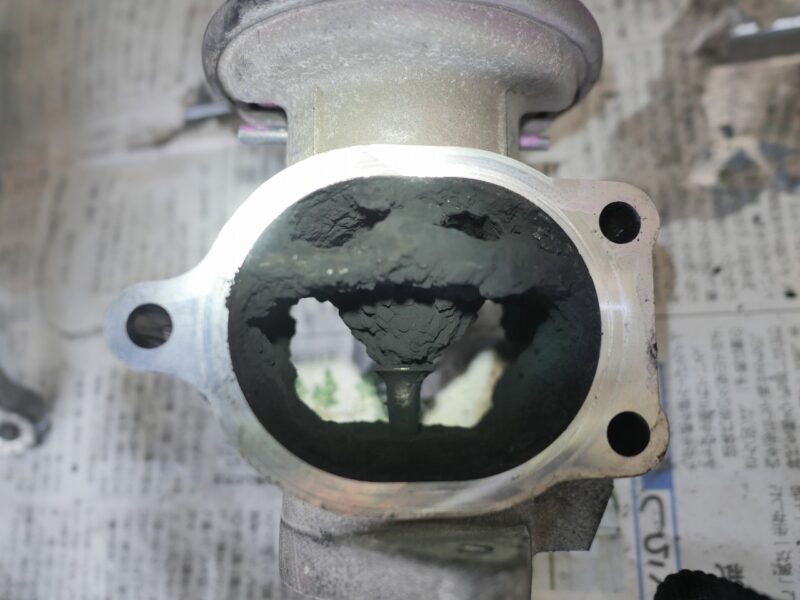

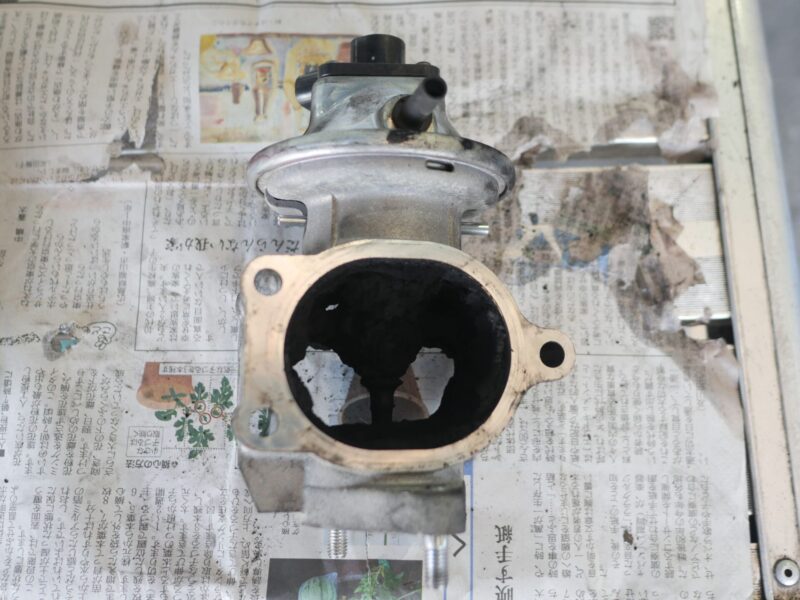

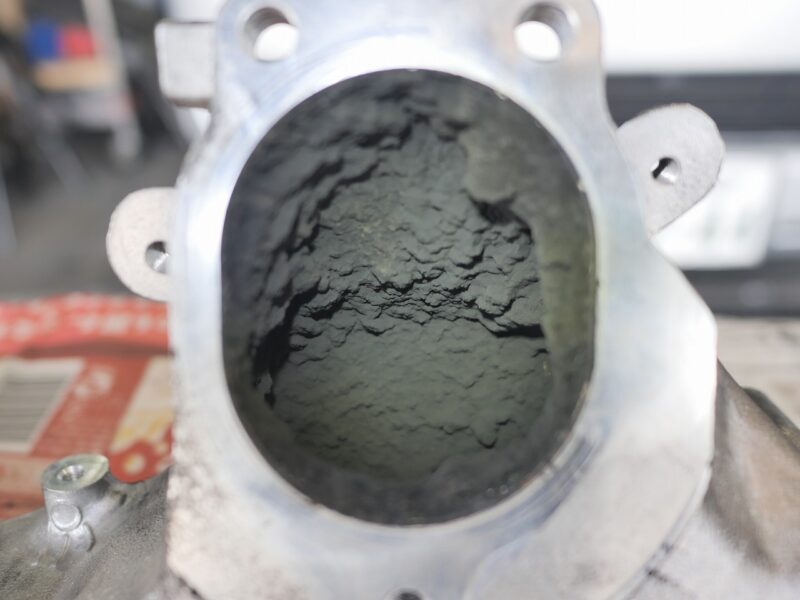

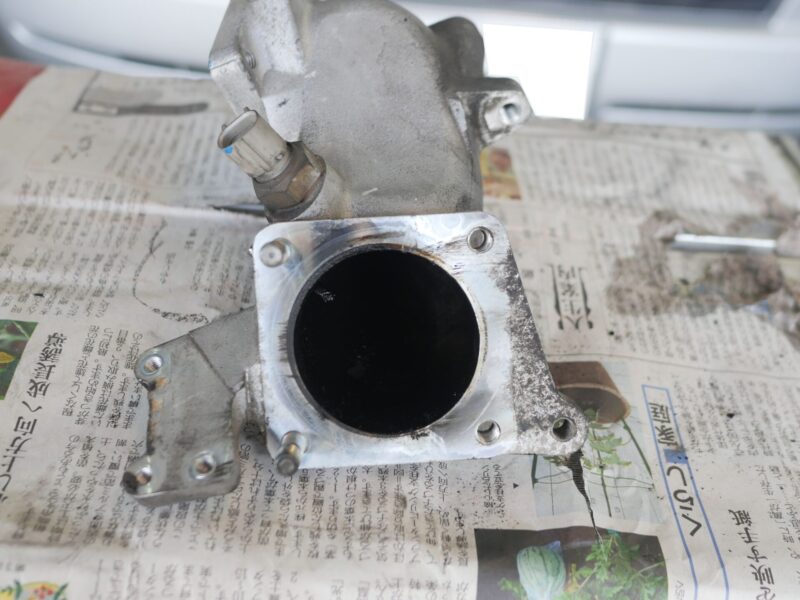

EGRバルブ

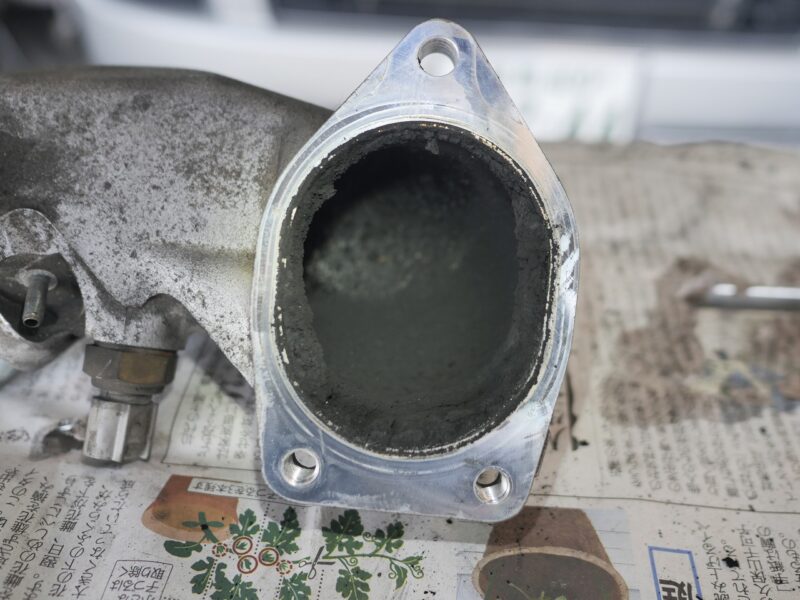

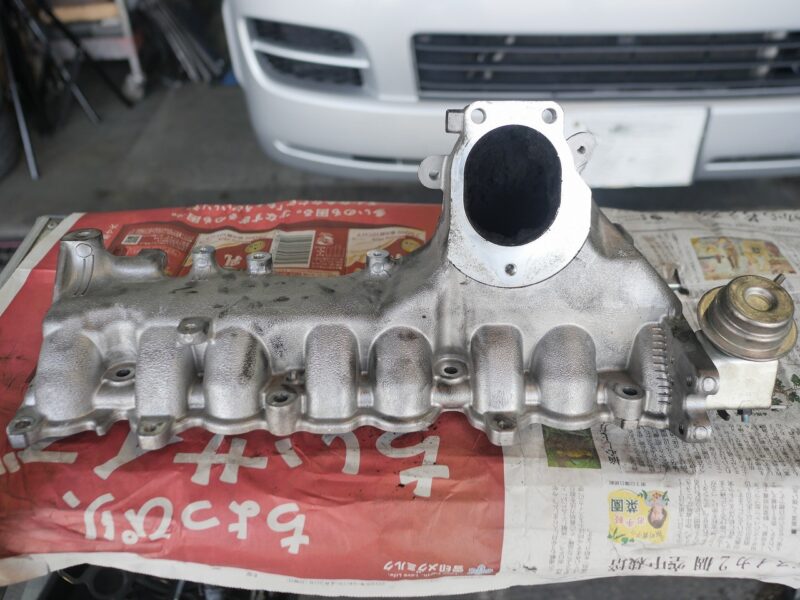

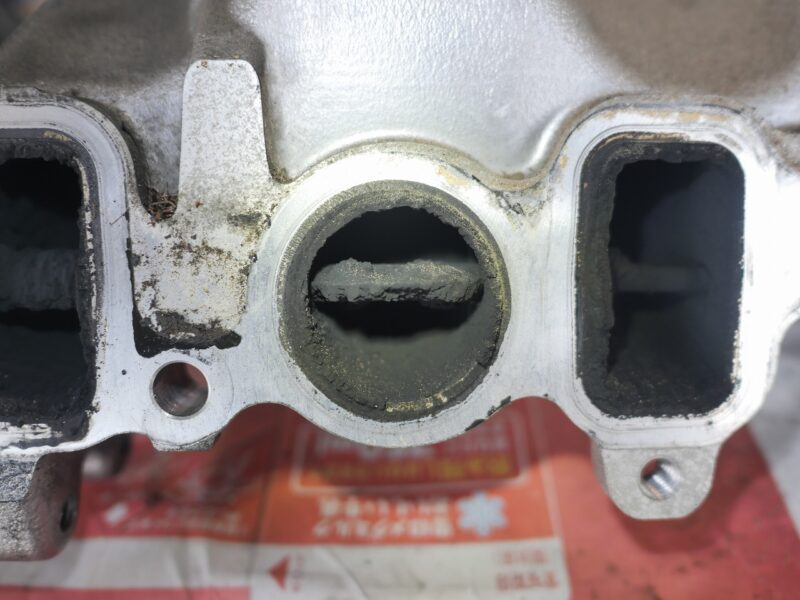

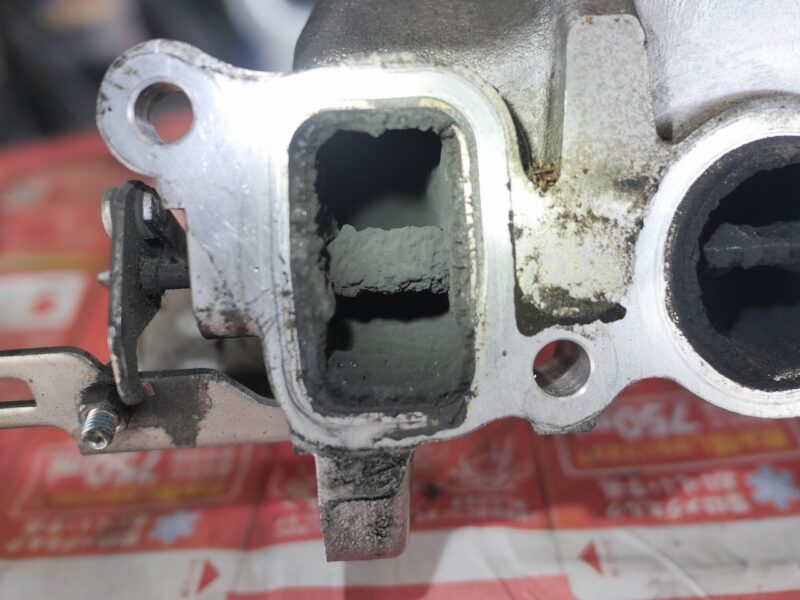

インテークマニホールド

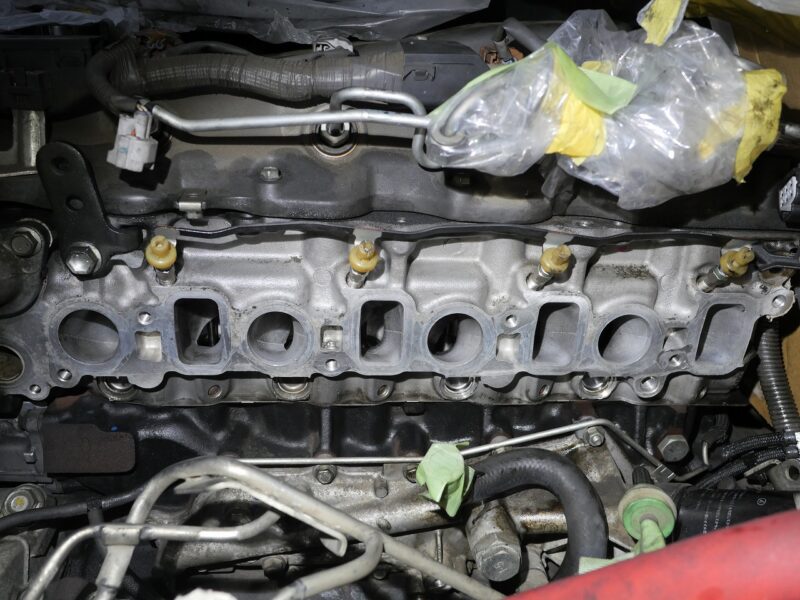

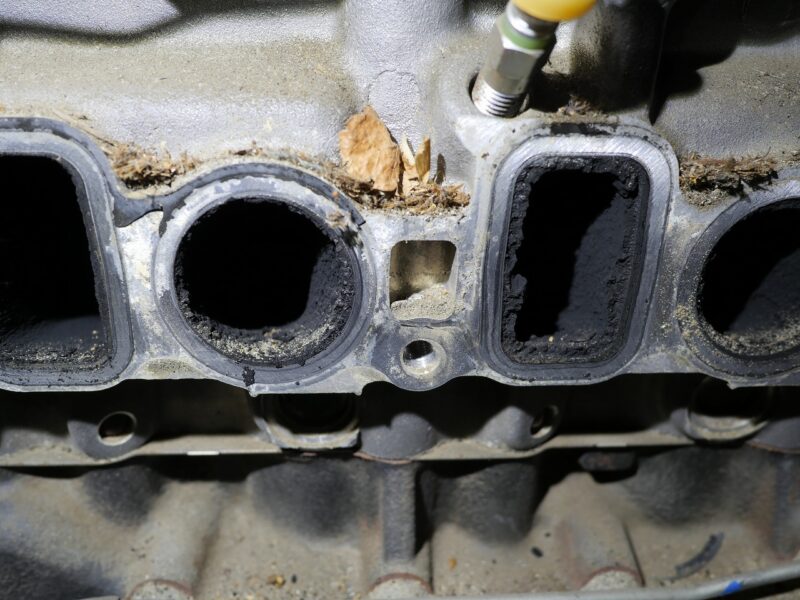

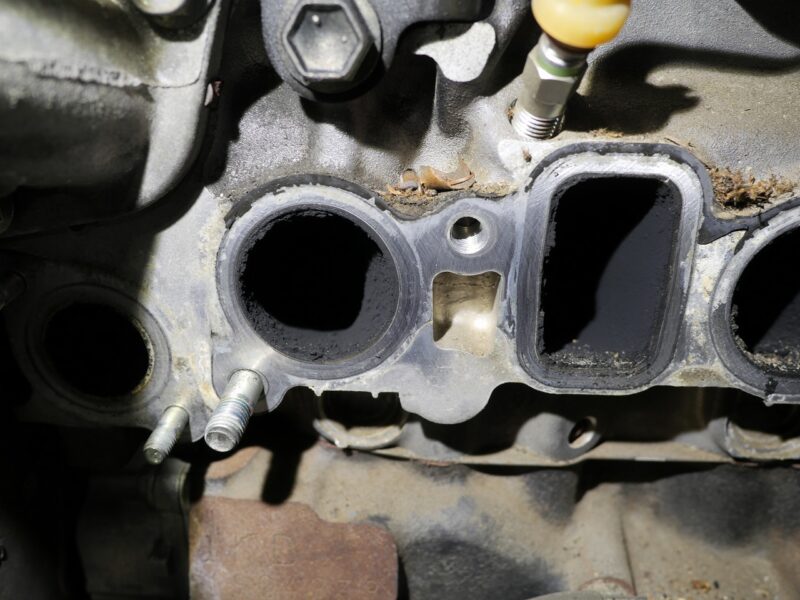

吸気ポート





ドライアイス洗浄

それではいよいよドライアイス洗浄の開始です。

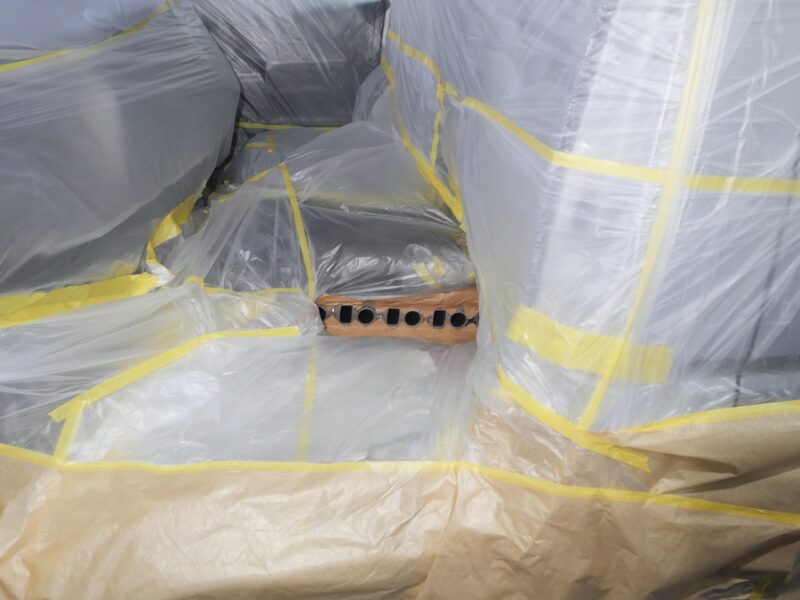

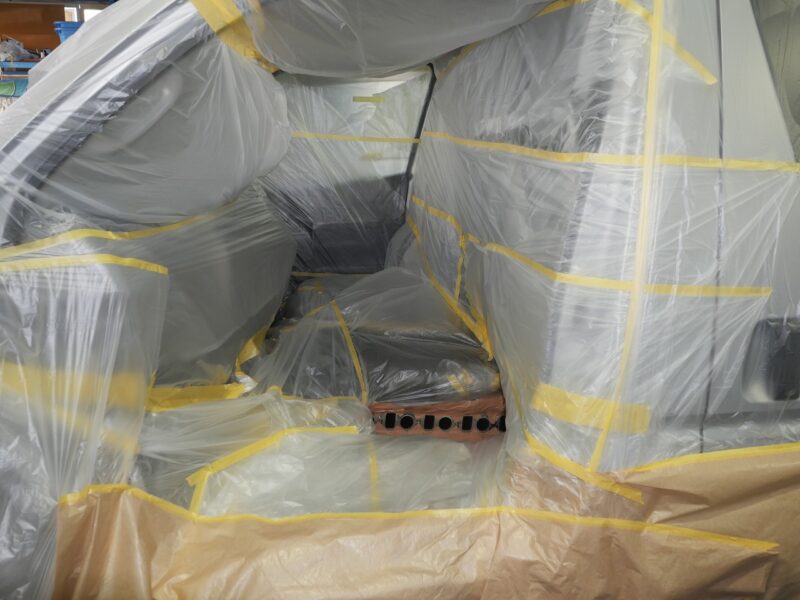

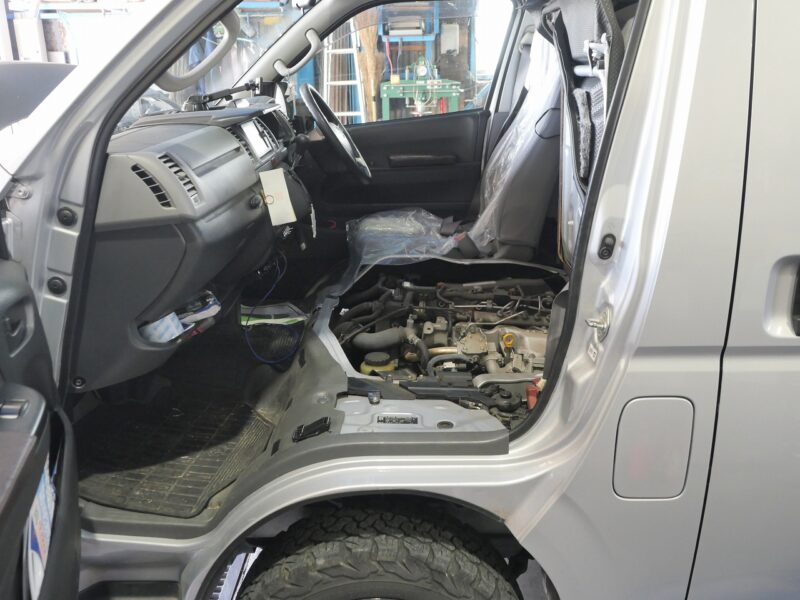

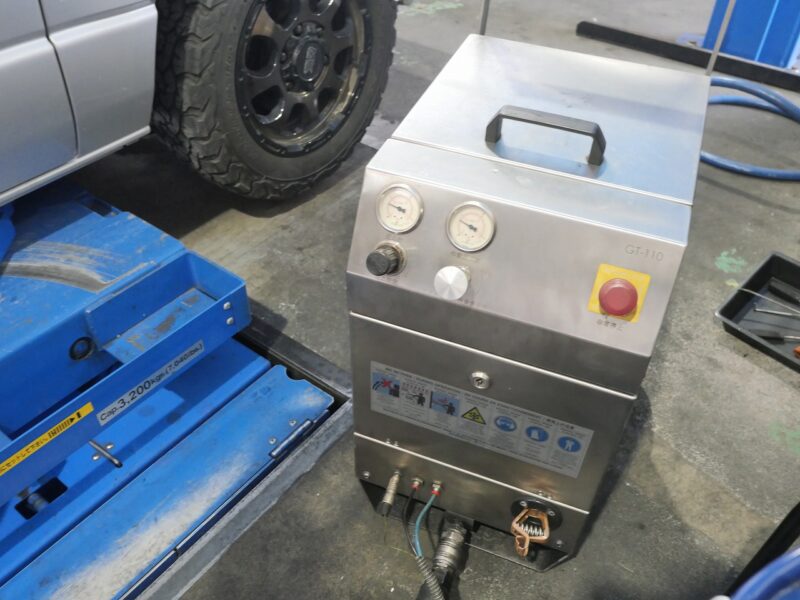

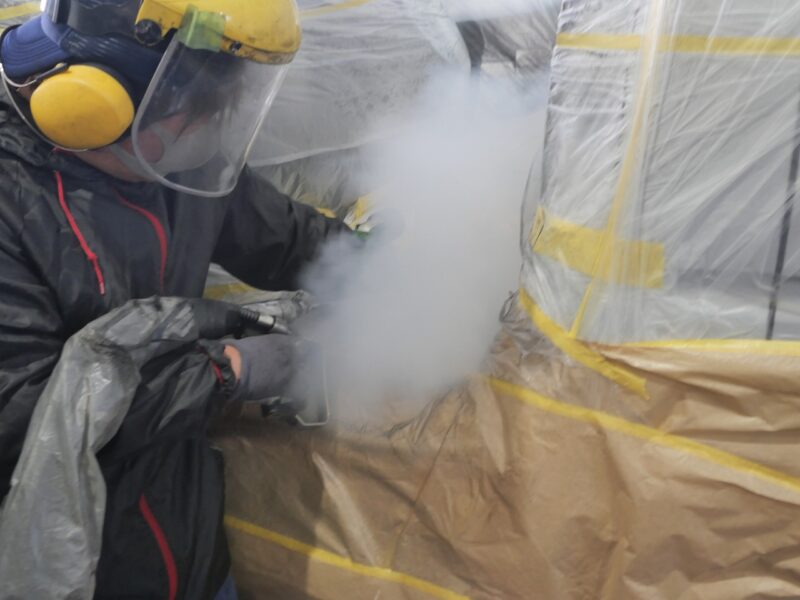

厳重に養生をしてドライアイス洗浄機を準備します。

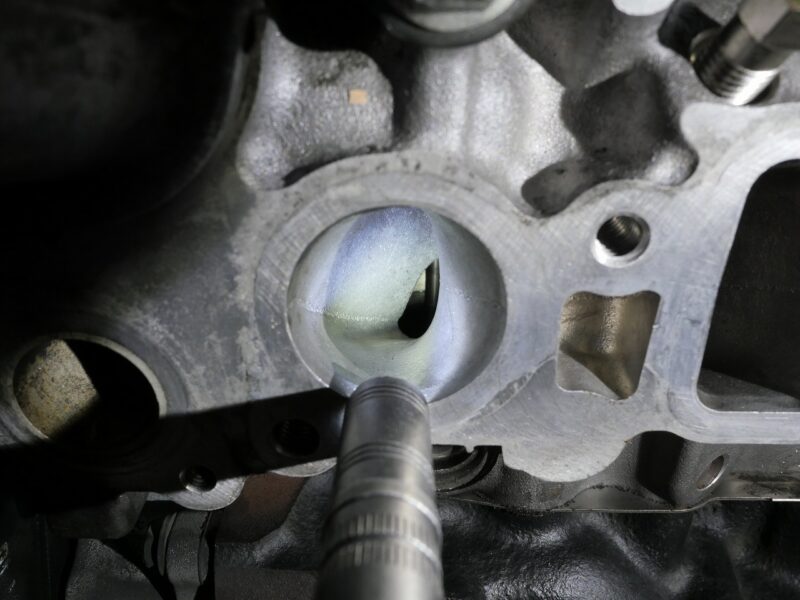

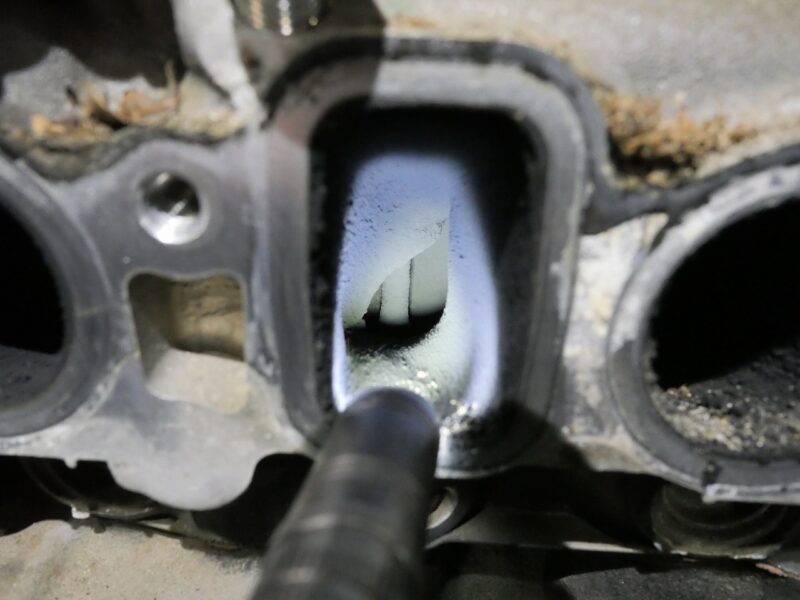

煤カーボンを狙って正確にドライアイスを打ち込みます。

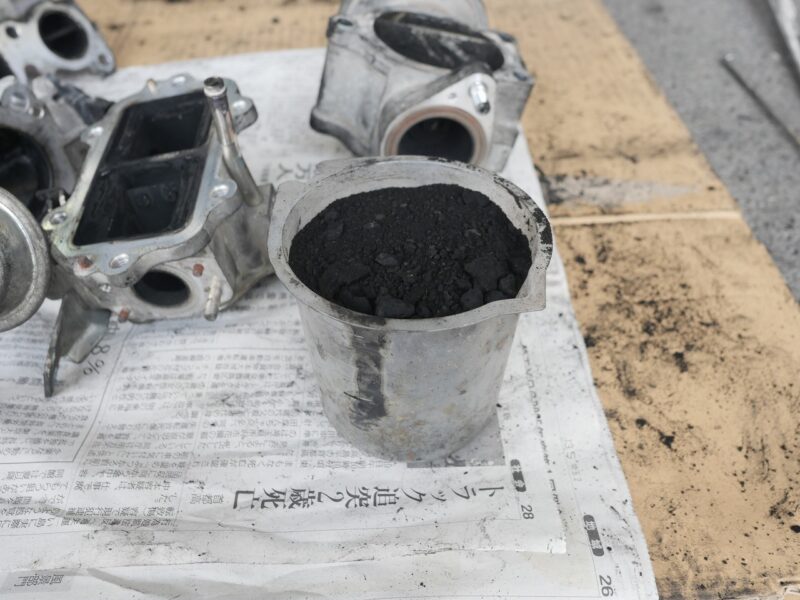

インテークマニホールドとEGRバルブから摘出した煤カーボンです。

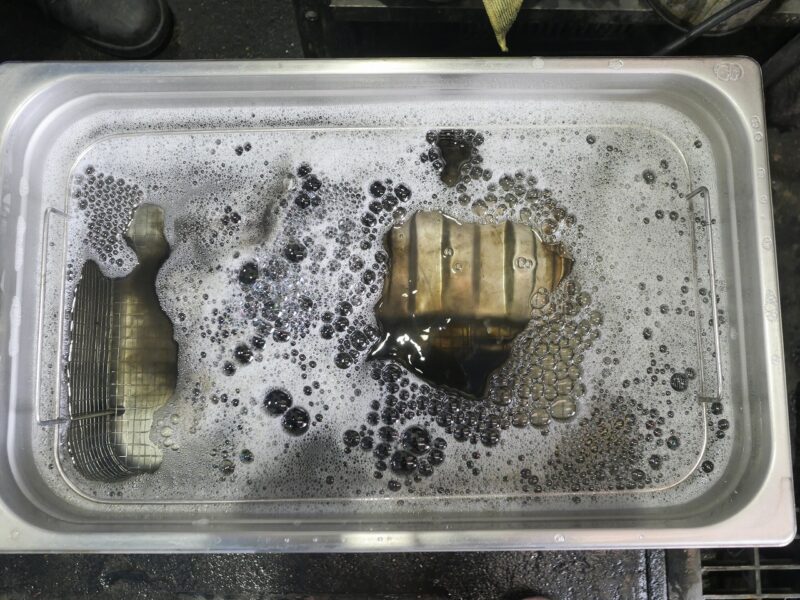

EGRクーラーなどドライアイス洗浄が適さない部品は超音波洗浄機を使って洗浄しています。

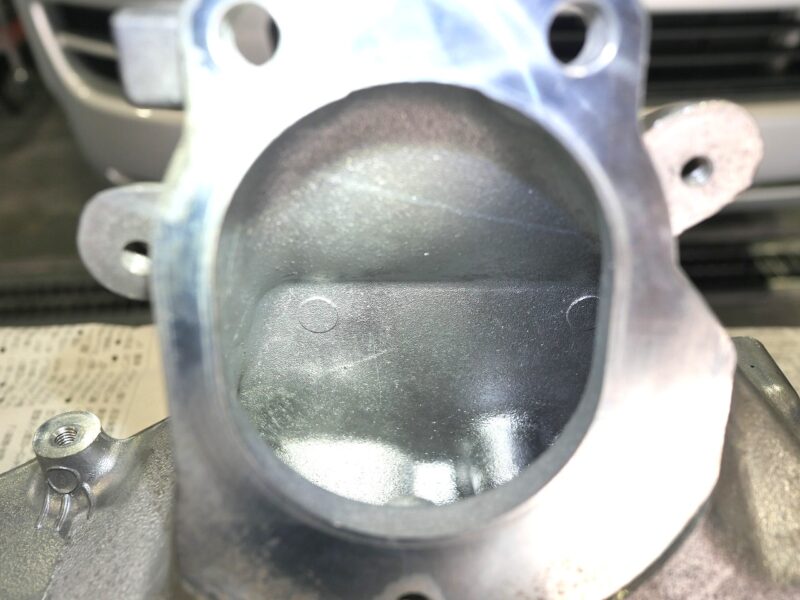

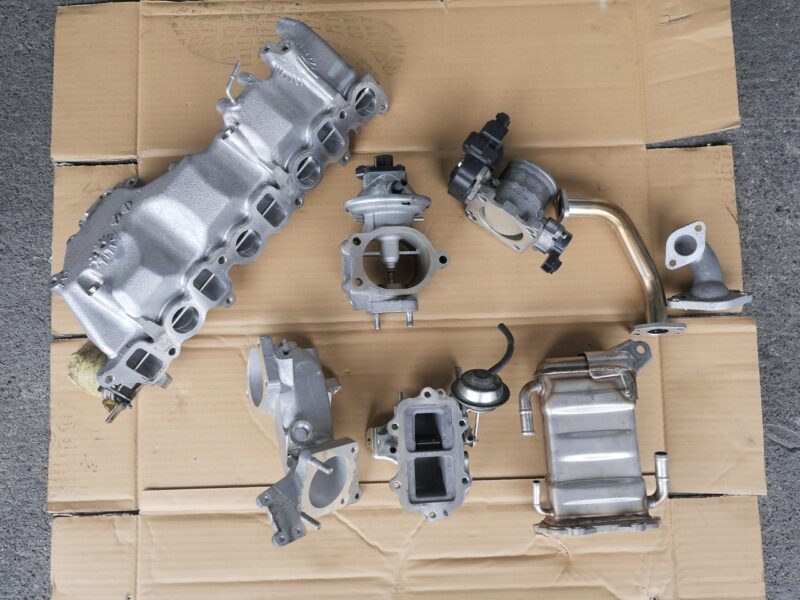

洗浄完了

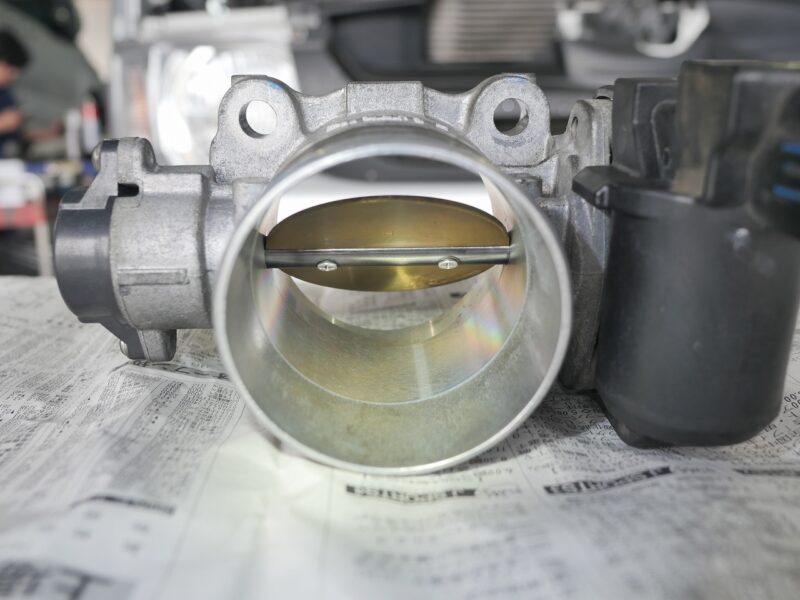

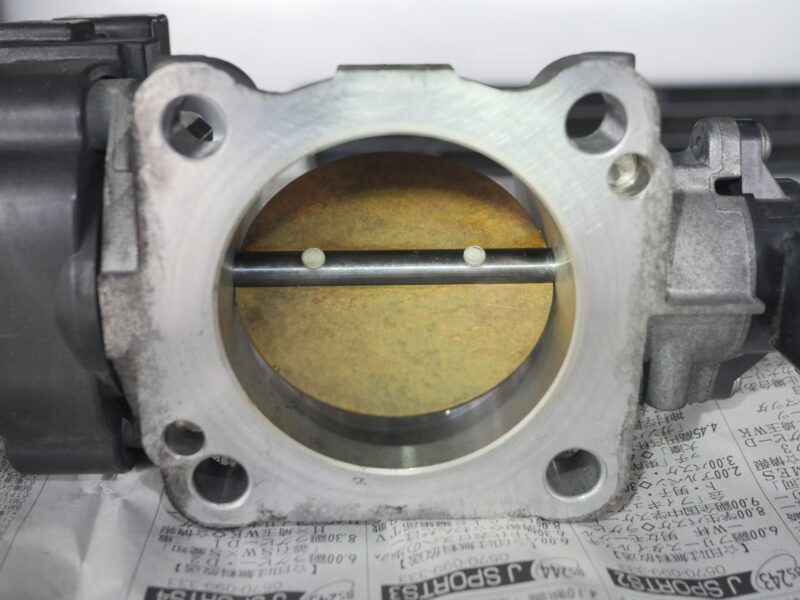

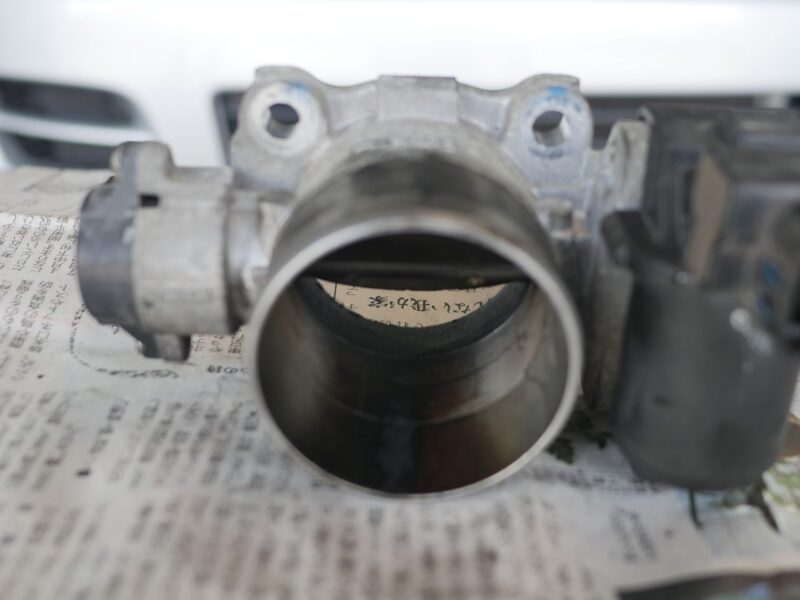

スロットルバルブ

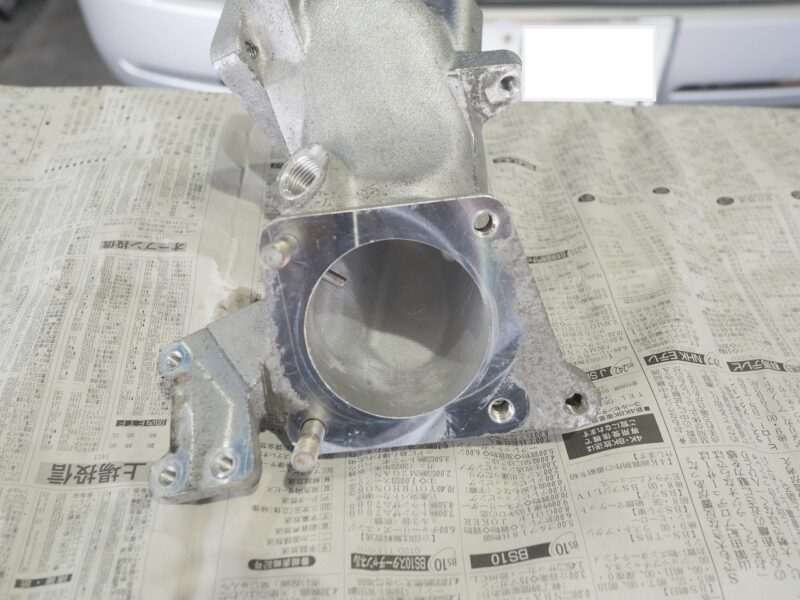

インテークエアコネクター

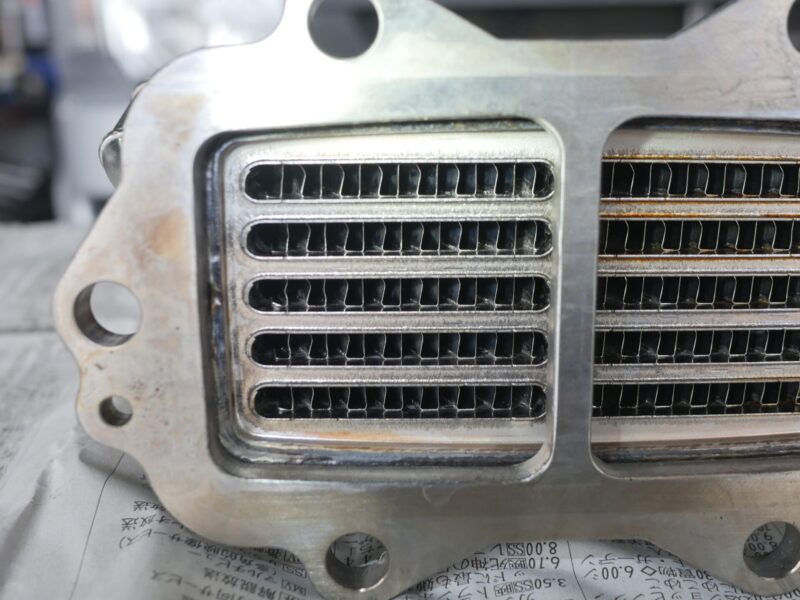

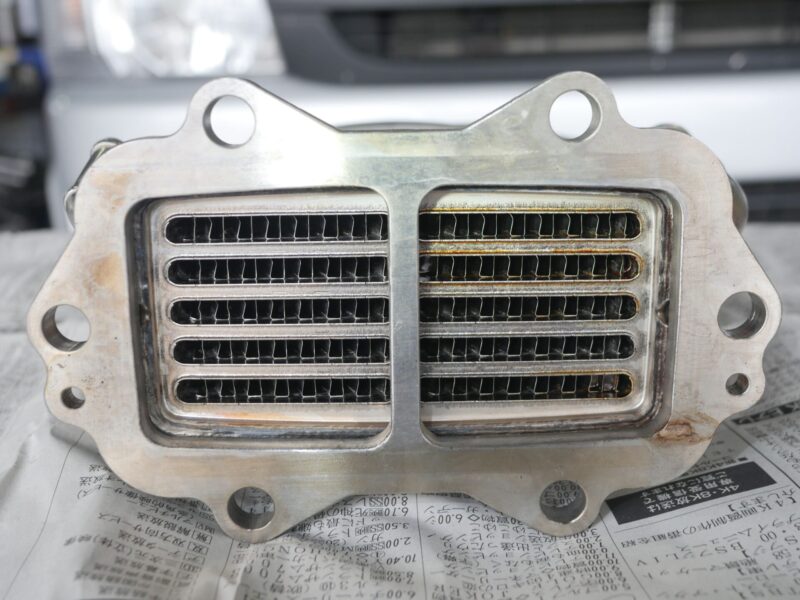

EGRクーラー

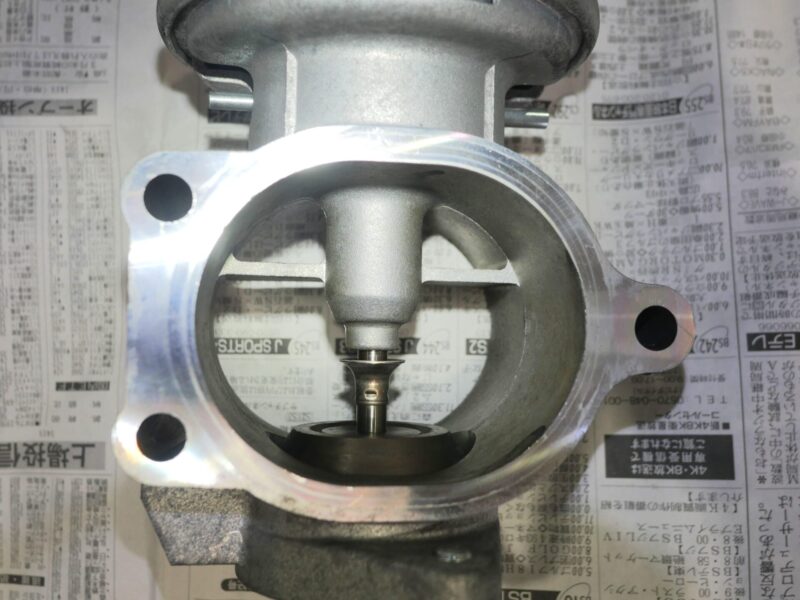

EGRバルブ

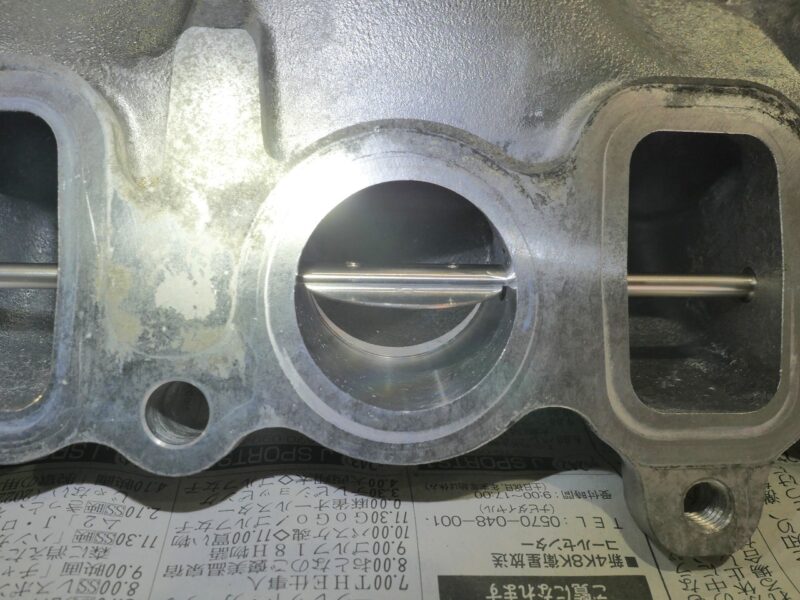

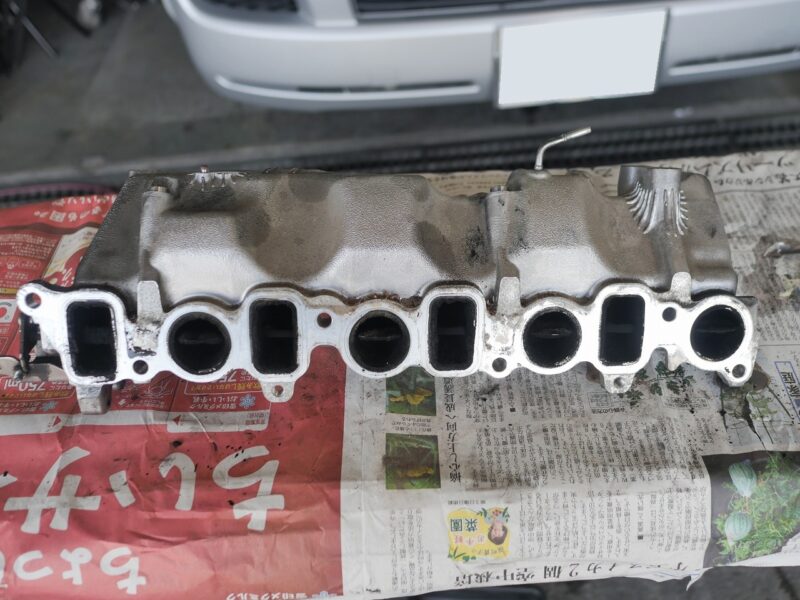

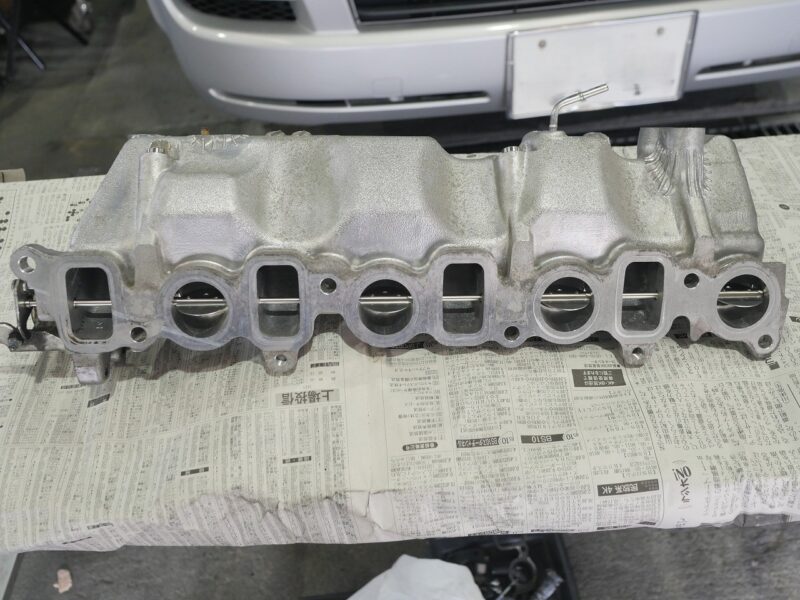

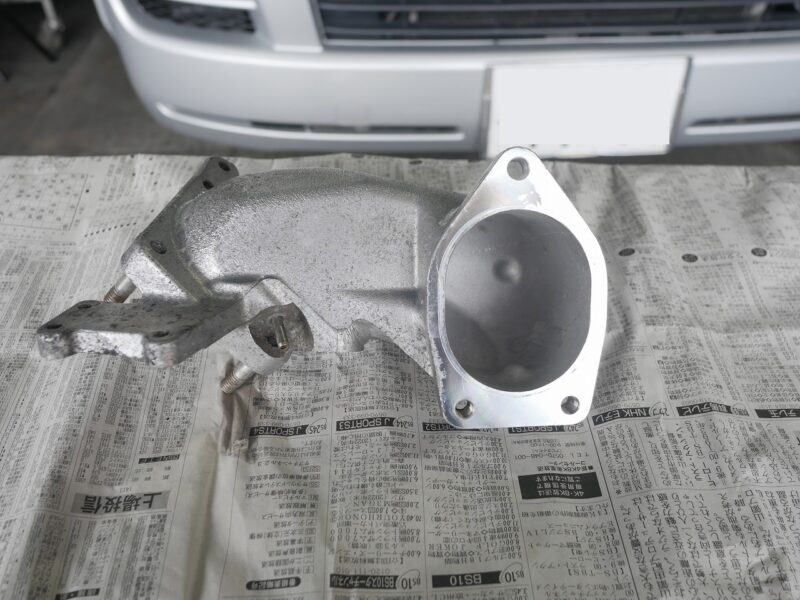

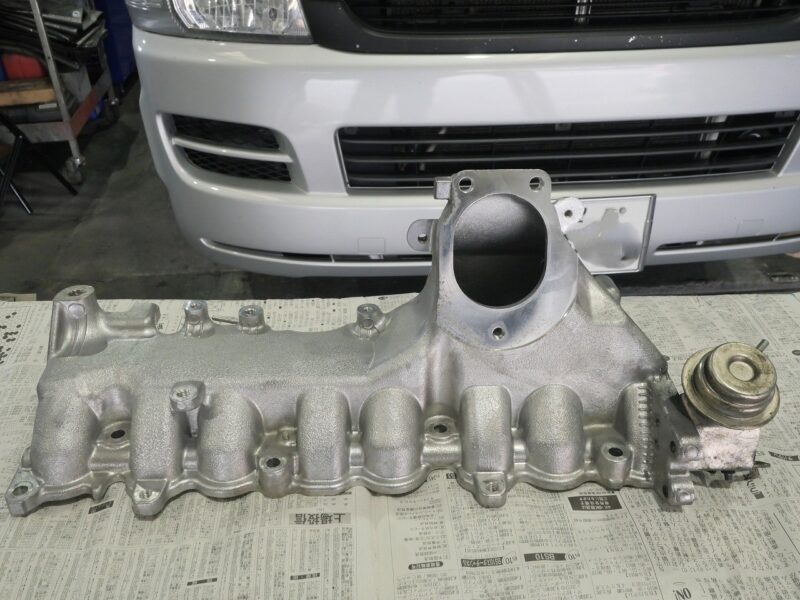

インテークマニホールド

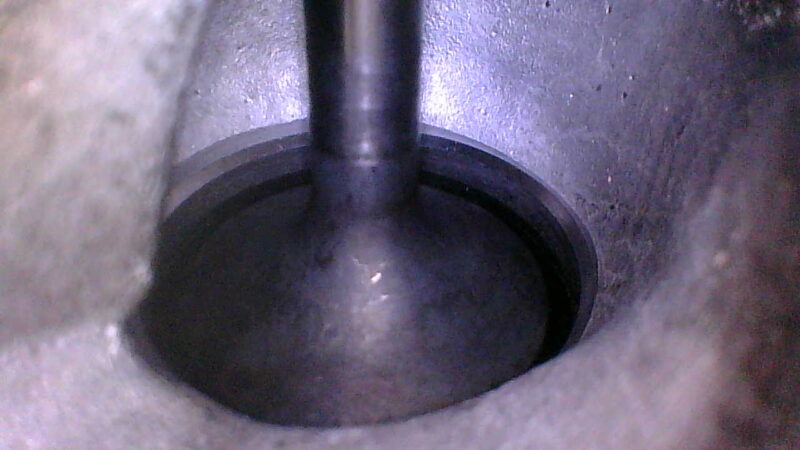

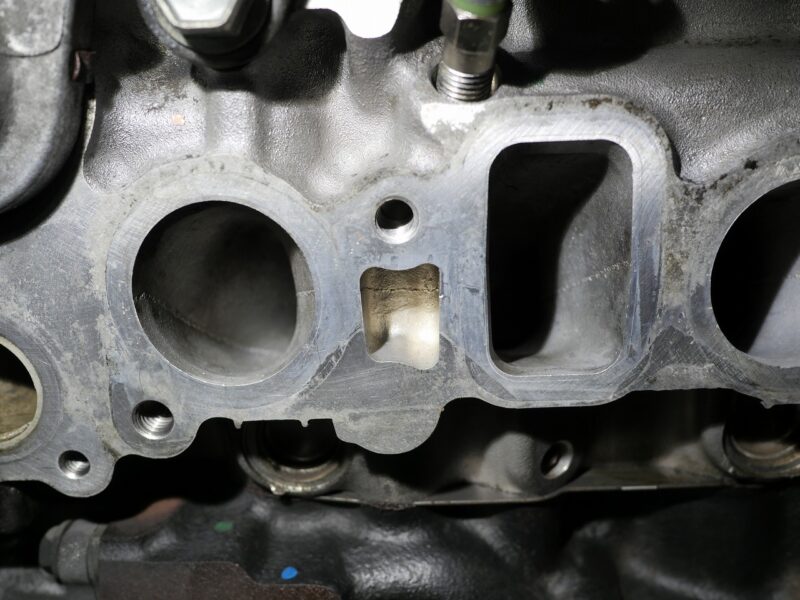

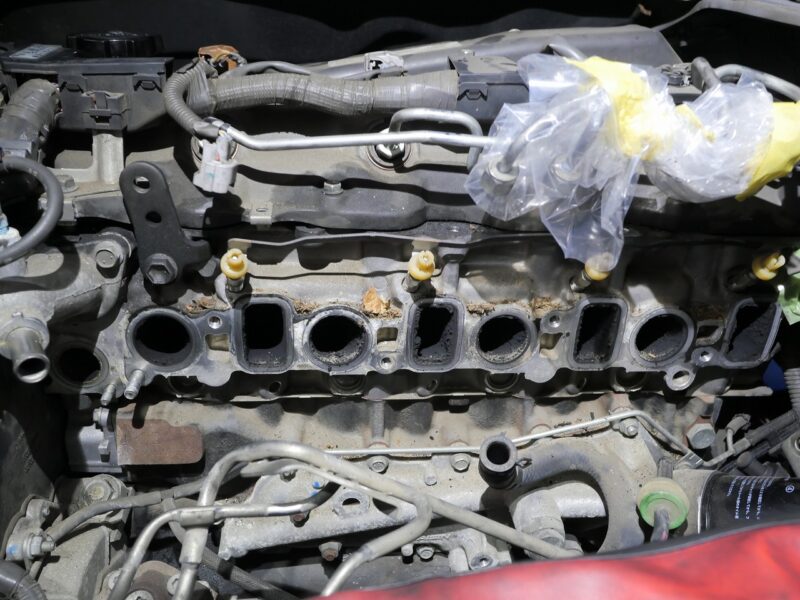

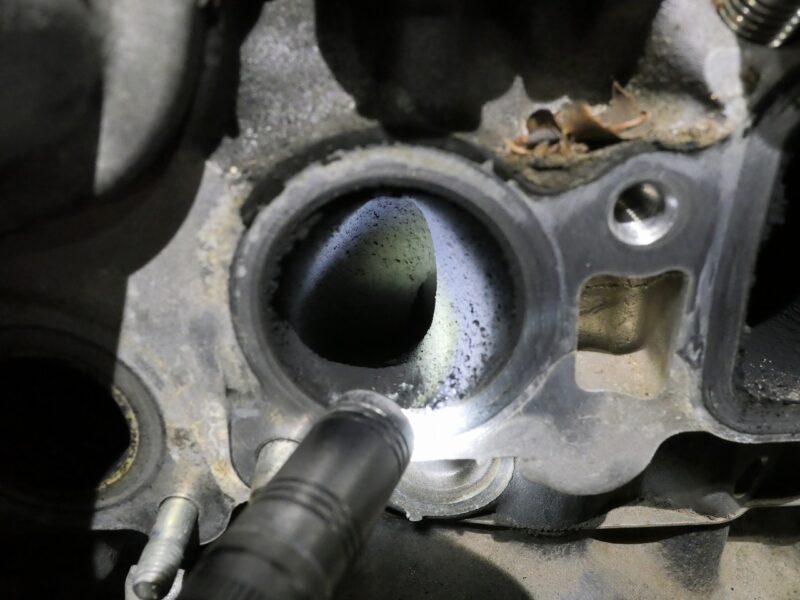

吸気ポート

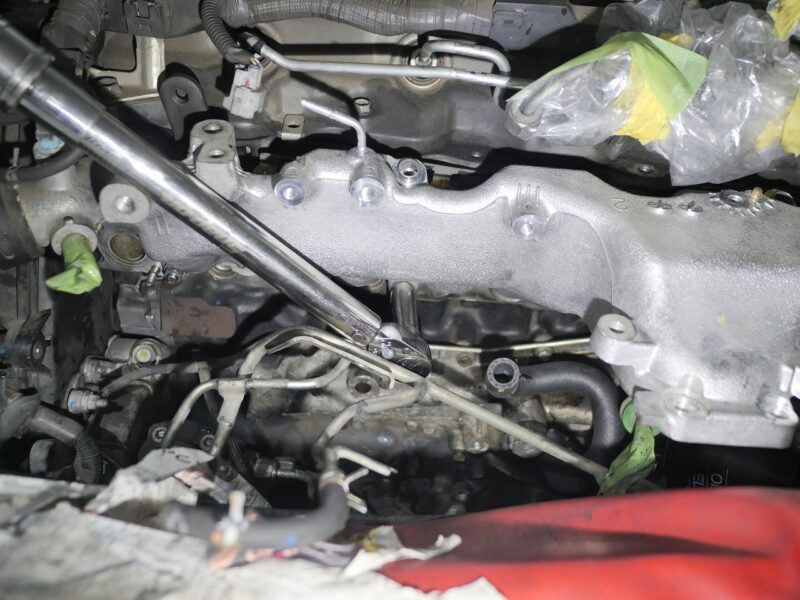

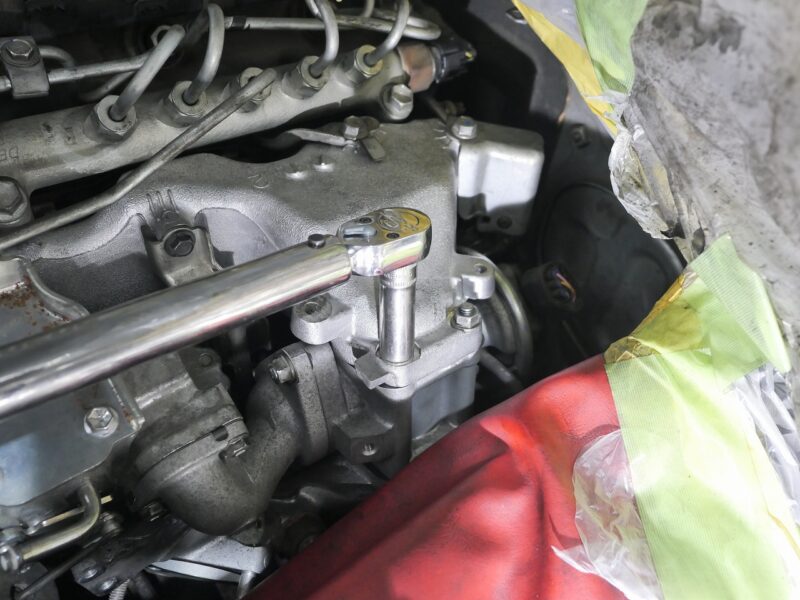

組付け工程

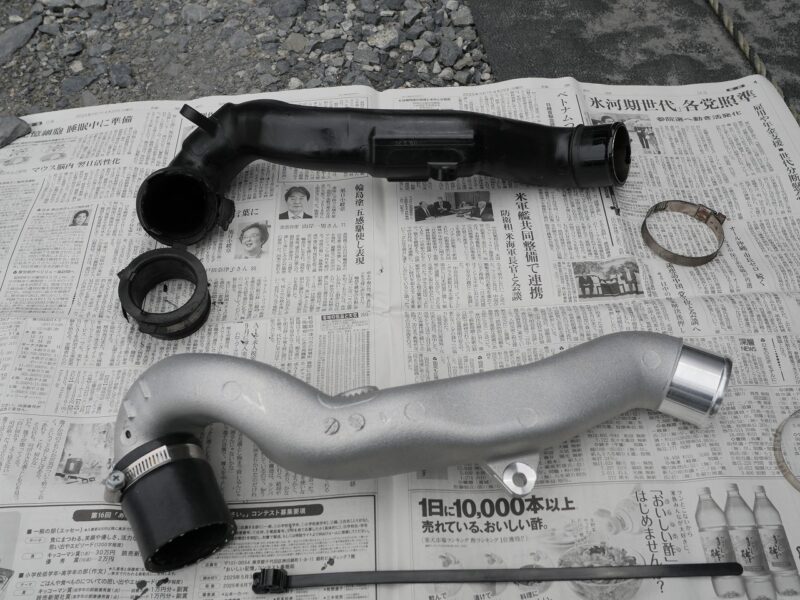

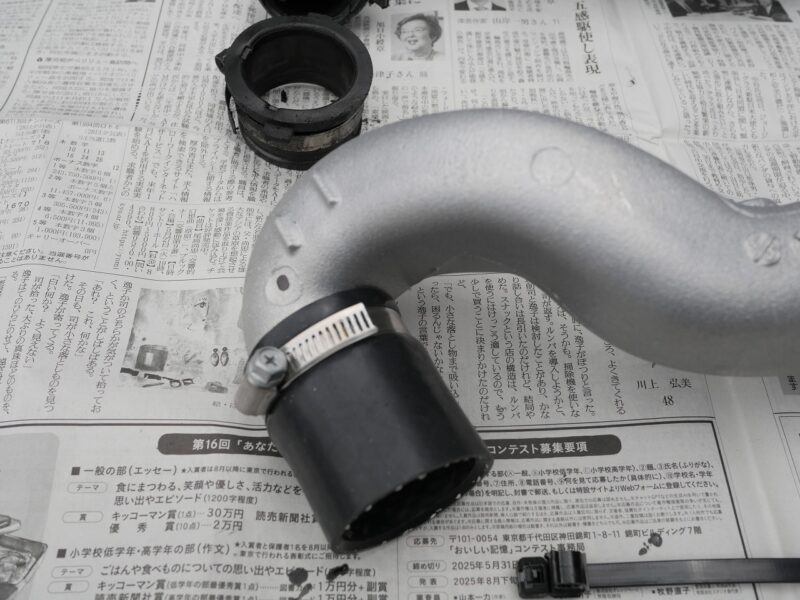

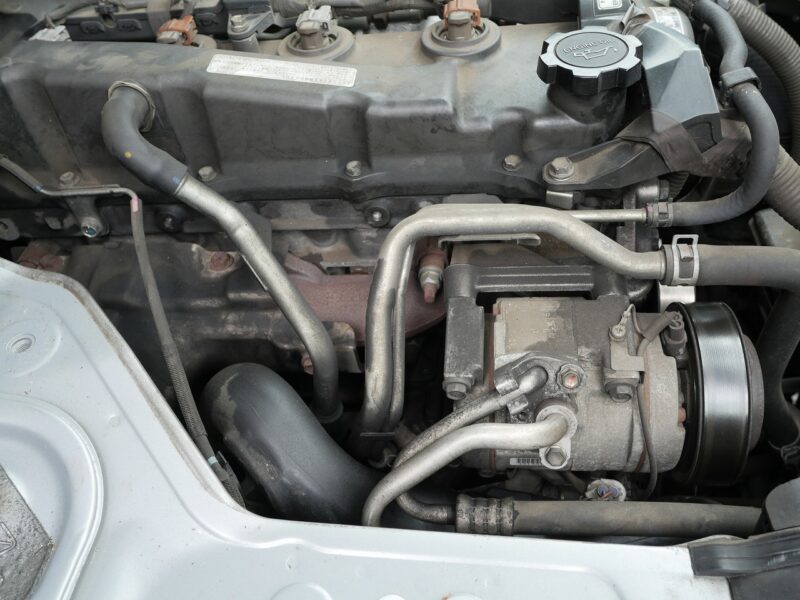

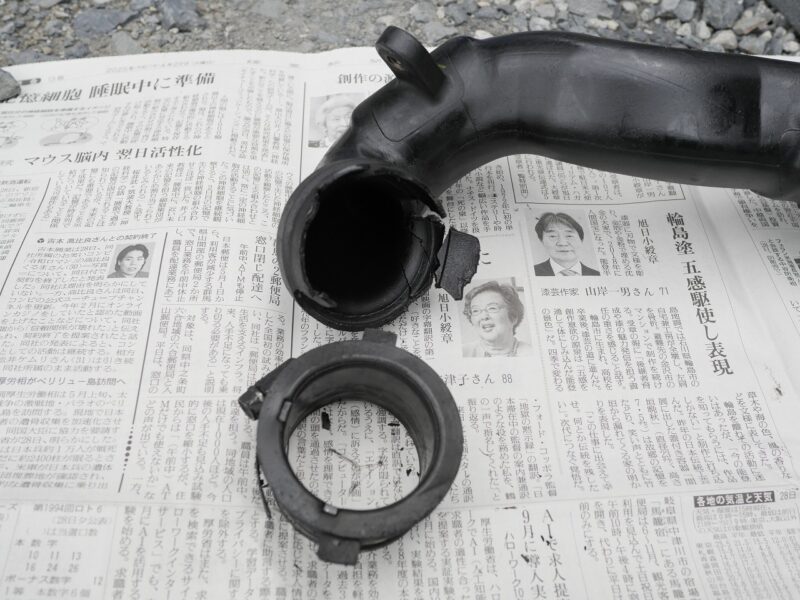

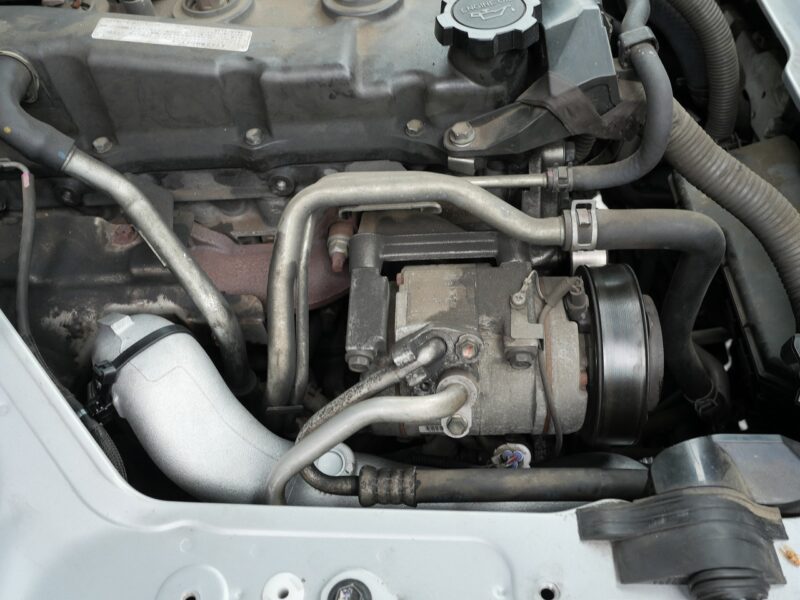

コンプレッサーエルボ交換

事前チェックの走行試運転にて不具合が見つかりましたコンプレッサーエルボの交換をします。

このトラブルを放置すると排気ガスの状態が悪くなりDPFを詰まらせる要因になりますので注意が必要です。







ウインズマルチサーブ洗浄3点セット

EGR構成部品とインマニ、吸気ポートはドライアイス洗浄ですっかりきれいになりました。

しかし、それでは終わりではありません。



エンジンには、その他にも汚れが溜まっているからです。

その他の部分の汚れはケミカルを使用して洗浄します。

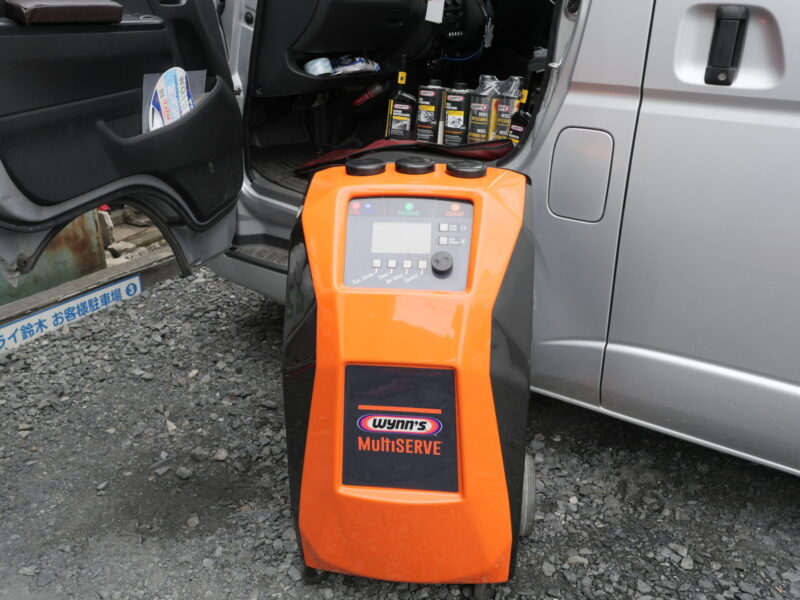

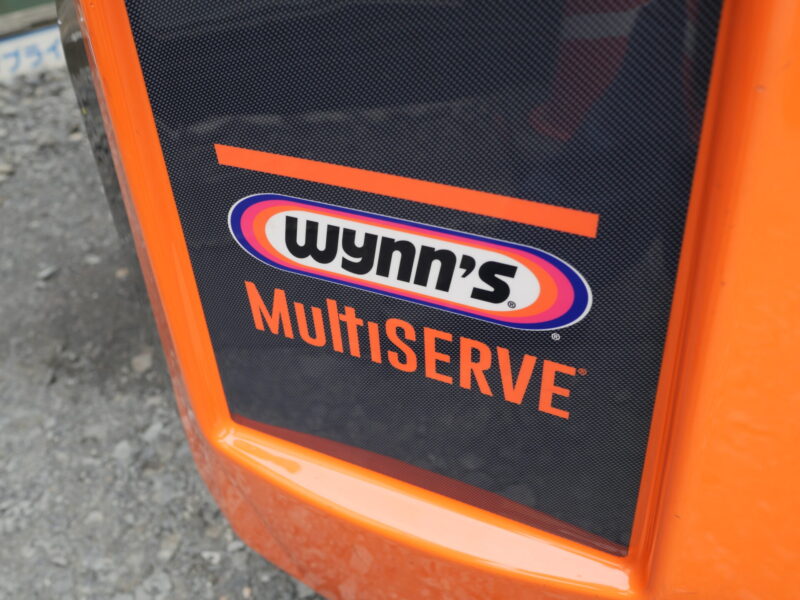

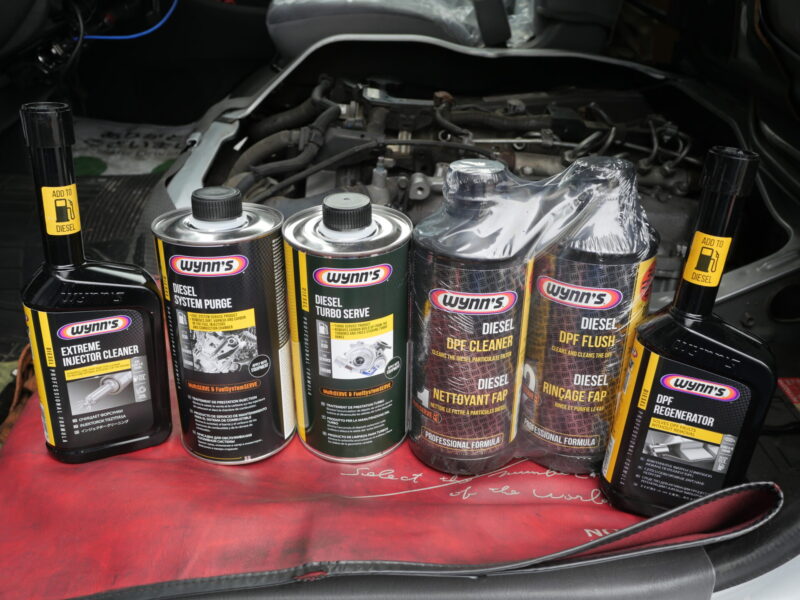

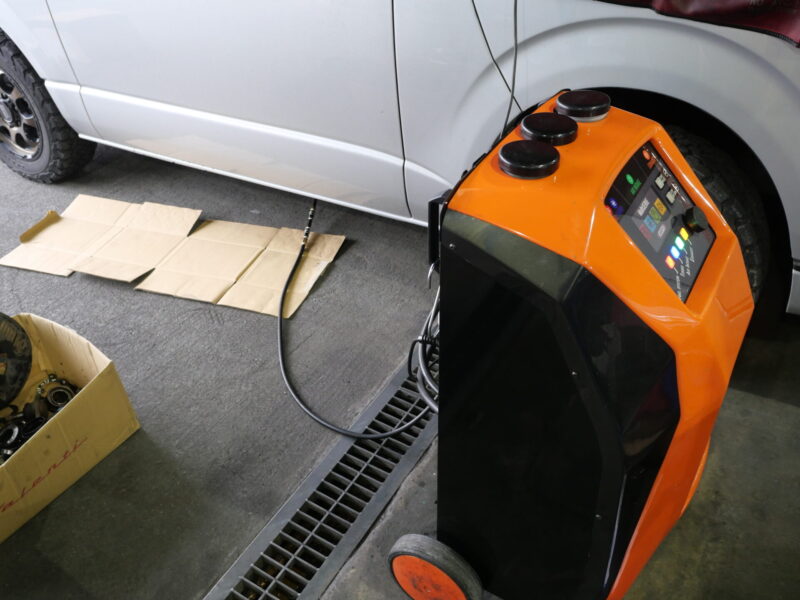

活躍するのは「ウインズマルチサーブ」です。



クリーンディーゼル先進国のヨーロッパからやってきたウインズマルチサーブ

一台で4役の洗浄が可能です。

• インテーク（吸気系）洗浄
• インジェクター・燃料系洗浄
• タービン洗浄
• DPF洗浄

これを使用することで、非分解で吸気系もケミカル洗浄できますが、完璧に落とすためにはドライアイス洗浄が必要です。



オートサプライ鈴木のウインズマルチサーブ洗浄は、ドライアイス洗浄と同時施工することで大幅な割引があります。

ぜひ、同時施工でご依頼ください。

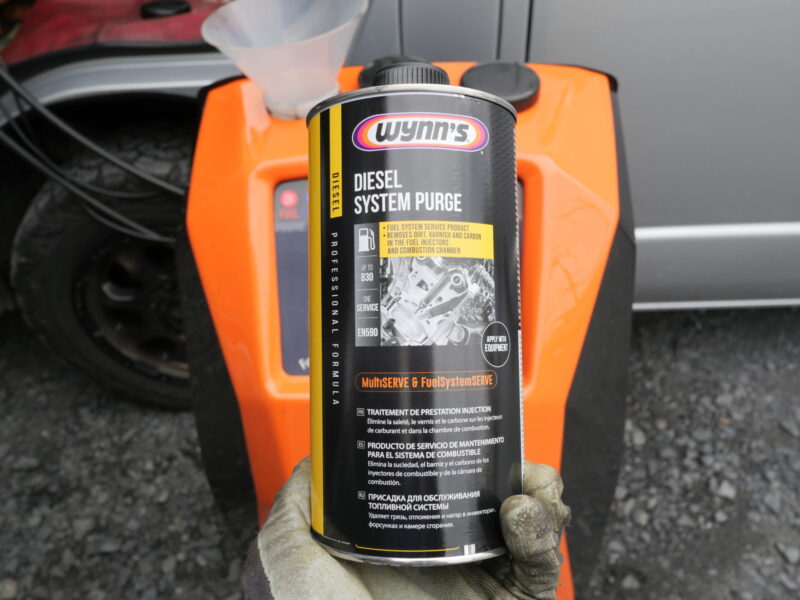

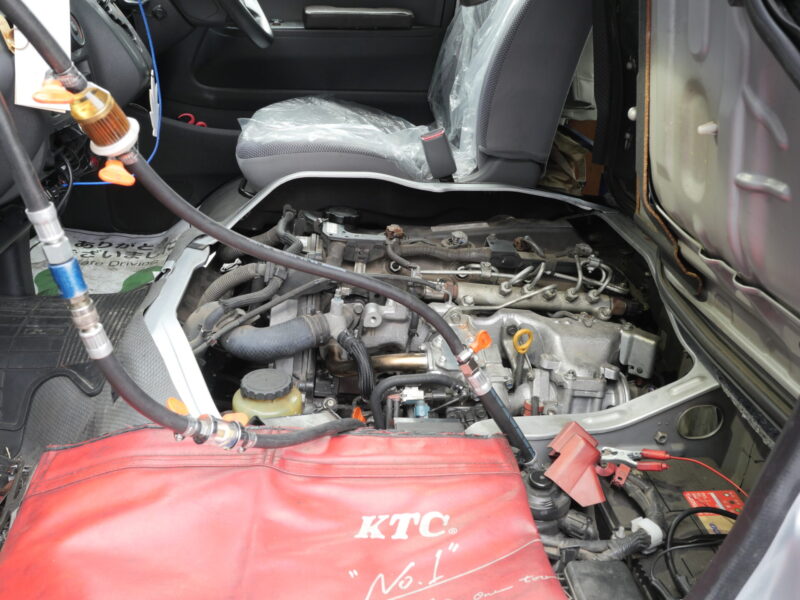

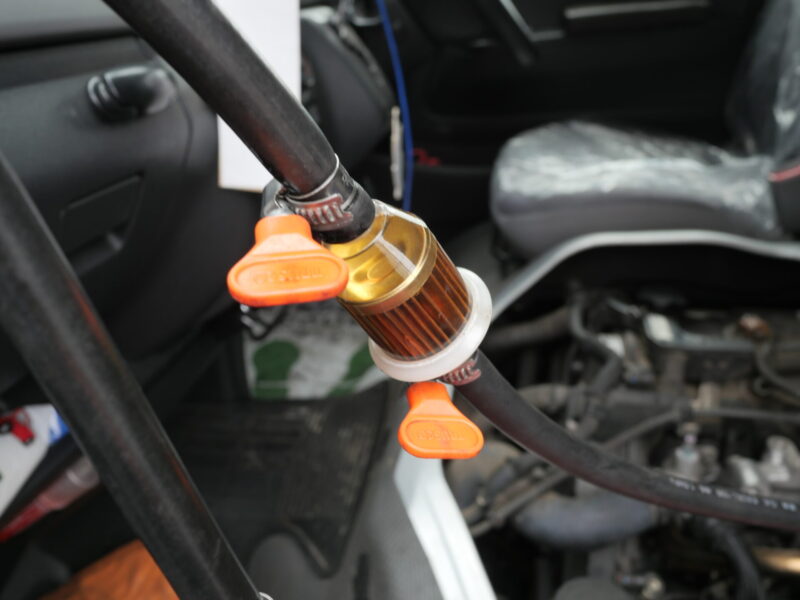

インジェクター・燃料系洗浄

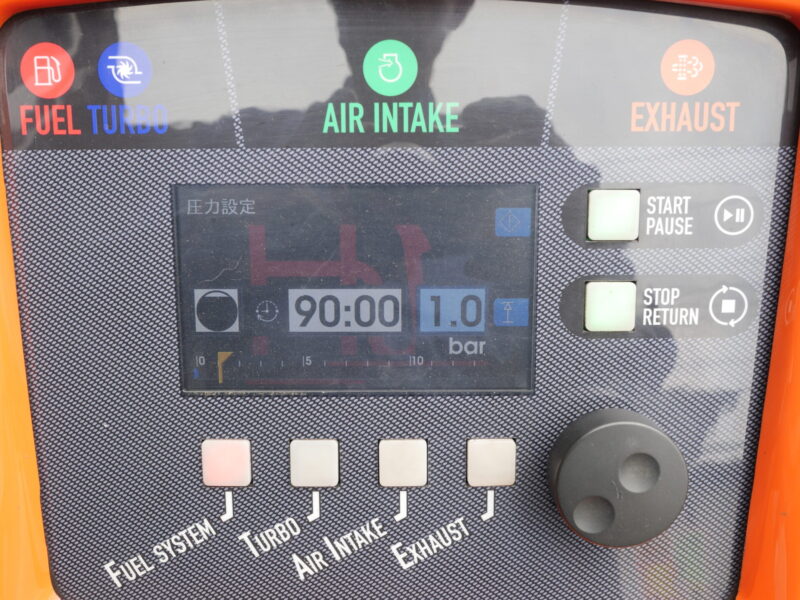

3点セット洗浄の初めはインジェクター・燃料系洗浄です。





燃料タンクから吸い上げられた燃料は、サプライポンプによって高温高圧になります。

燃料に含まれる添加剤や不純物がワニス状のスラッジとなり、燃料配管やインジェクター内部に堆積します。

その結果、インジェクターの作動不良が起こりエンジンは様々な不調を引き起こします。

そうなる前の予防として非常に有効な整備となります。

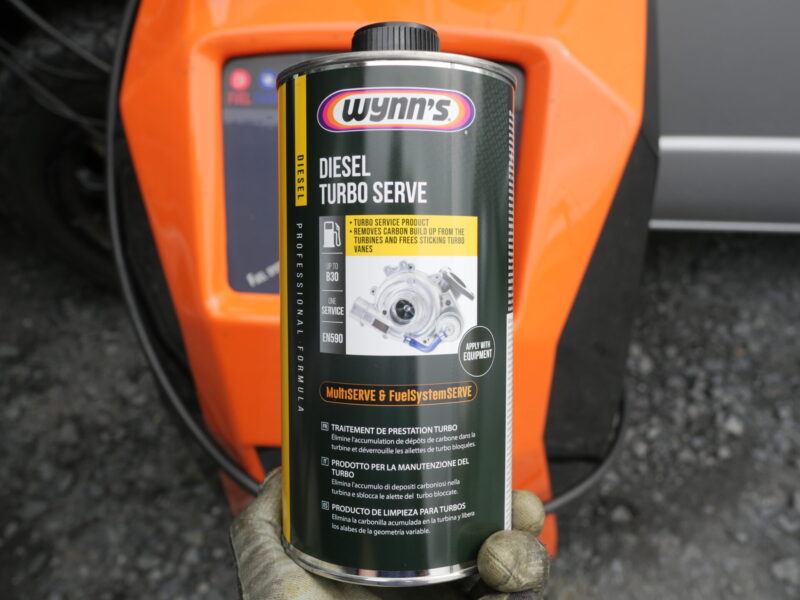

タービン洗浄

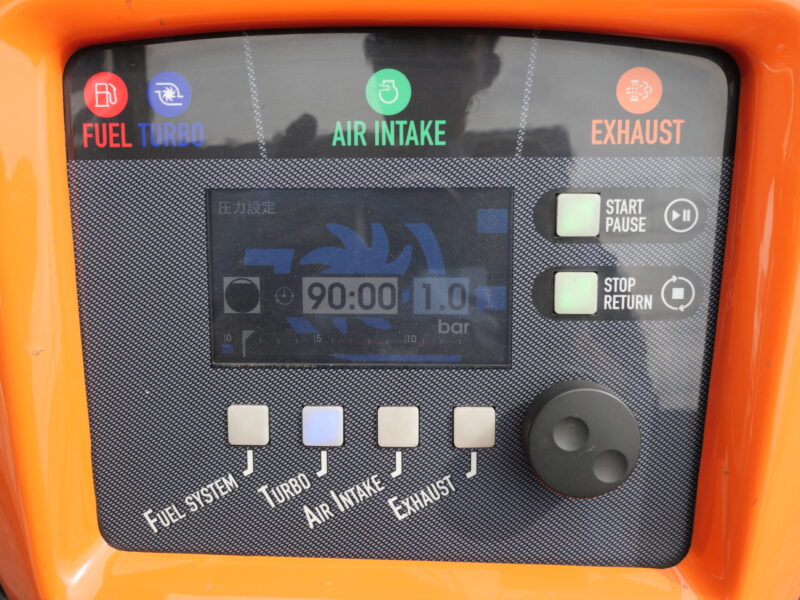

インジェクター・燃料系洗浄につづいてタービン洗浄を実施します。



ディーゼルエンジンのタービンインペラ（ターボの排気側の羽）には排気ガスにより煤カーボンが付着してレスポンスが悪くなります。



この煤カーボンを除去することで、ターボの効きが良くなり、燃費向上、レスポンスアップなどの効果があります。





洗浄液が無くなったら洗浄完了です。

配管を復元して走行試運転。

インジェクター・燃料系洗浄とタービン洗浄を実施すると体感レベルでエンジンのレスポンスアップ、パワーアップすることができます。

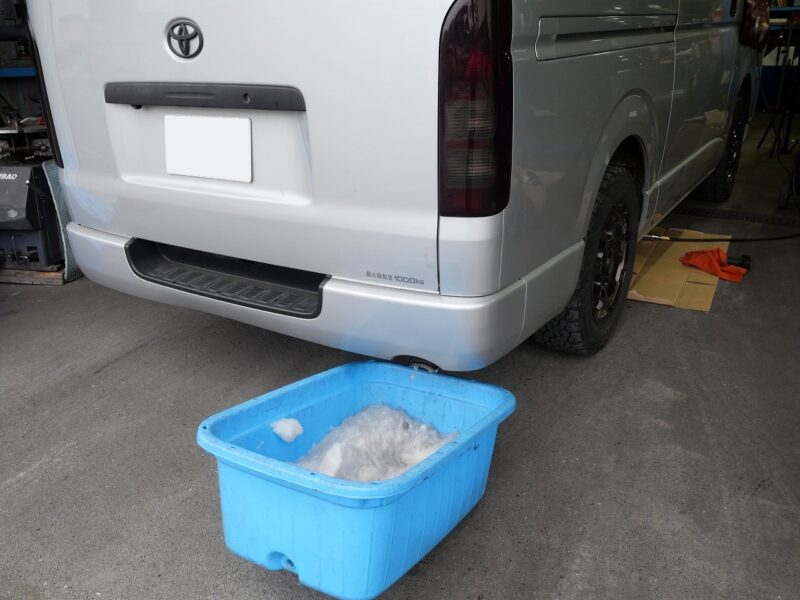

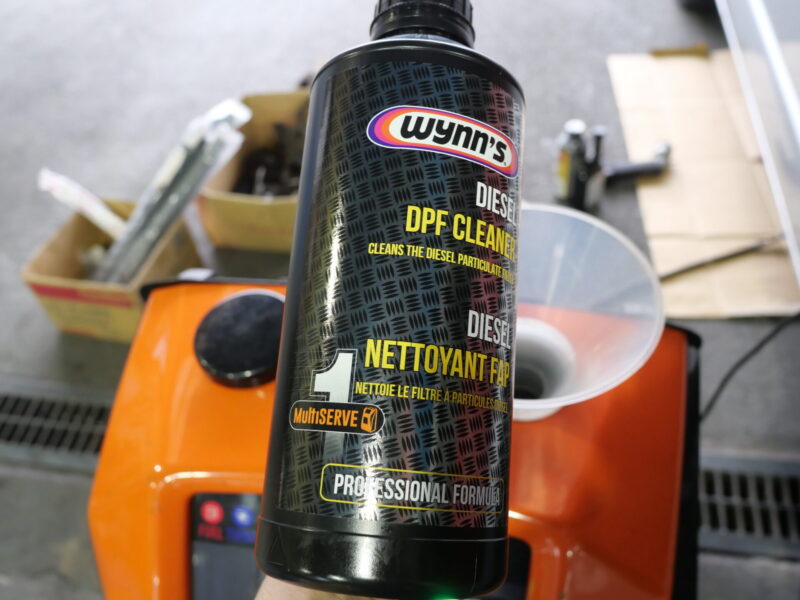

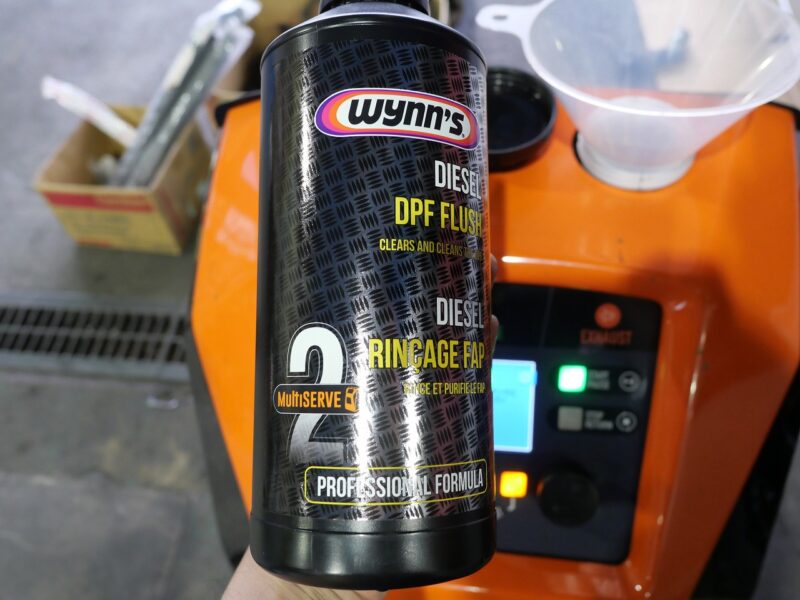

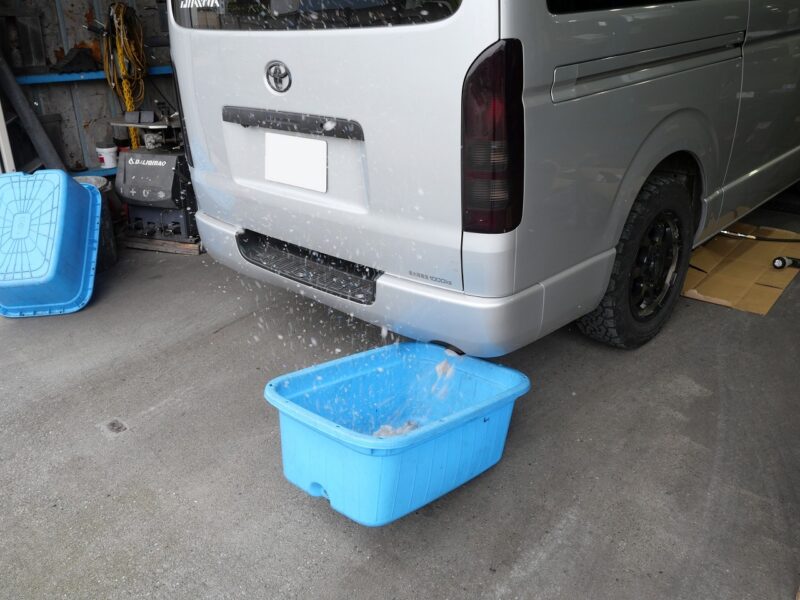

DPF洗浄

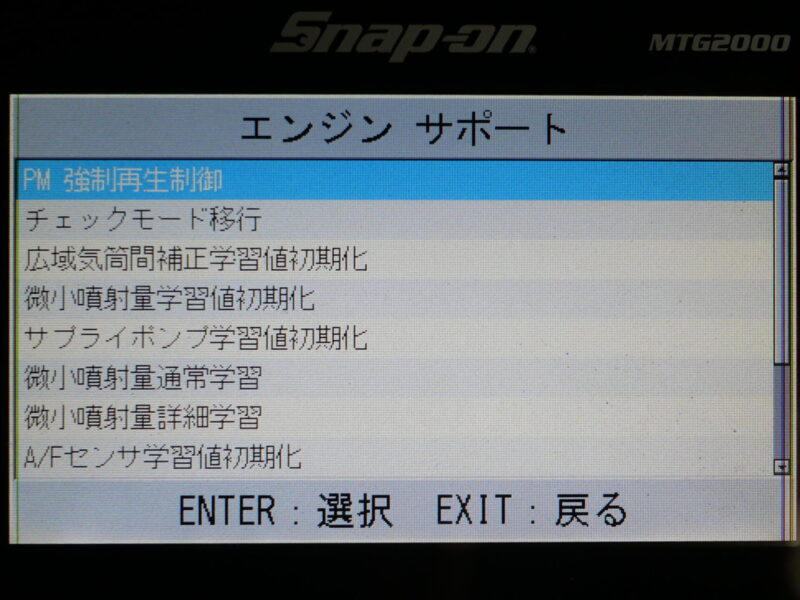

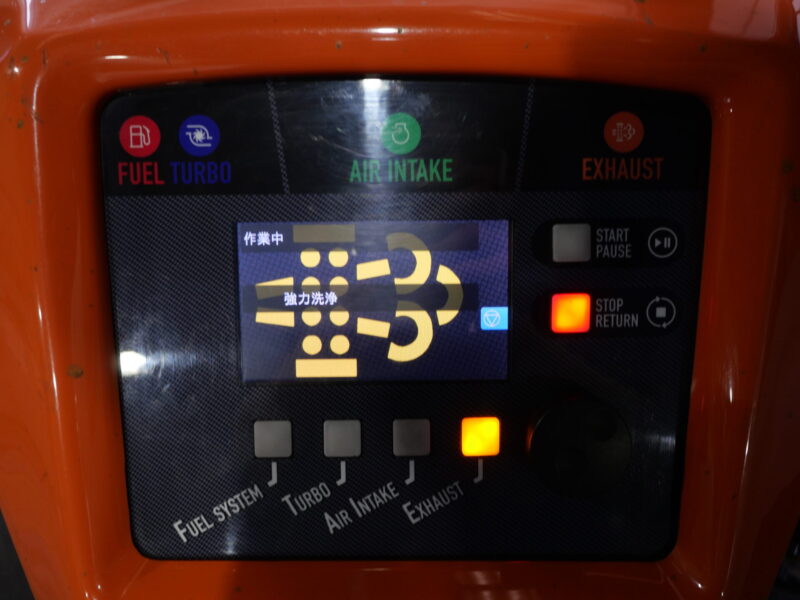

ウインズマルチサーブ洗浄3点セットの最後はDPF洗浄です。

トヨタではDPRといいますが、一般的にDPFの方が浸透しておりますので、当サイトではDPFで表記を統一しております。

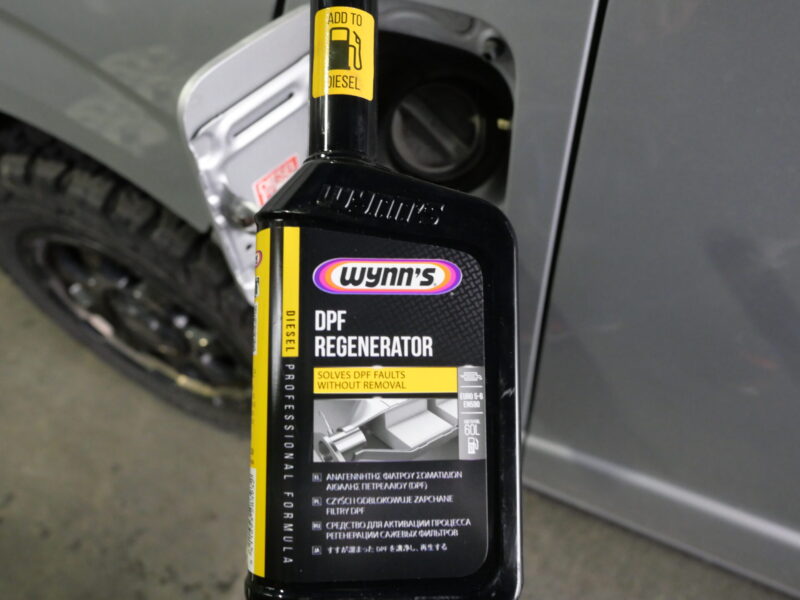

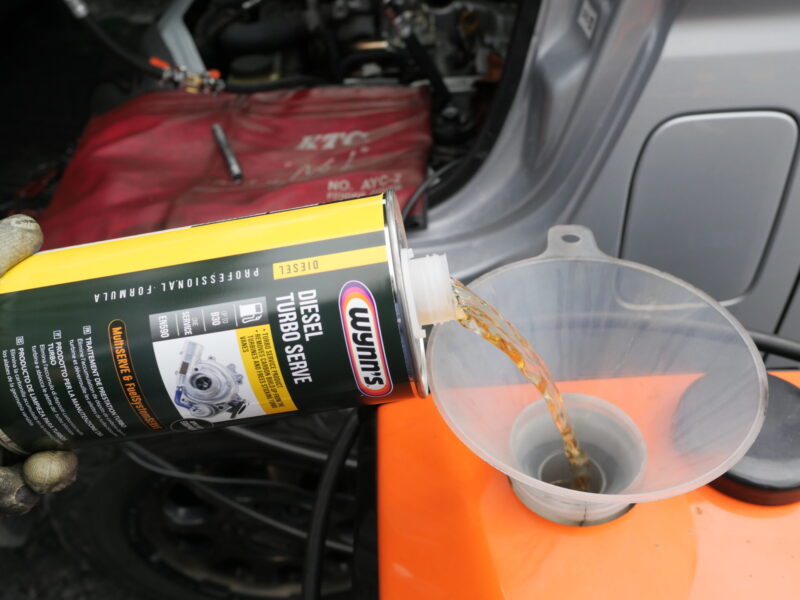

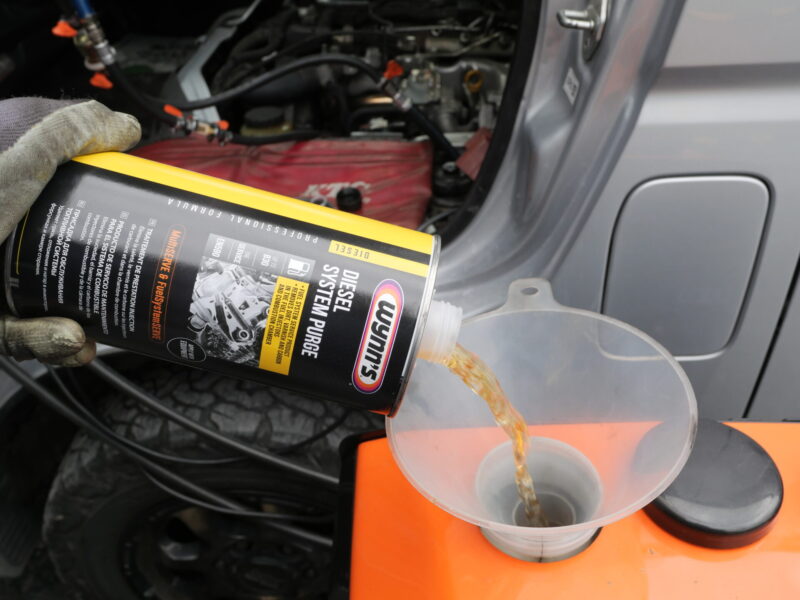

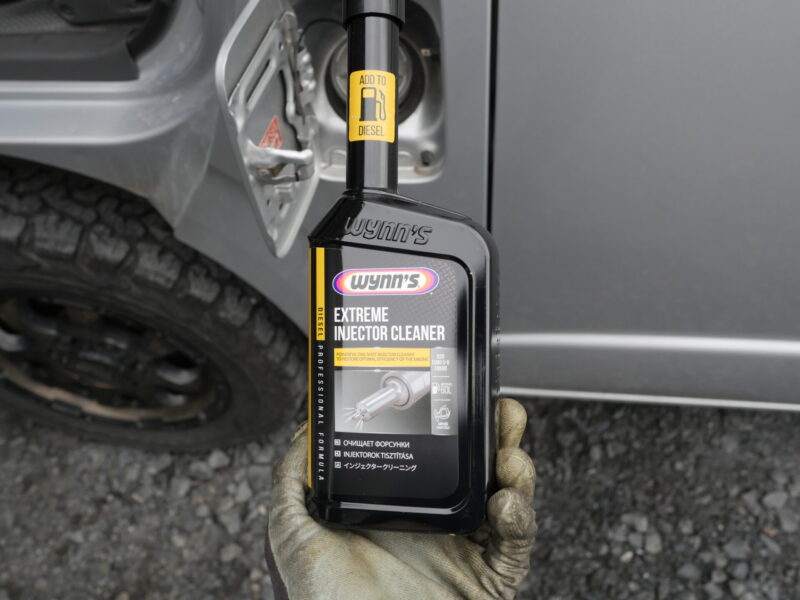

仕上げに2種類の添加剤を燃料タンクへ投入します。

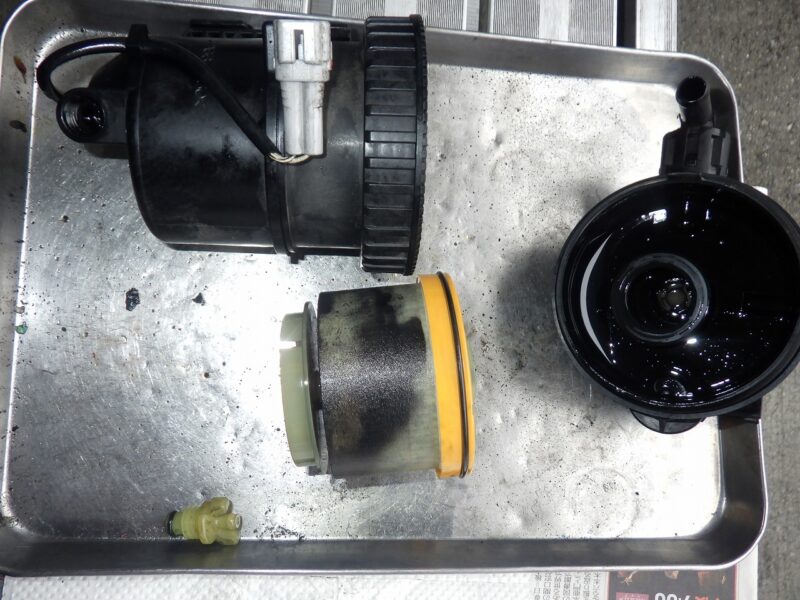

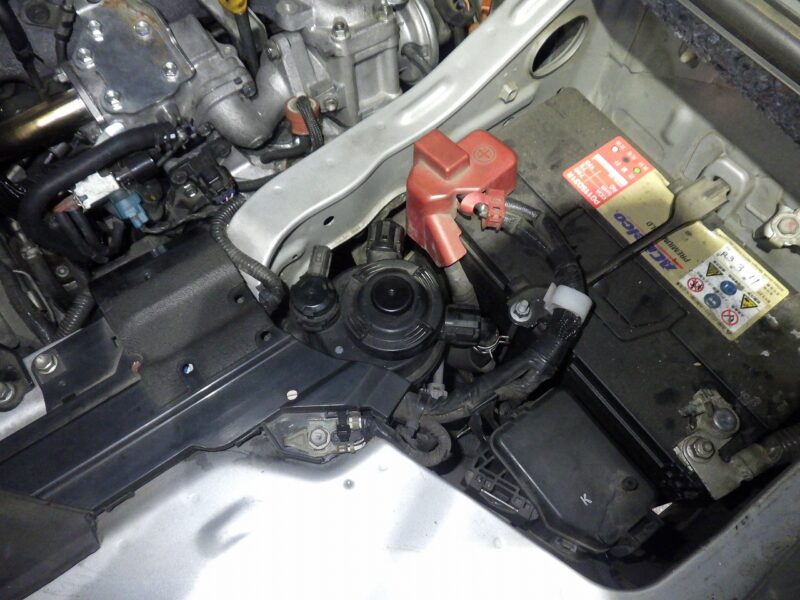

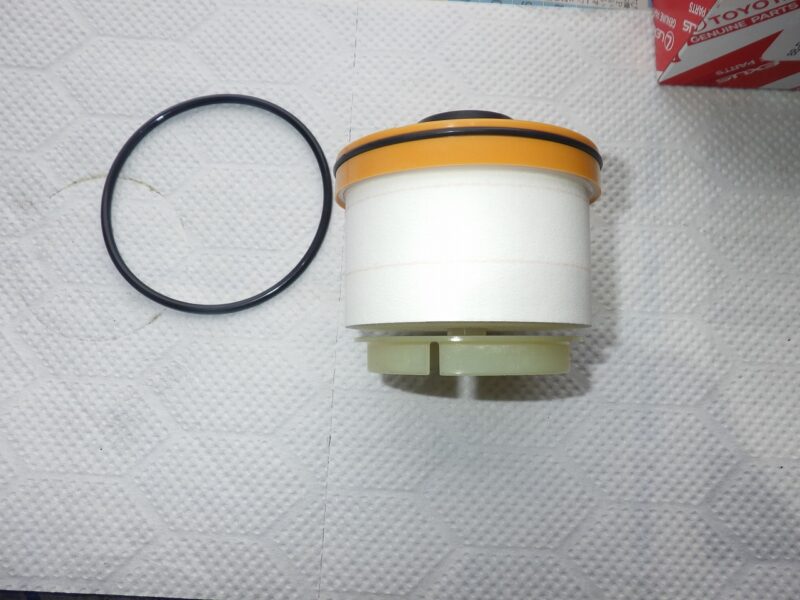

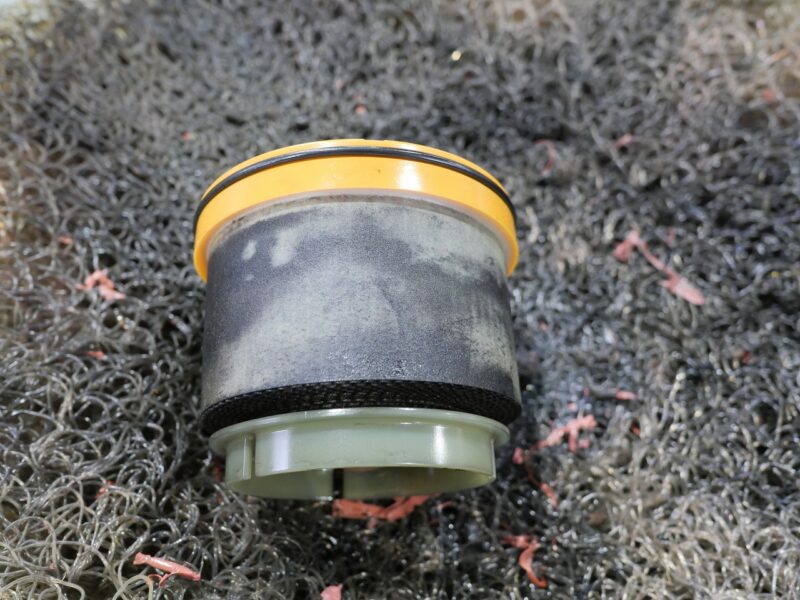

燃料フィルター交換

ディーゼル車の燃料フィルターは定期的な交換が必要になります。

オーナー様へ交換の履歴を確認したところ、記憶にないということでエアークリーナーを含めて交換をご提案させていただきました。

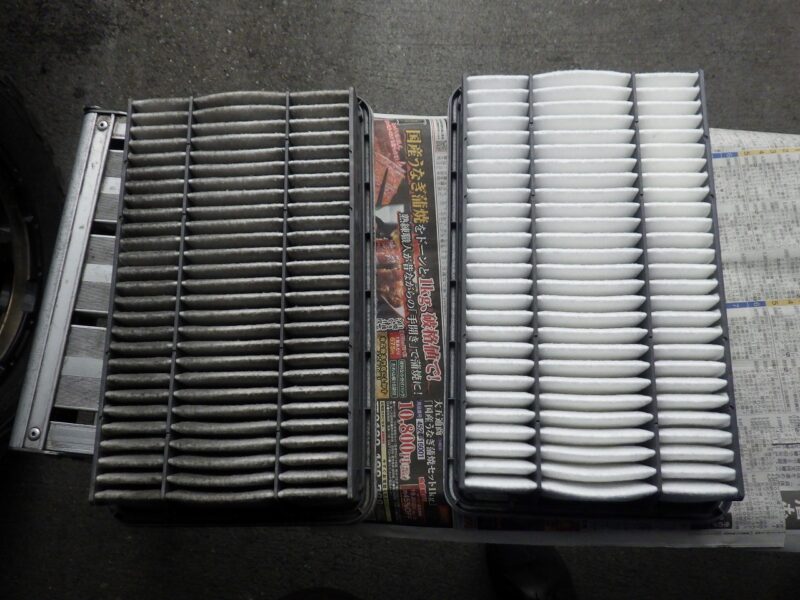

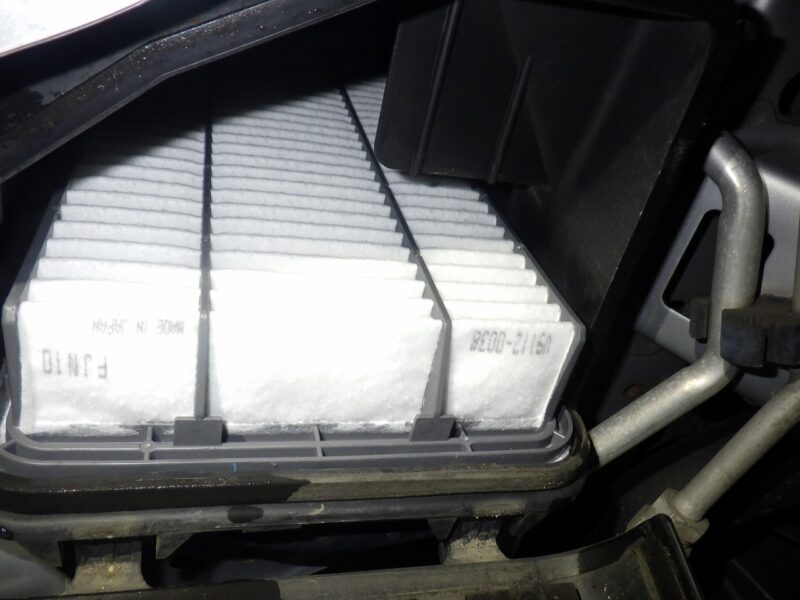

エアークリーナー交換

燃料フィルターにつづいてエアークリーナーの交換です。

車検の点検項目になっておりますが、見落とされているのか真っ黒になっておりました。

フィルターが詰まると対象の空気をスムーズに吸い込むことができなくなるため、エンジン不調の要因になります。





最終チェック、データー取り

すべての作業が完了しましたが、まだ終わりではありません。

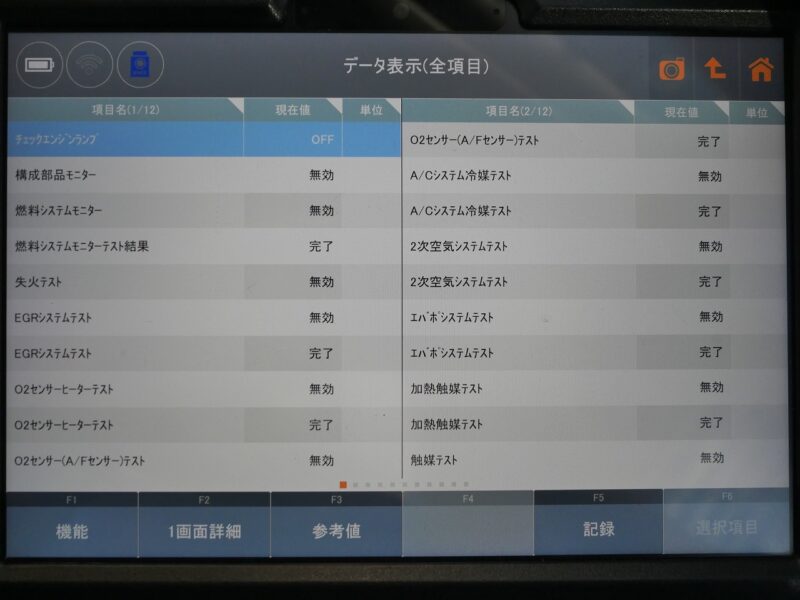

入念な走行試運転、故障コード確認、ライブデーターの記録をとります。

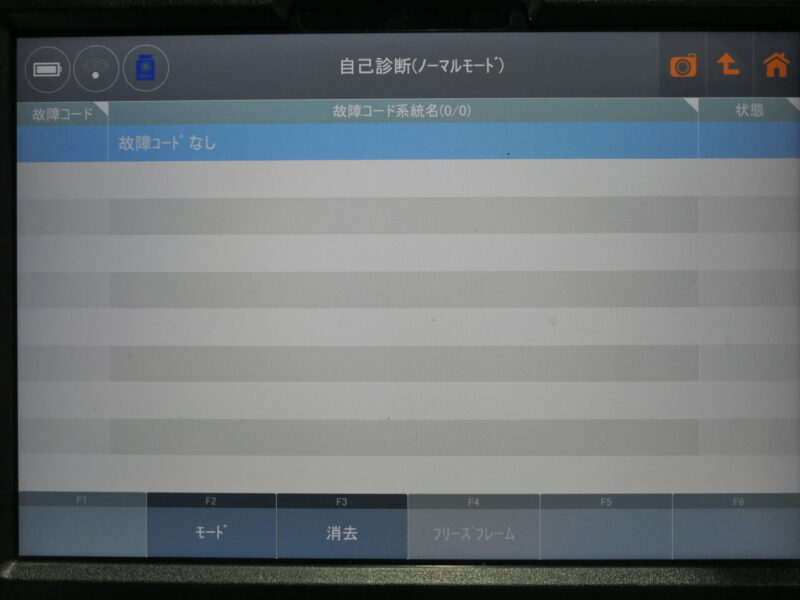

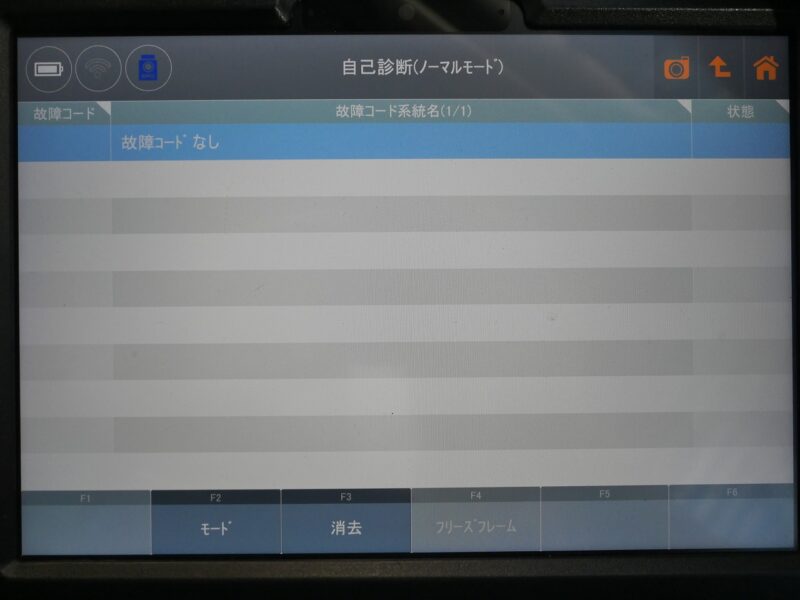

故障コードなし



事前チェックでは、加速時に大量の黒煙を排出していたハイエースでしたが、整備完了後は問題ないレベルに復活しました。



黒煙が出なくなっただけでなく、エンジンパワー、レスポンス共に別物に変身してしまいました。



走行距離も25万kmを超えていることもあり、当初は難しいかもしれないと一抹の不安を抱えながらのスタートとなりましたが、終わってみれば最高のハイエースに復活することができました。



ドライアイス洗浄は、マツダ車が中心となっておりますが、今後はなるべく広い車種に対応していけるよう考えてりおます。
