マツダCX-5ディーゼルエンジンの煤カーボン完全除去スペシャル施工

埼玉県上尾市 ドライアイス洗浄機設置店 オートサプライ鈴木です。

今回のブログは、ドライアイス洗浄機の他、各種エンジン洗浄機を使用したエンジン洗浄の様子をご紹介します。

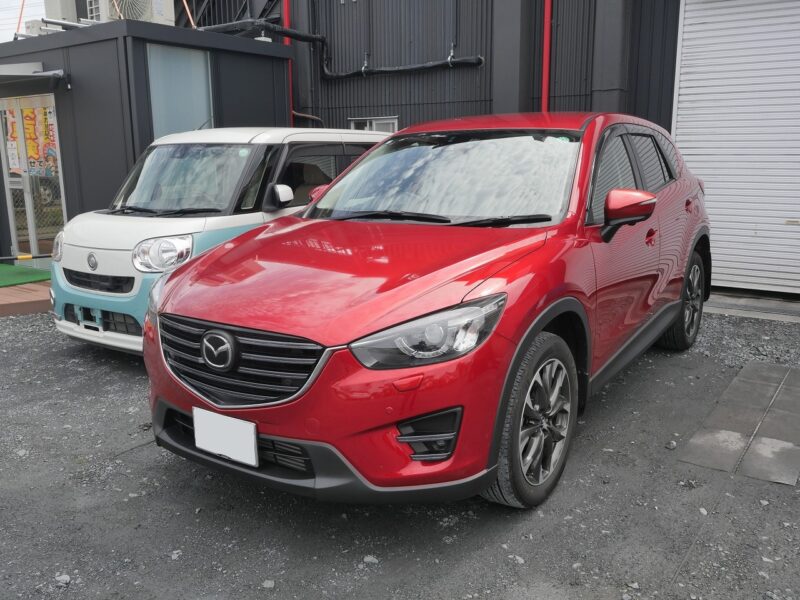

ご紹介するお車は 平成27年式 マツダCX-5です。

静岡県伊東市よりご入庫いただきました。



数ある自動車整備工場の中から、遠路はるばるオートサプライ鈴木までお越しいただきまして誠にありがとうございます。



車両情報

車名	CX-5	メーカー	マツダ
型式	LDA-KE2AW	グレード	XD L Package
初度登録年月	平成27年4月	入庫時走行距離	90,080km



ご依頼作業

• ドライアイス洗浄によるディーゼルカーボンクリーニング
• 燃料フィルター交換
• ウインズ・マルチサーブ・エンジン洗浄3点セット（燃料系、タービン、DPF）
• エンジン内部洗浄・ECremax
• エンジンオイル交換
• エアコンガスクリーニング・リフレッシュ

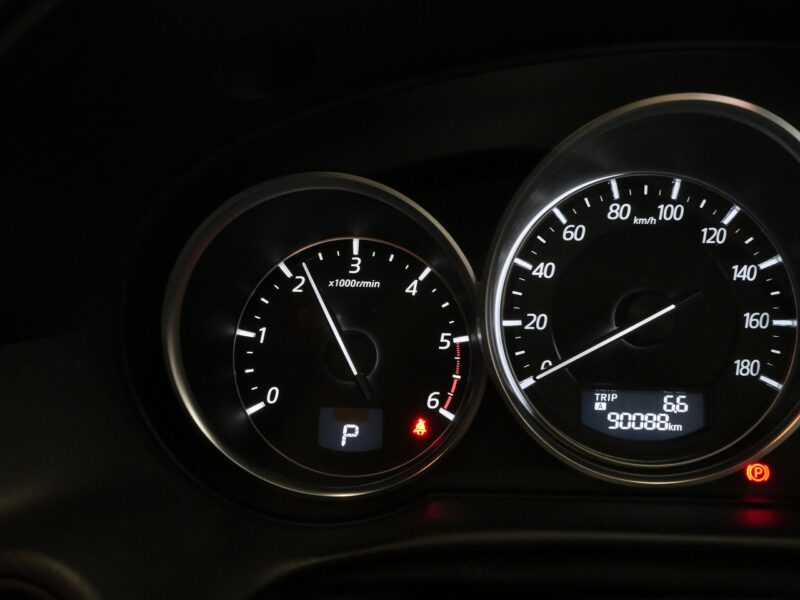

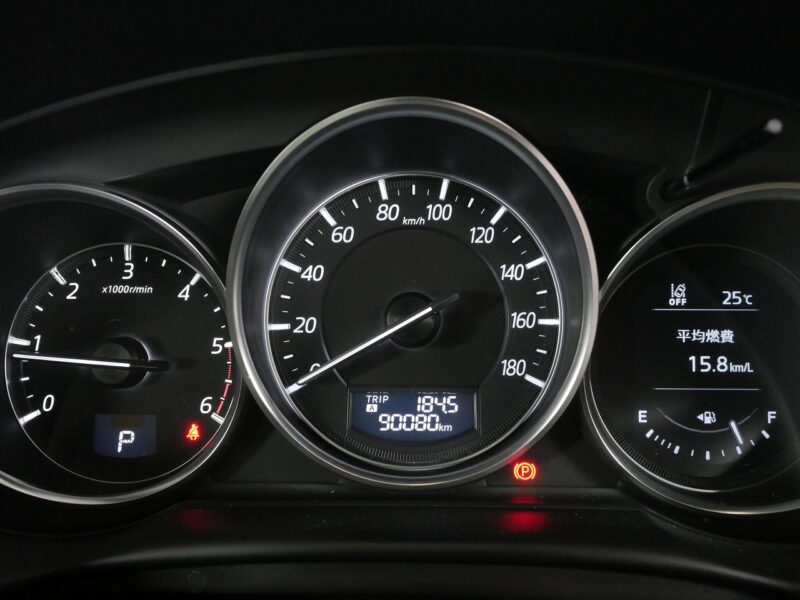

ご入庫時の走行距離

ご入庫時の走行距離は90,080km



事前チェック

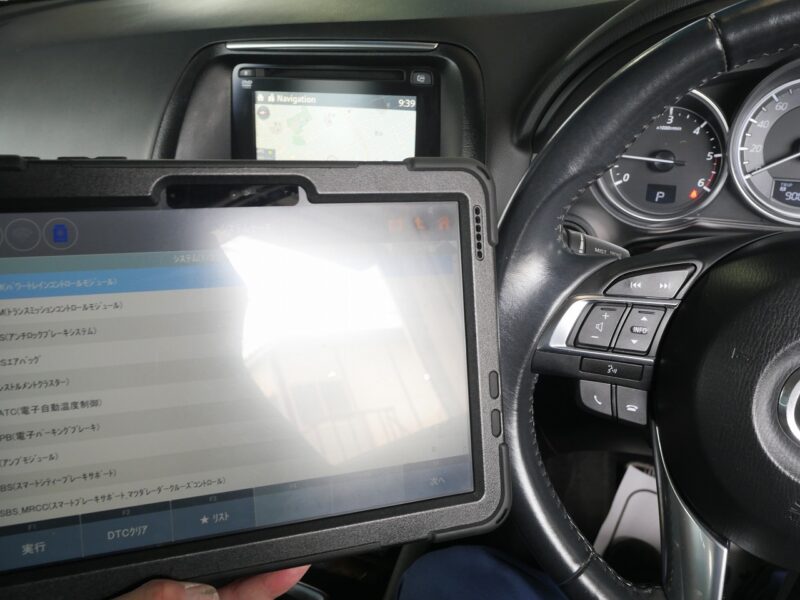

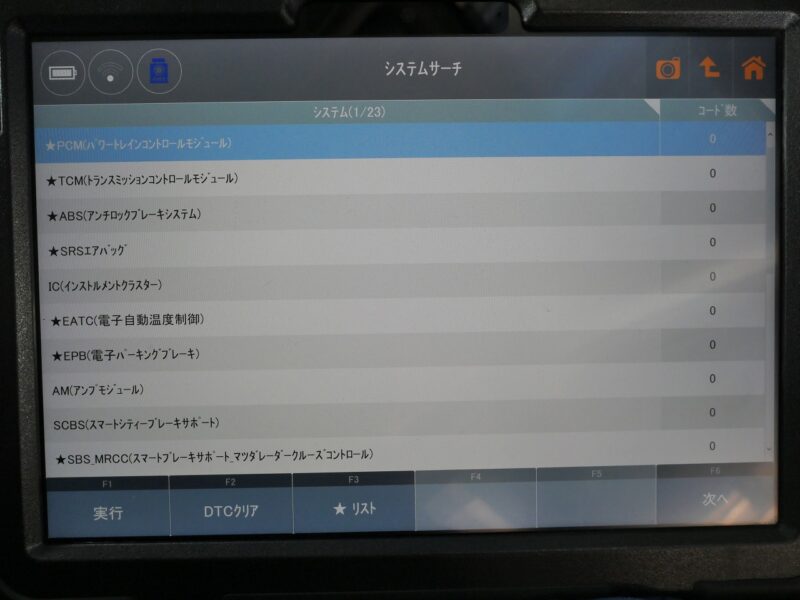

走行試運転と外部診断機による故障コードチェック、ライブデーターを記録します。

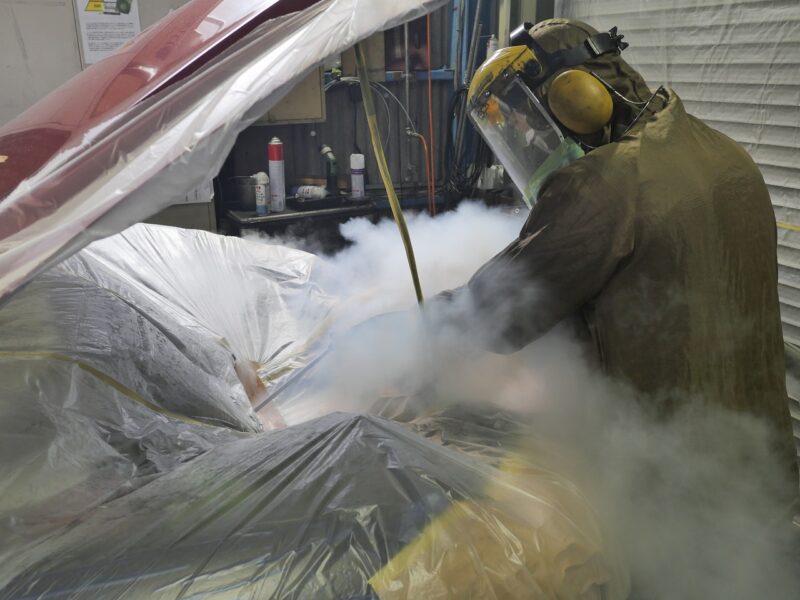

ドライアイス洗浄

吸気ポート、吸気バルブとEGRバルブ、EGRクーラーバイパスバルブ、吸気シャッターバルブは超音波洗浄による洗浄ができないためドライアイス洗浄を実施します。

一つ一つの部品を丁寧に洗浄しています。

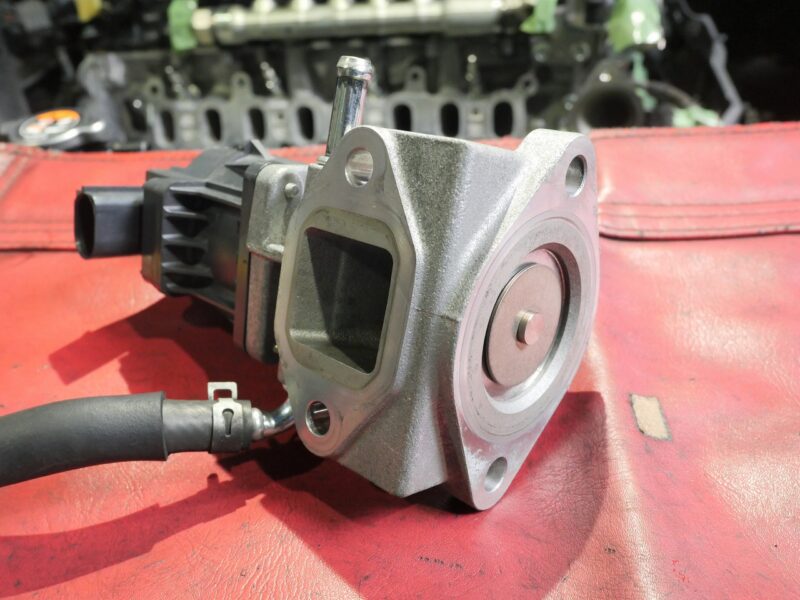

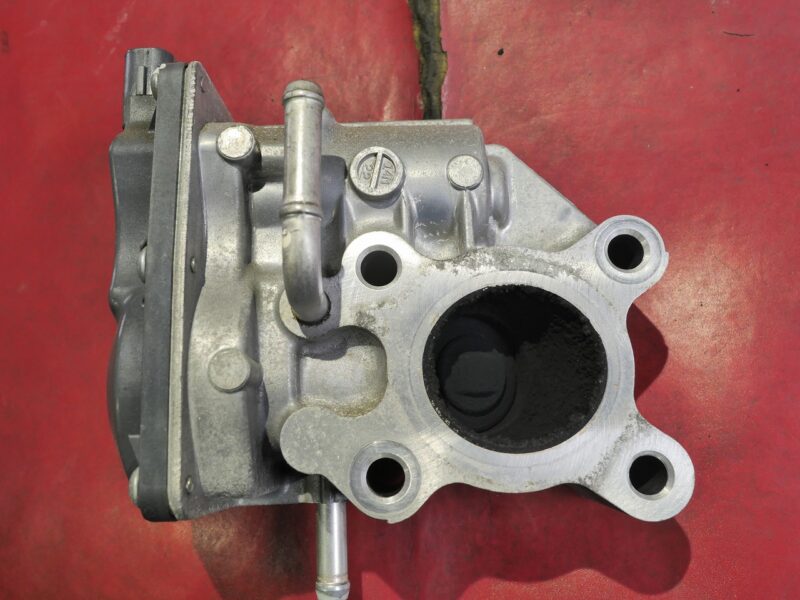

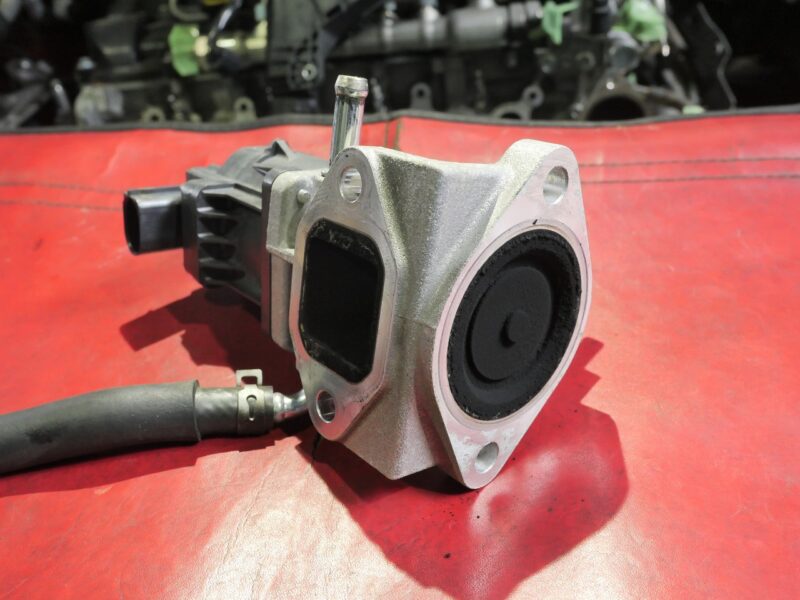

EGRバルブ

EGRバイパスバルブ

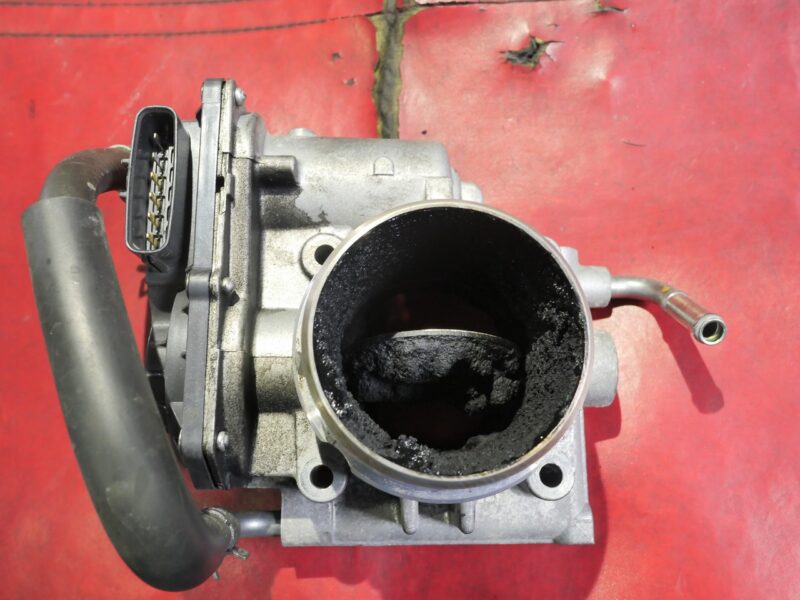

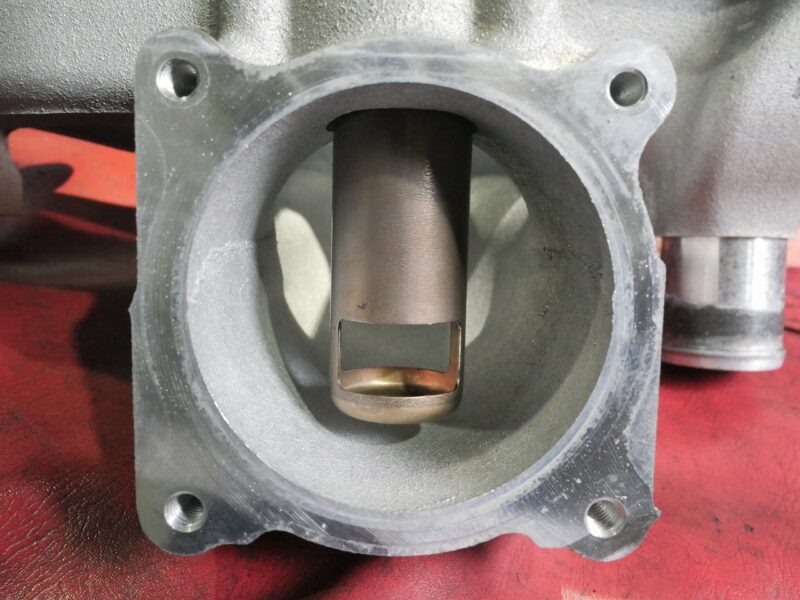

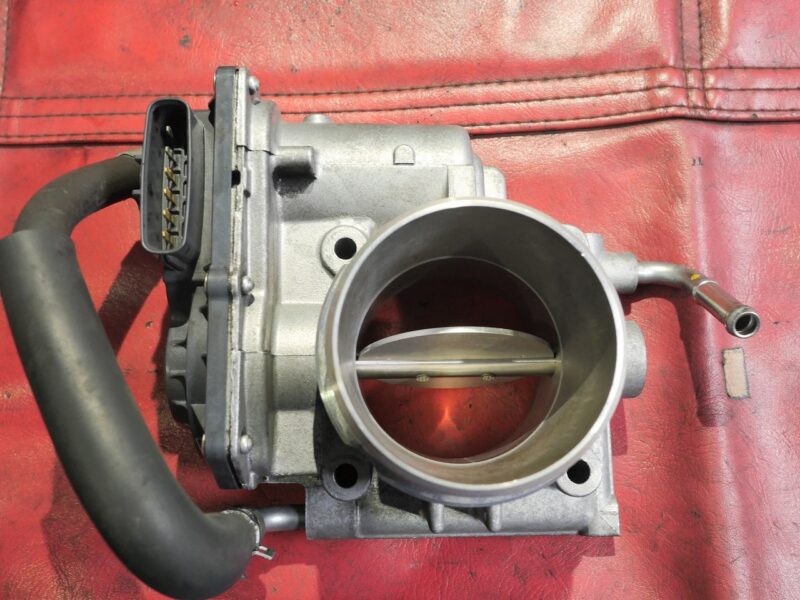

吸気シャッターバルブ

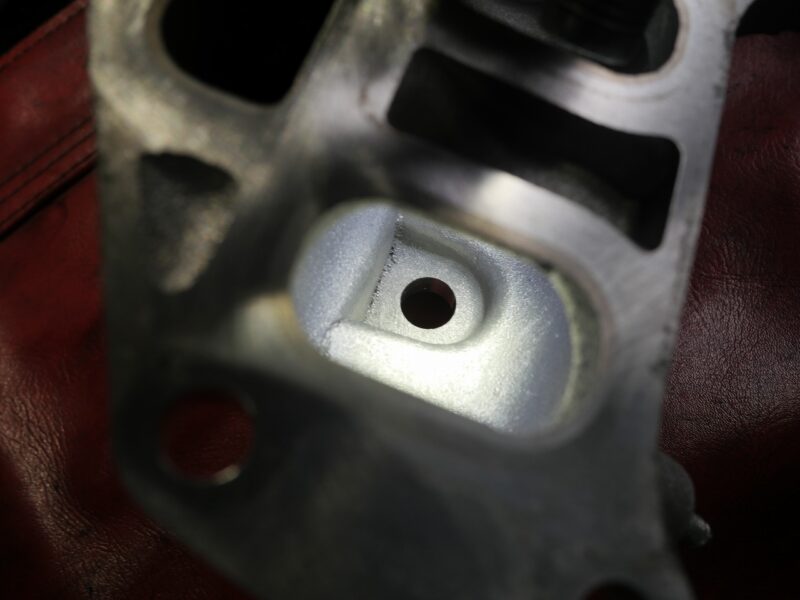

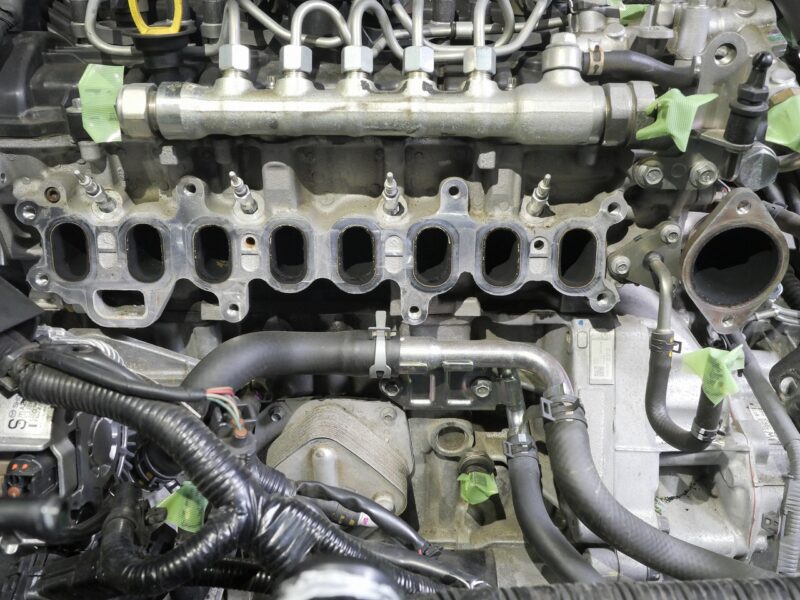

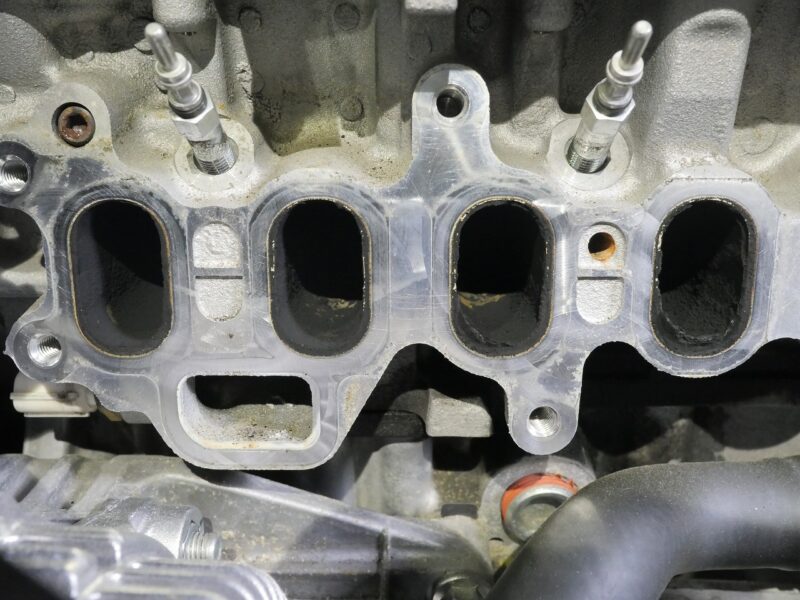

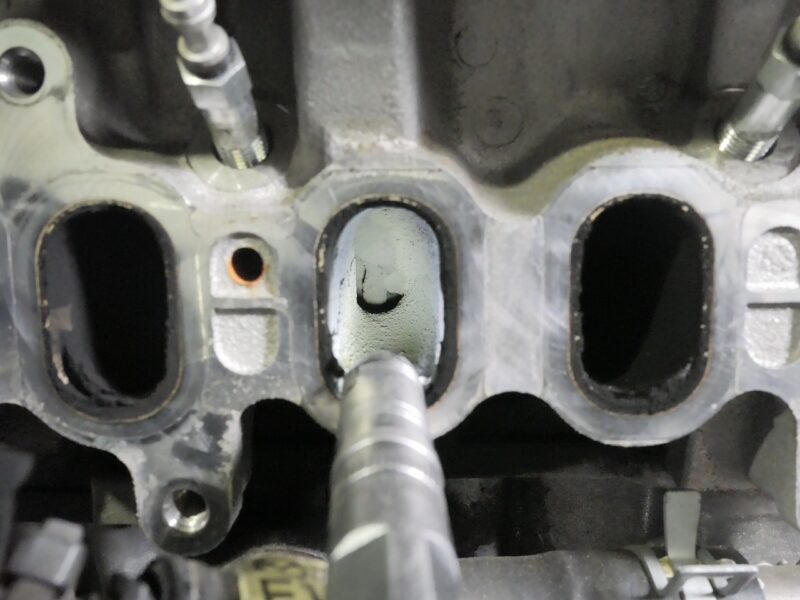

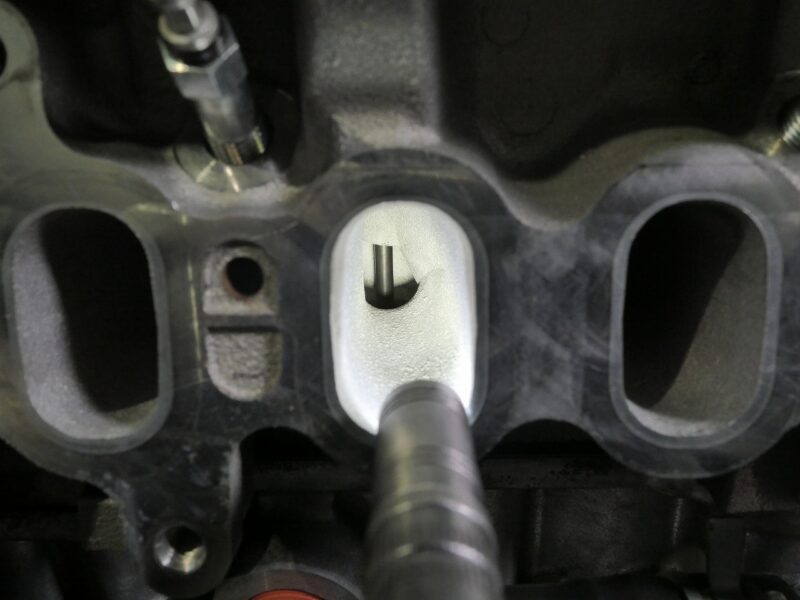

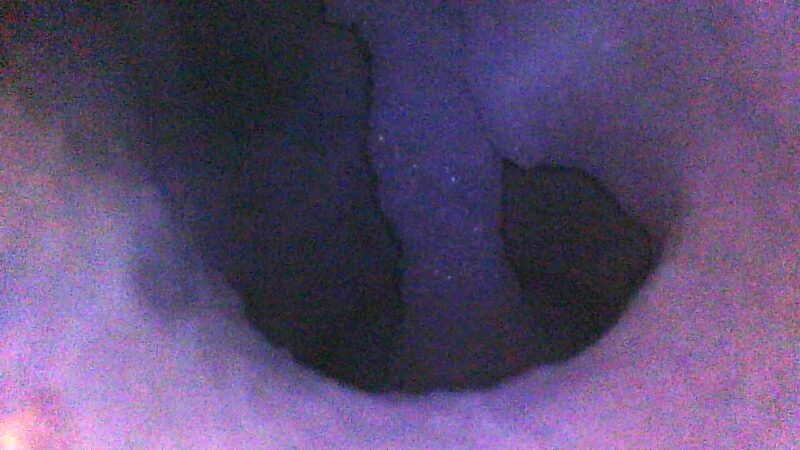

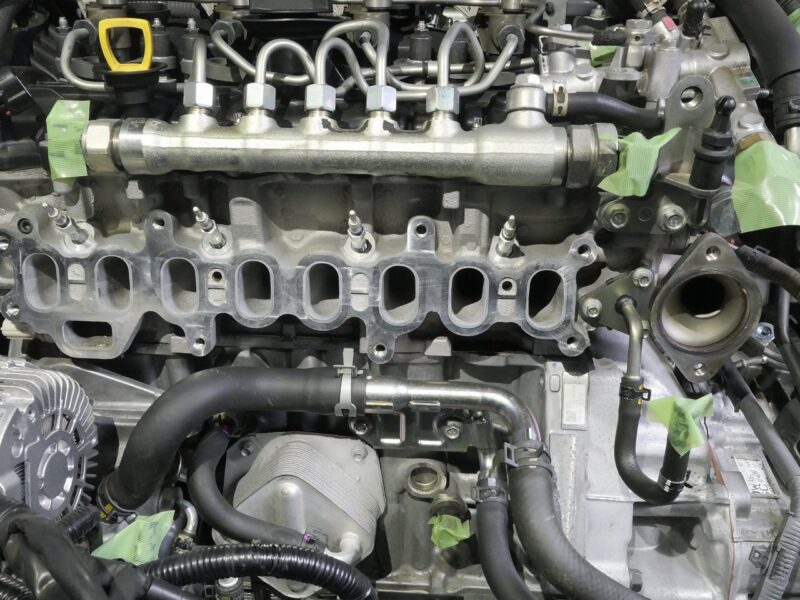

吸気ポート

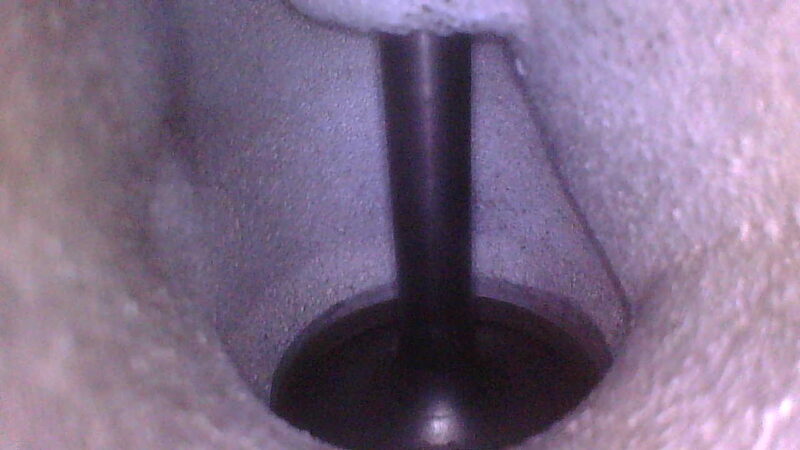

吸気バルブ

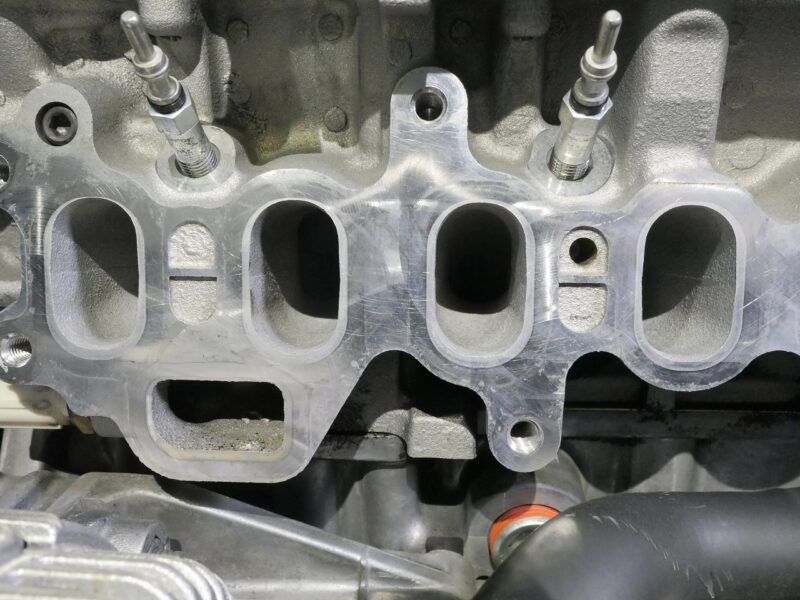

ドライアイス洗浄による強力なパワーで、吸気バルブの煤カーボンも新品同様になりました



超音波洗浄

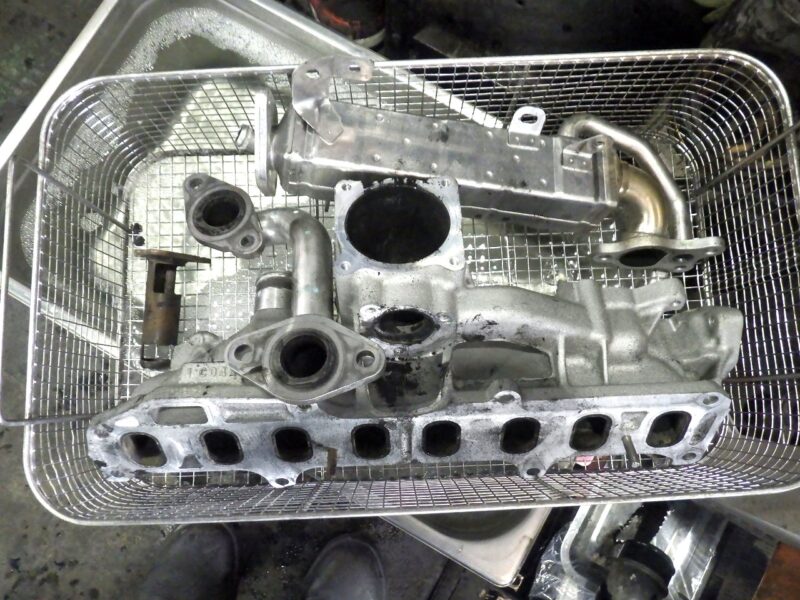

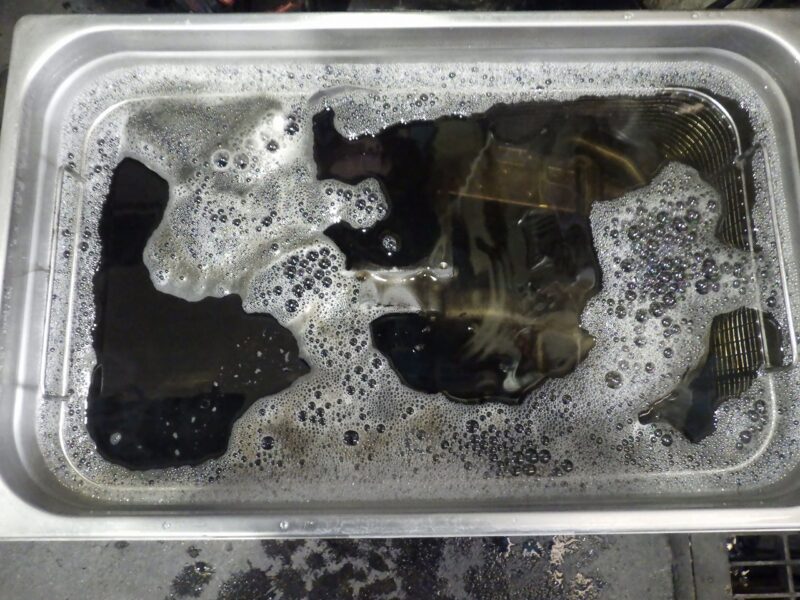

インテークマニホールド、EGRクーラー、EGRパイプは超音波洗浄機でカーボンを溶かして洗浄します。

こちらも、ドライアイス洗浄と同様に一つ一つの部品を丁寧に洗浄しています。

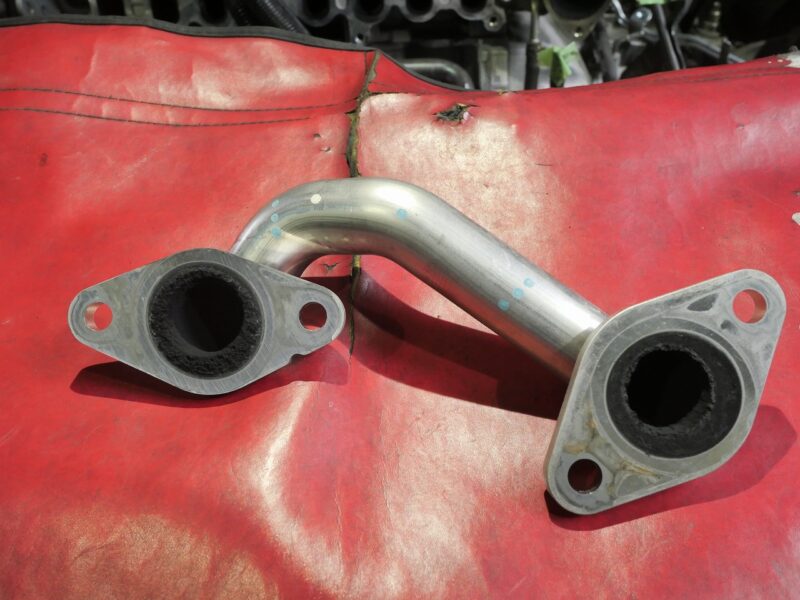

EGRパイプ

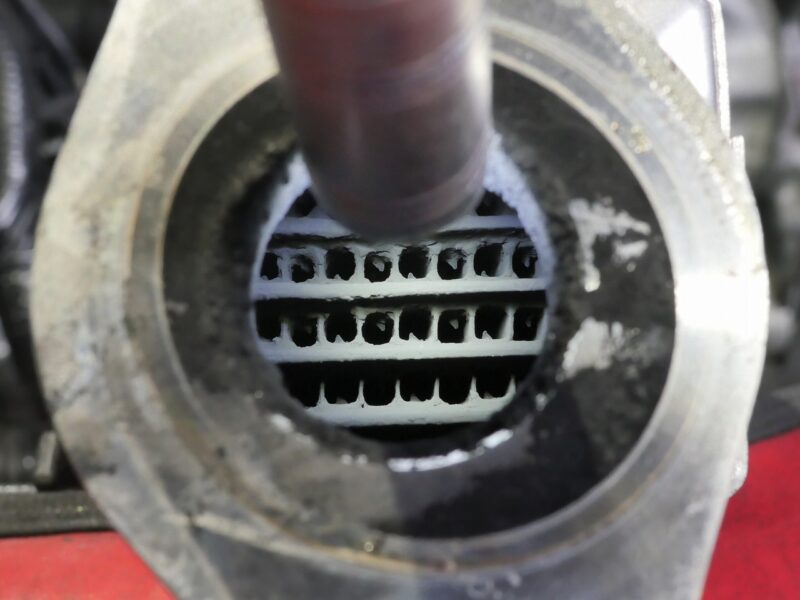

EGRクーラー

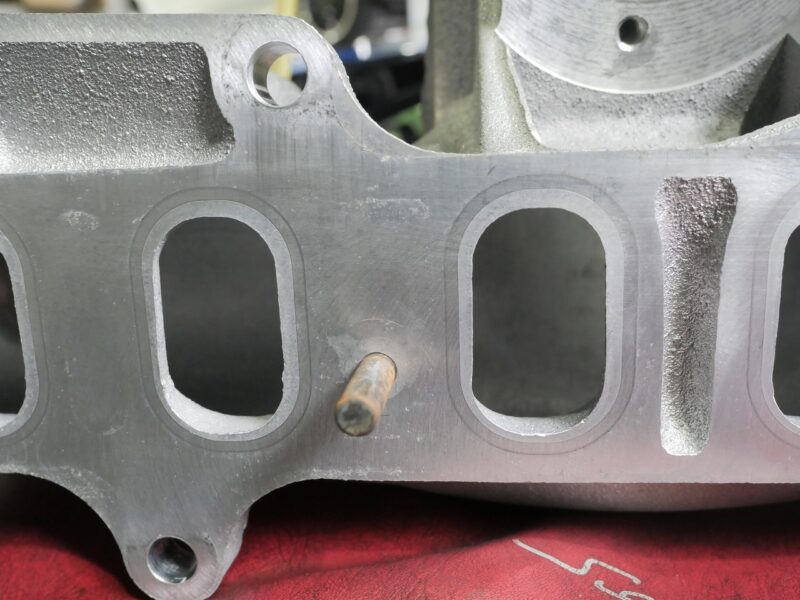

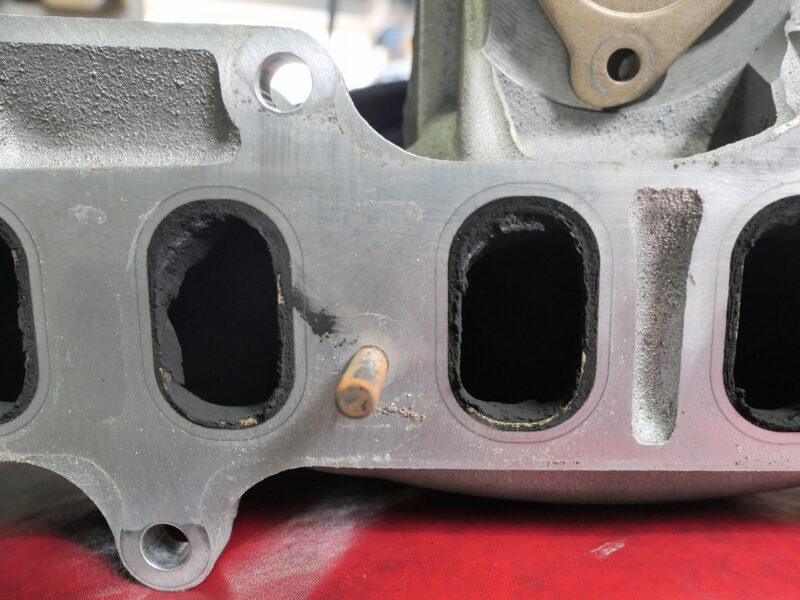

インテークマニホールド

丁寧な洗浄により、キレイになりました。



その他付帯作業

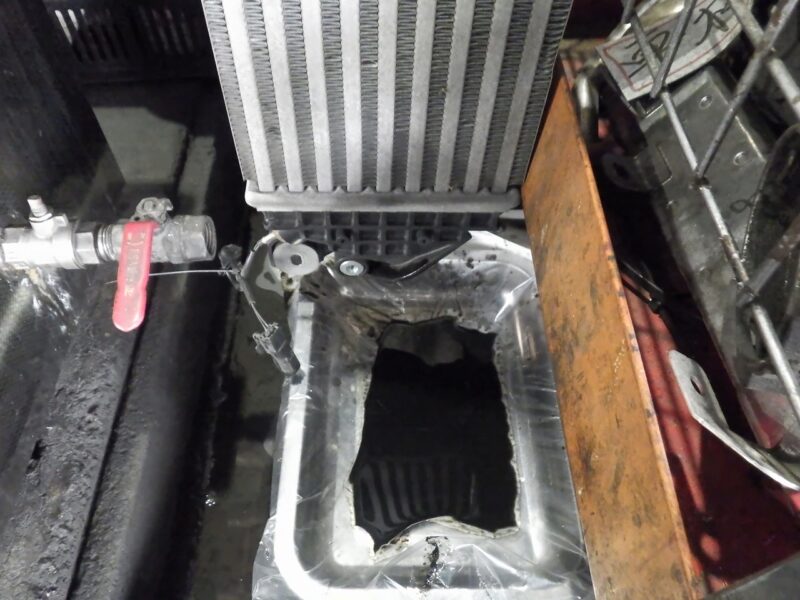

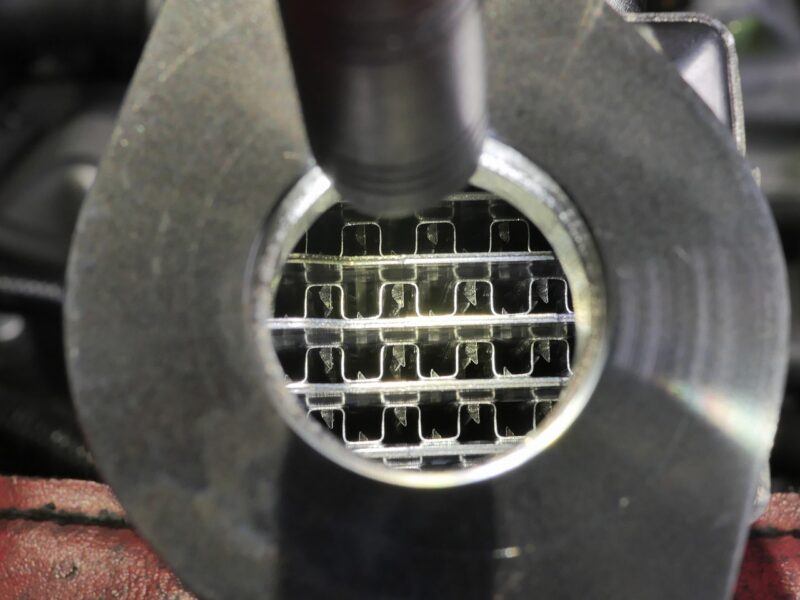

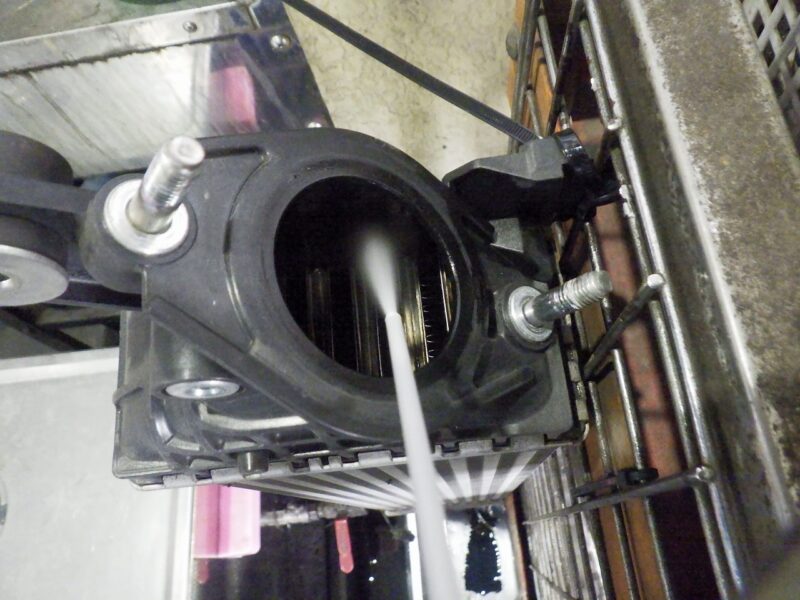

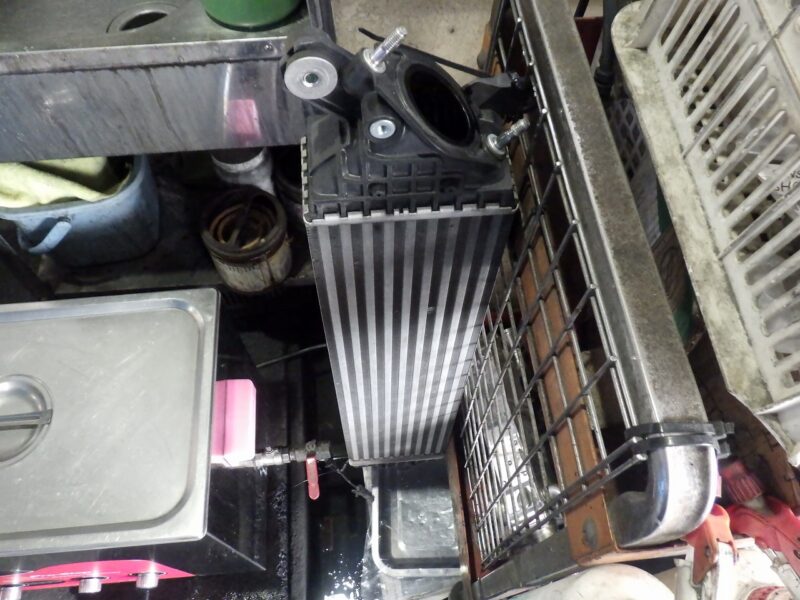

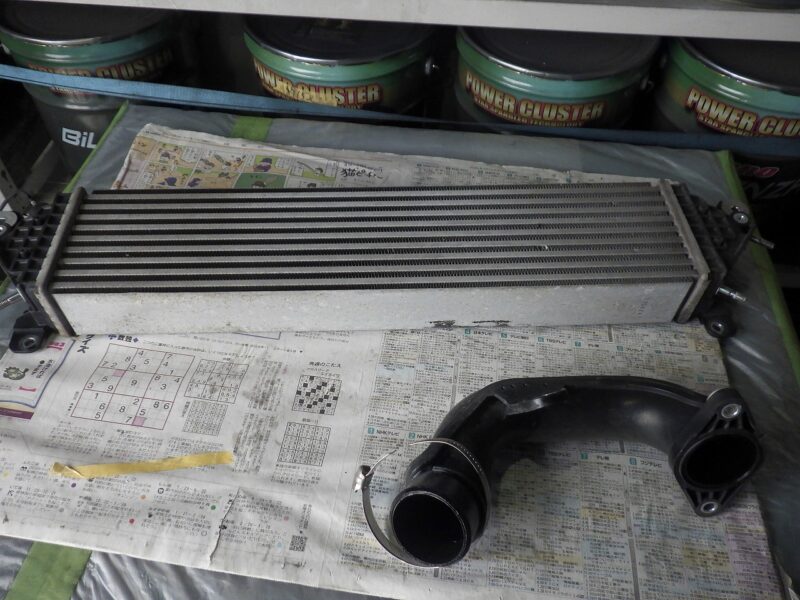

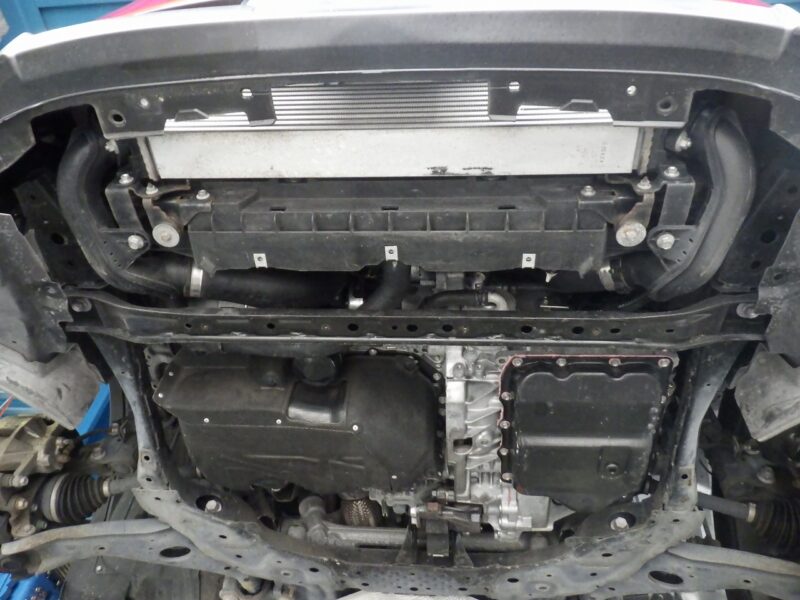

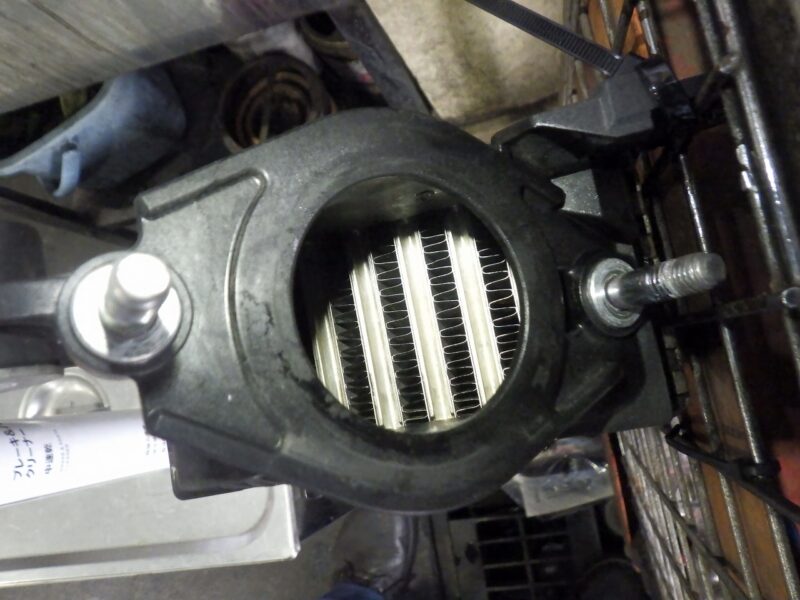

インタークーラー洗浄

ドライアイス洗浄のプランにはインタークーラーの洗浄も含まれています。

インタークーラーの内部にはブローバイガスによるエンジンオイルが付着していますので取り外して洗浄をします。

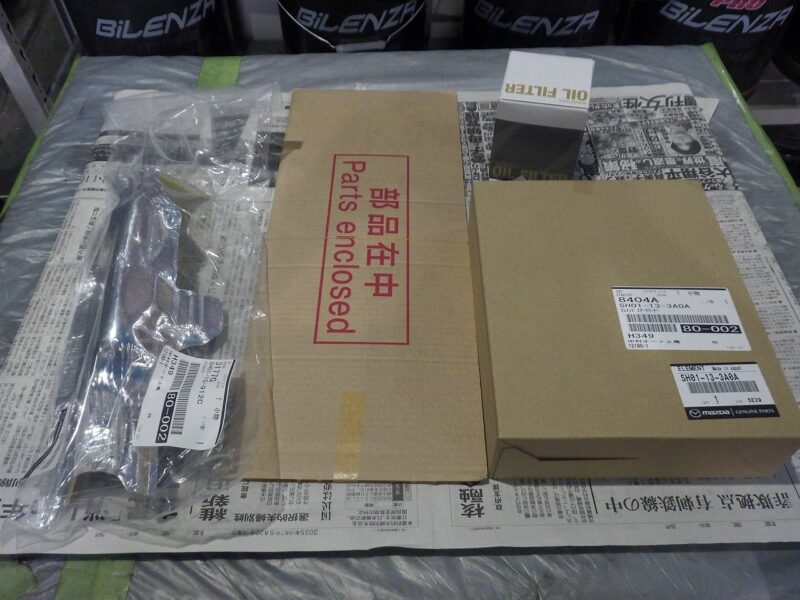

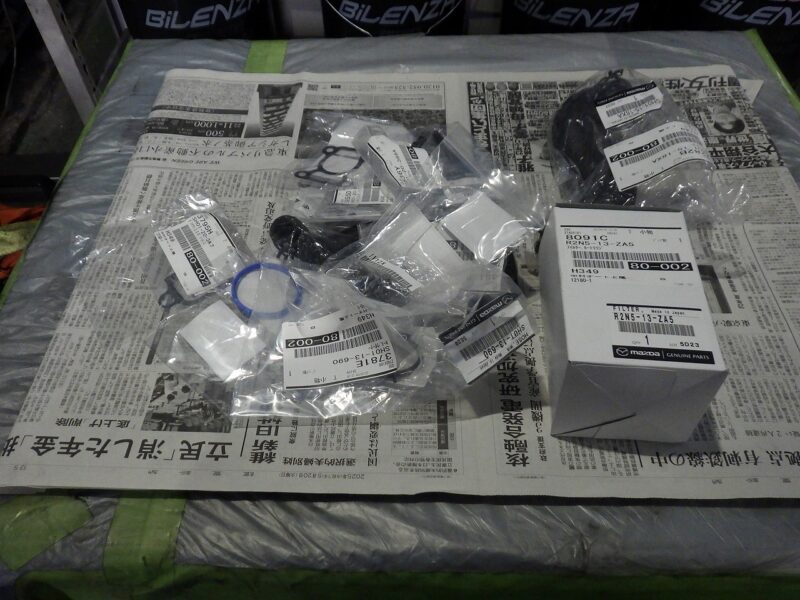

交換部品

ドライアイス洗浄に含まれている部品

• 分解箇所のガスケット全部

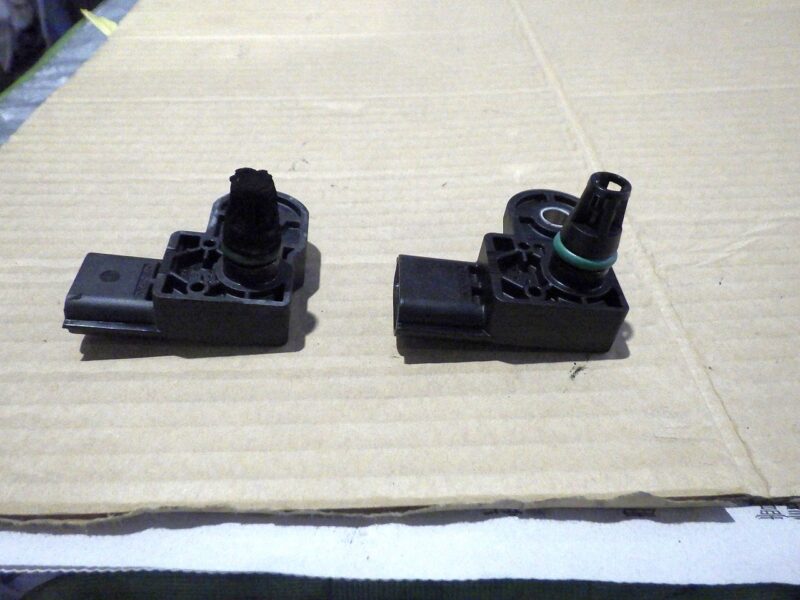

• 吸気圧センサー

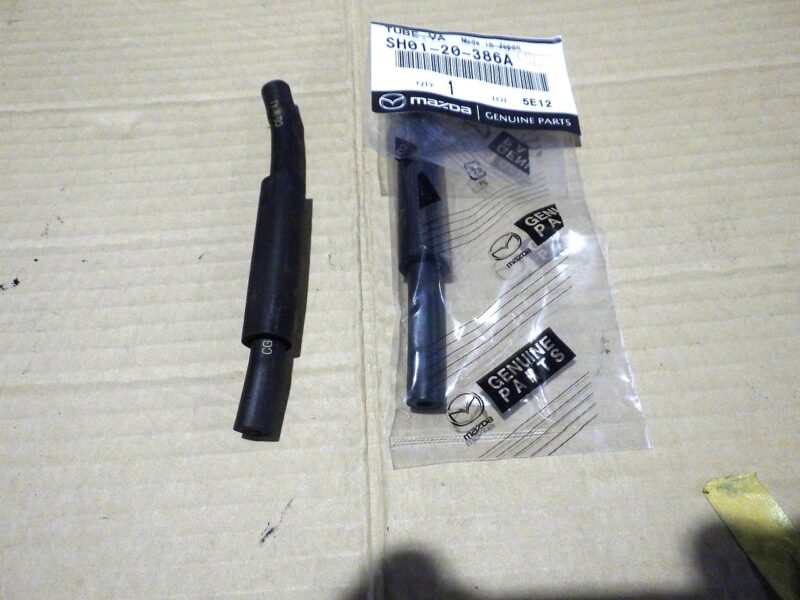

• バキュームチューブ

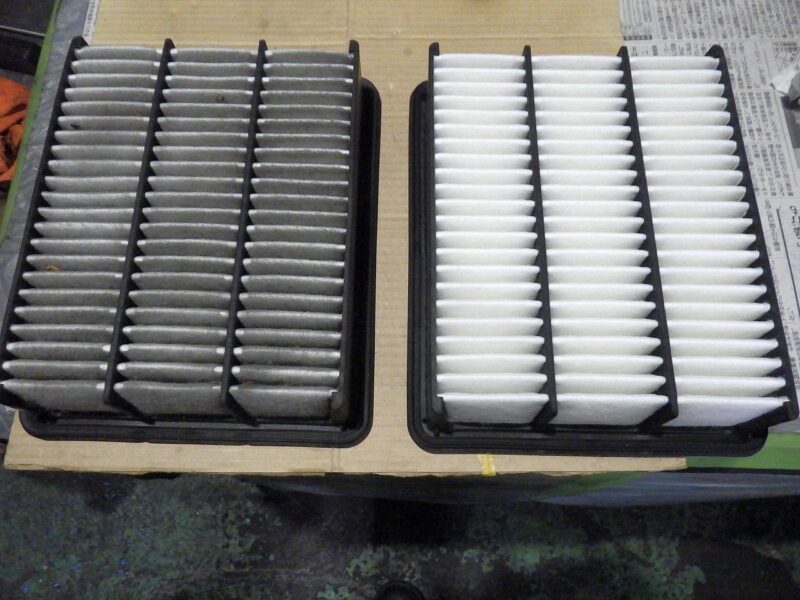

• エアークリーナーエレメント

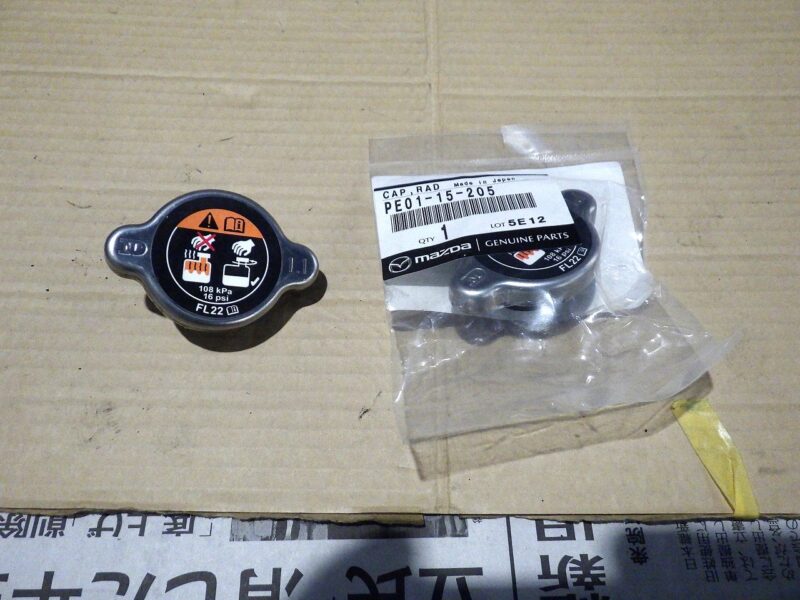

• ラジエーターキャップ

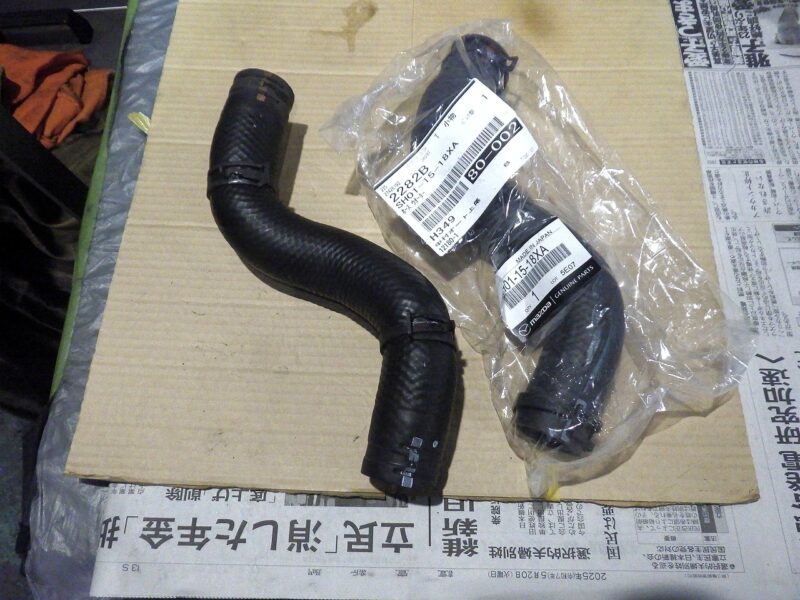

• アッパーホース

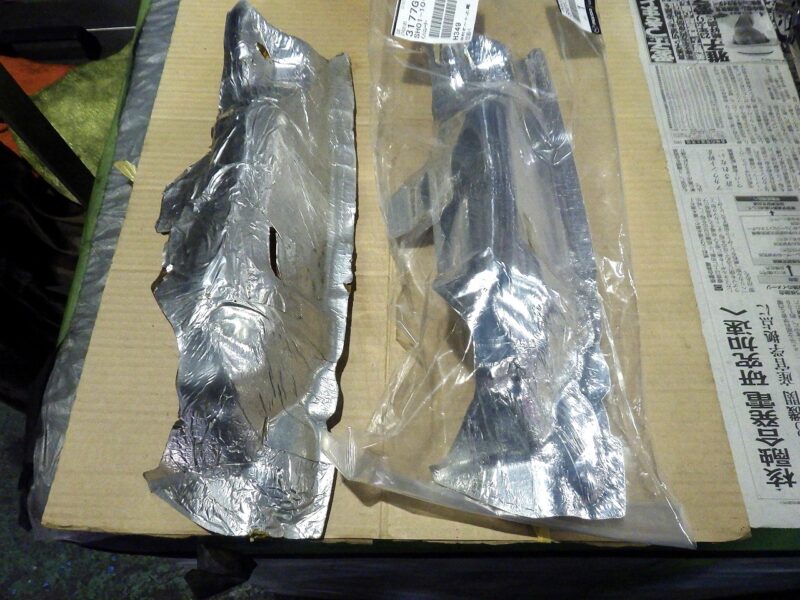

• インシュレーター
• ロングライフクーラント



ウォーターバイパスパイプ交換　（オプション作業）

SKYACTIV-D2.2の場合、ドライアイス洗浄と同時に実施した方がよいものに「ウォーターバイパスパイプ交換」があります。

赤く囲ってある部品がそれです。この部品は経年劣化で破損し水漏れ⇒オーバーヒート⇒最悪の場合は廃車になります。

そのようなリスクがありますのでメーカーから金属製の対策品が用意されています。



マツダディーラーでも交換を推奨していますが、インテークマニホールドを外さないと交換ができないため費用が4～6万円ほどかかります。

ドライアイス洗浄の時は、インテークマニホールドは外れた状態となりますので、同時にご依頼いただくとお得に交換が可能です。



こちらのCX-5は、当店ご入庫時には既に交換済みとなっておりました。

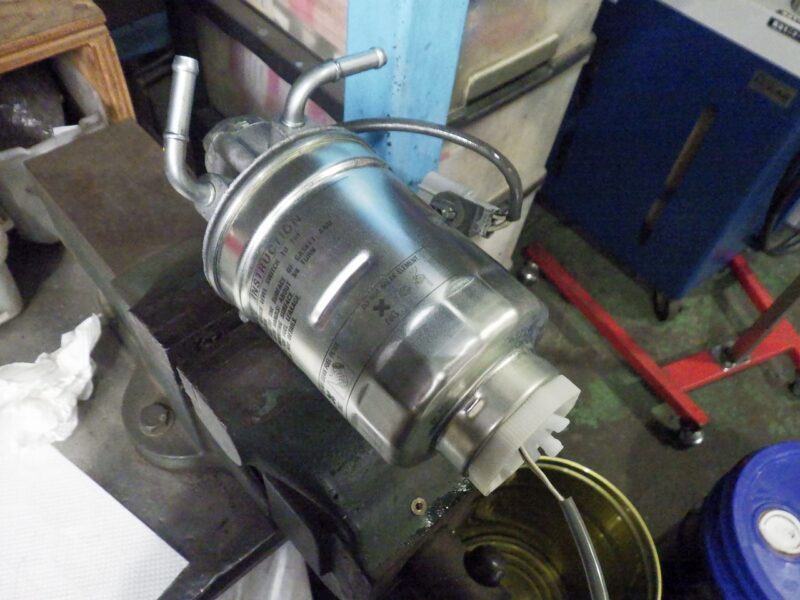

燃料フィルター交換（オプション作業）

SKYACTIV-Dの燃料フィルターは、6万km走行毎の交換指定部品となります。

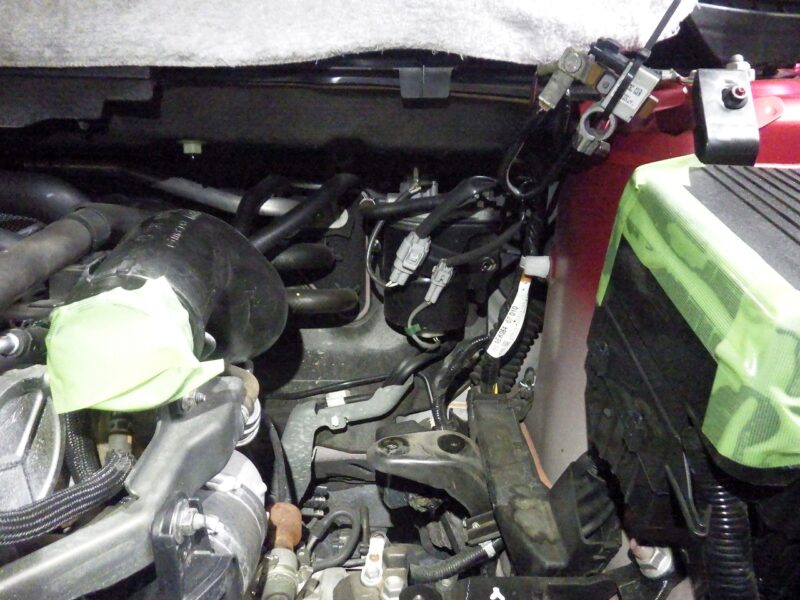

燃料フィルターはバッテリーの奥の方に装着されています。

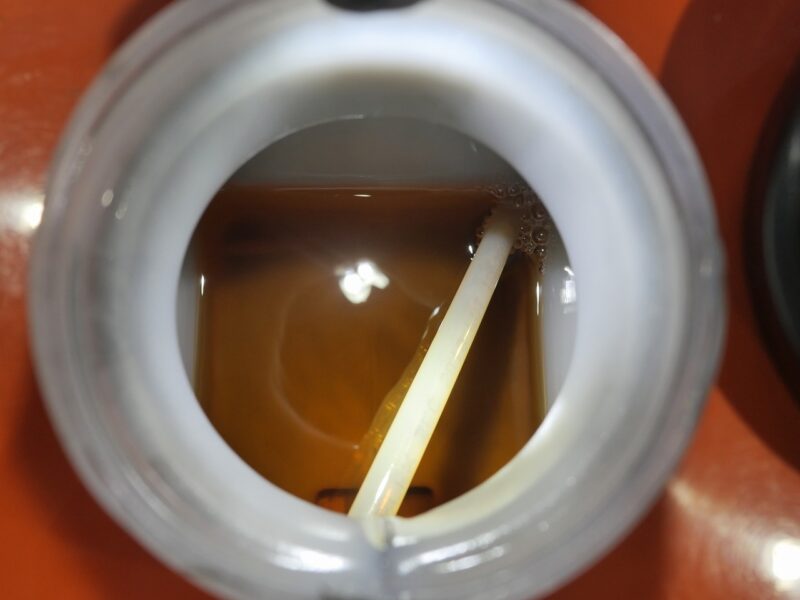

燃料フィルター内部は、汚れている感じが無いですが、ろ紙を確認すると真っ黒になっています。

燃料フィルターが詰まり気味になるとエンジン不調を起こす原因になります。

6万km走行毎の交換をおすすめします。





ドライアイス洗浄の後に、ウインズ・マルチサーブ洗浄3点セットとエンジン内部洗浄・ECremaxの施工となります。

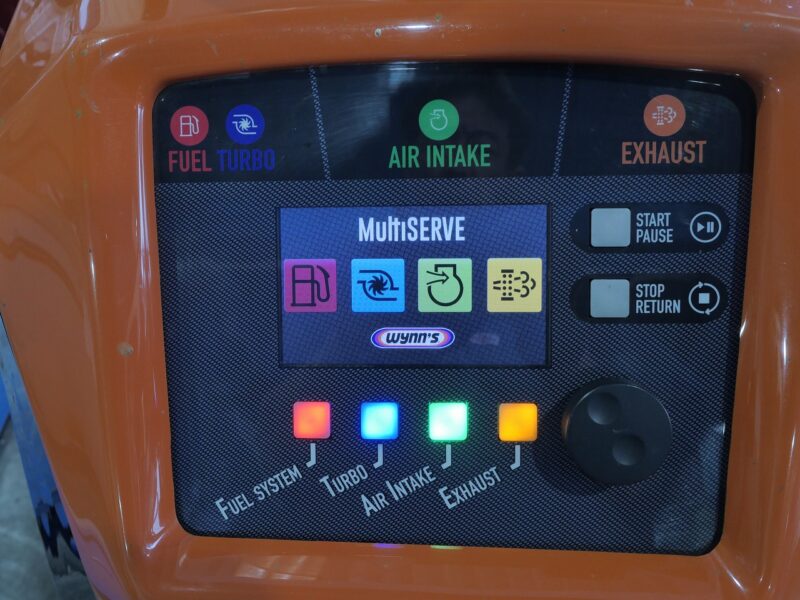

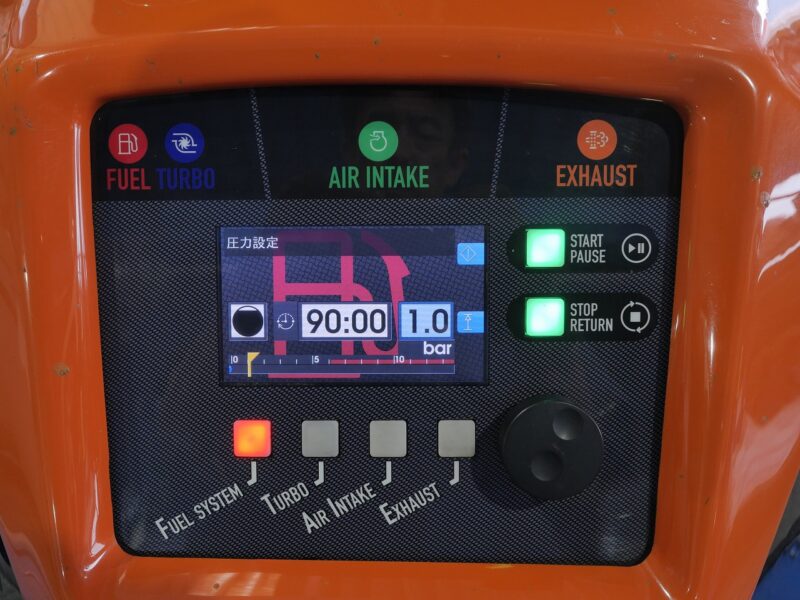

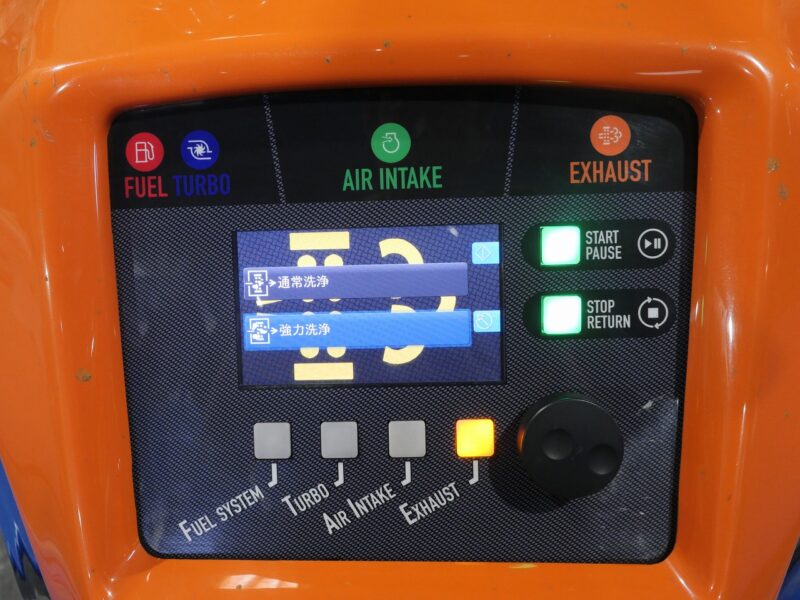

ウインズ・マルチサーブ洗浄

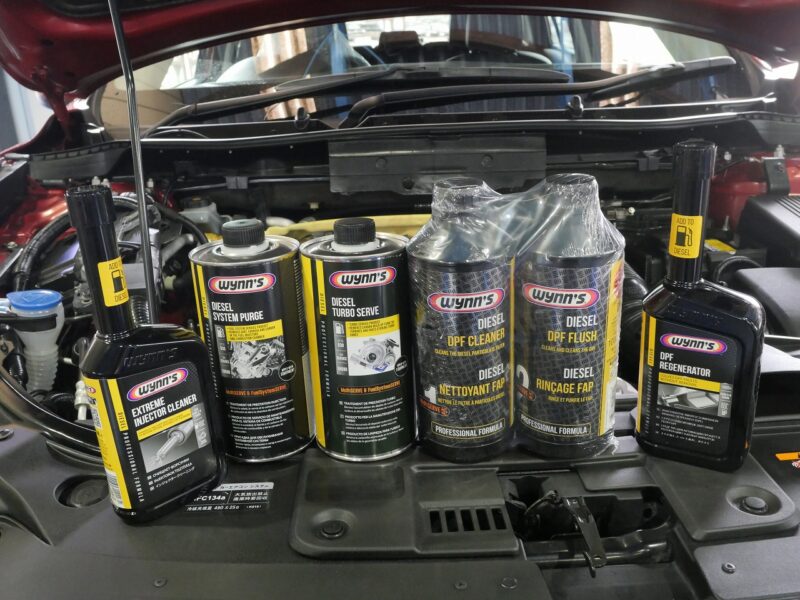

ドライアイス洗浄によるカーボンクリーニングとあわせて、大人気、ウインズ・マルチサーブ洗浄3点セット

クリーンディーゼルの本場、ヨーロッパで誕生した洗浄システムです。

吸気系の洗浄も可能な洗浄機ですが、ドライアイス洗浄で煤カーボンは完全除去していますので、今回は使用しません。

施工させていただくのは、

• インジェクター・燃料系洗浄
• タービン洗浄
• DPF洗浄

以上の3点セットとなります。



ドライアイス洗浄と同時作業で20％オフですが、それとは別にウインズ・マルチサーブを2点以上同時施工でセット割引が適用になります。

是非、ドライイアス洗浄とあわせて、セットでご依頼ください。

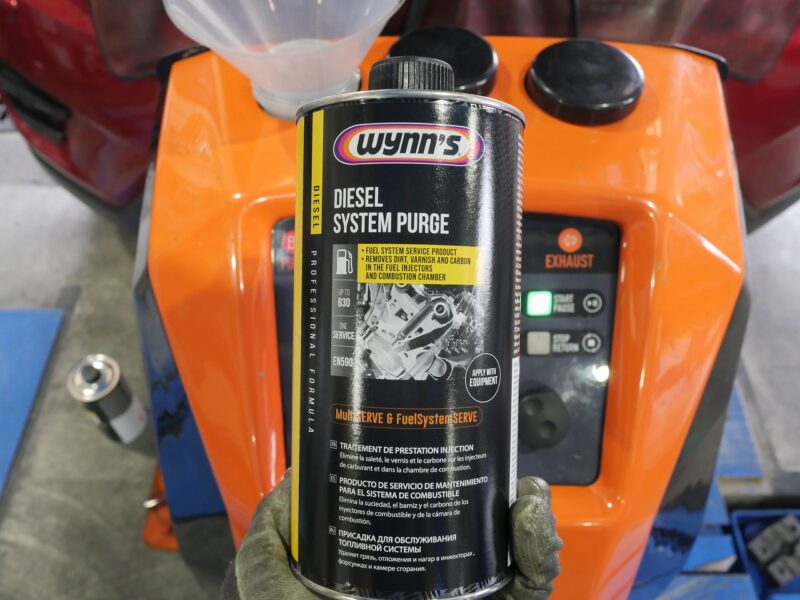

インジェクター燃料系洗浄

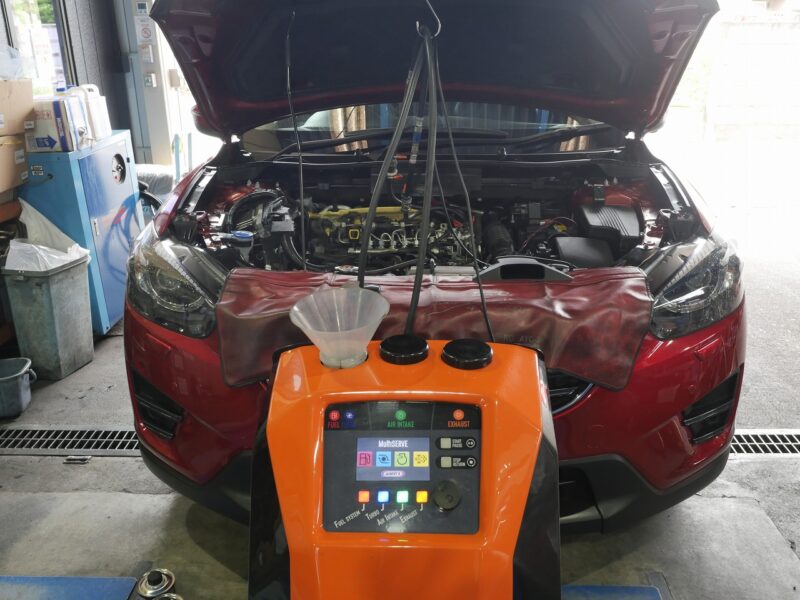

アテンザとウインズ・マルチサーブを接続します。

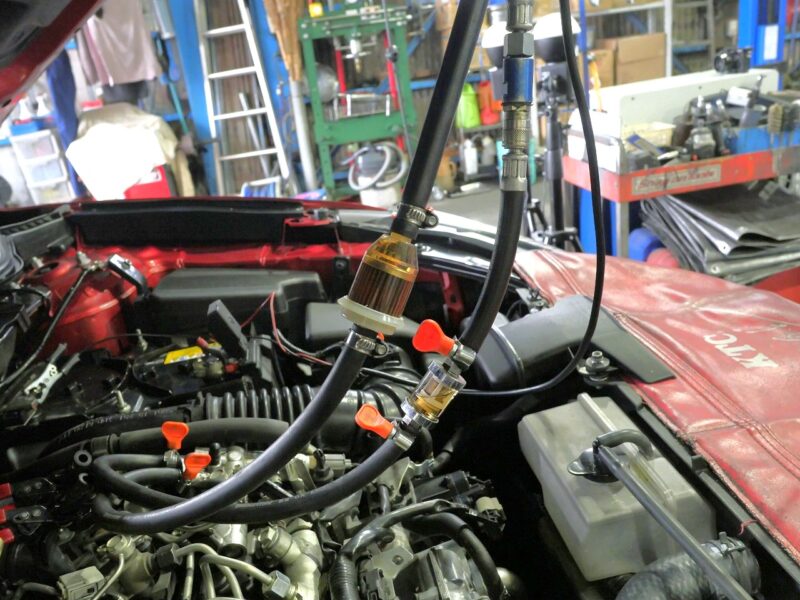

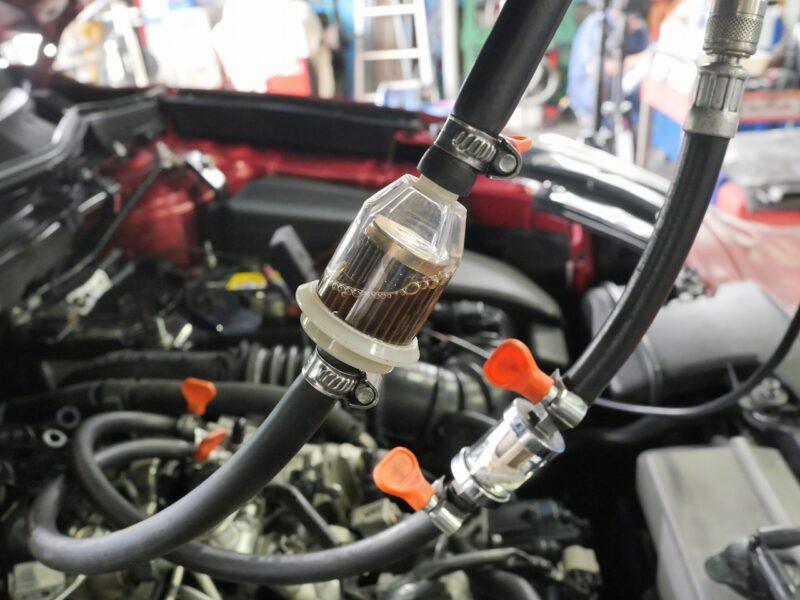

燃料ラインのフィード側とリターン側の燃料ホースを切り離し、ウインズ・マルチサーブの配管を接続します。



インジェクター・燃料系洗浄は、燃料ライン、高圧ポンプ、燃料レール、インジェクターの洗浄を目的としています。

高温高圧になる燃料ラインには、変質した不純物が堆積し、燃料の流量不足やインジェクターの作動不良の原因となります。

そのようなことを防ぐため20,000～30,000km走行毎の施工をおすすめしております。

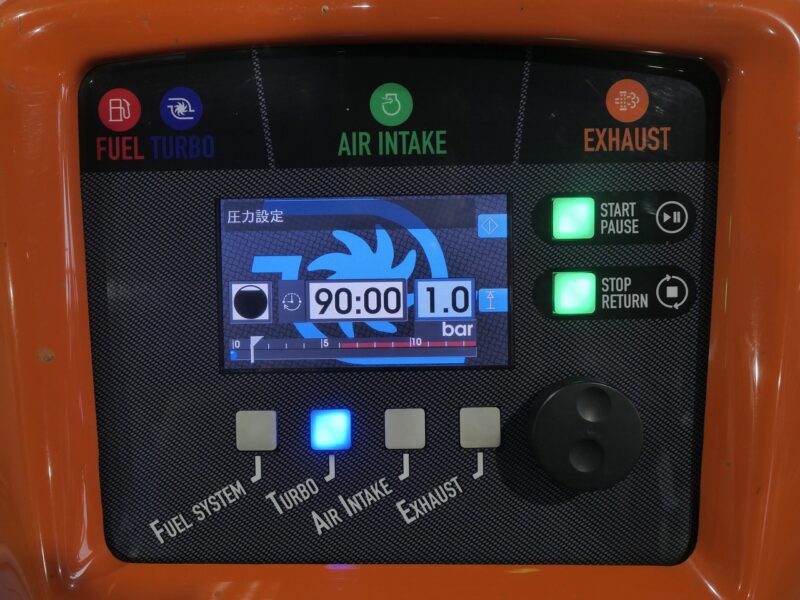

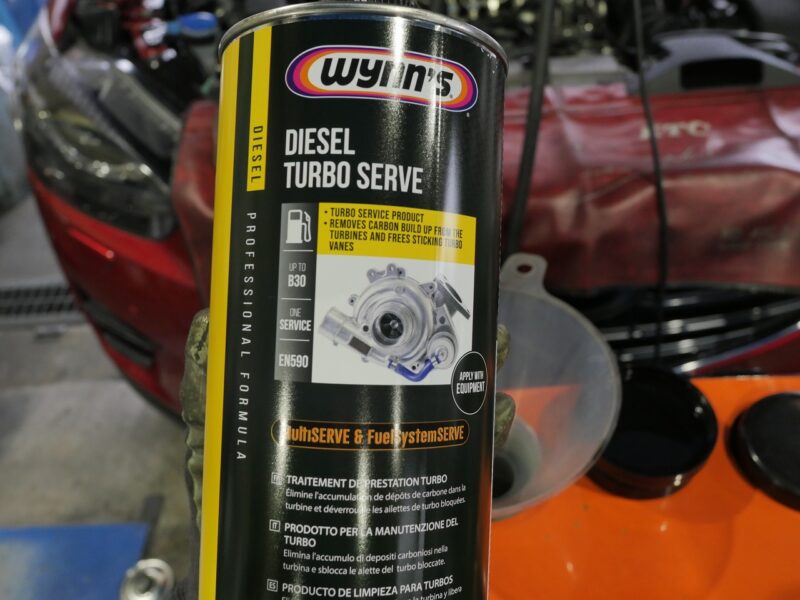

タービン洗浄

インジェクター・燃料系洗浄に続いてタービン洗浄を実施します。

こちらの洗浄システムも、燃料ラインに接続して行います。





タービン洗浄は、タービンに堆積した煤カーボンの除去を目的としています。

また、酸化触媒やEGRシステムへの洗浄効果もあります。



インジェクター・燃料系洗浄とタービン洗浄を実施すると、エンジンのレスポンスアップ、パワーアップを体感することができます。

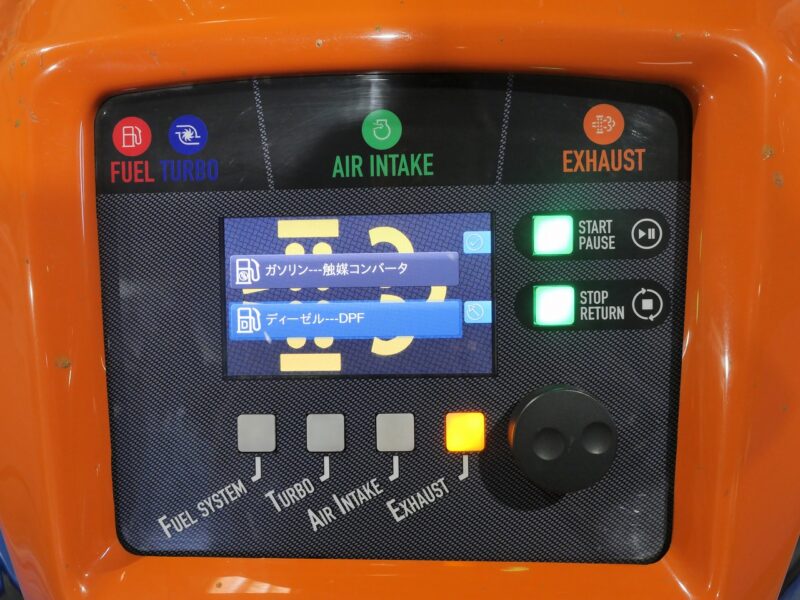

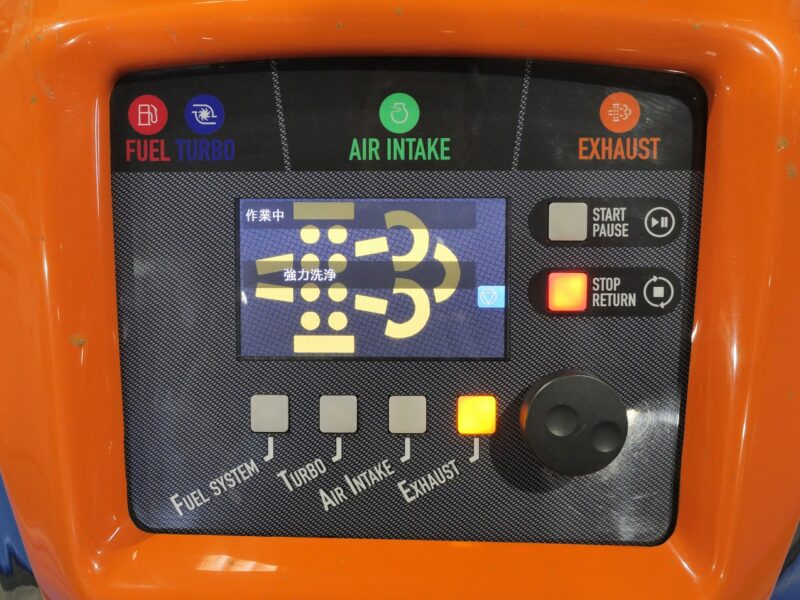

DPF洗浄

ウインズ・マルチサーブ洗浄3点セット、最後の施工はDPF洗浄となります。

DPFの差圧パイプの上流側にマルチサーブの配管を接続します

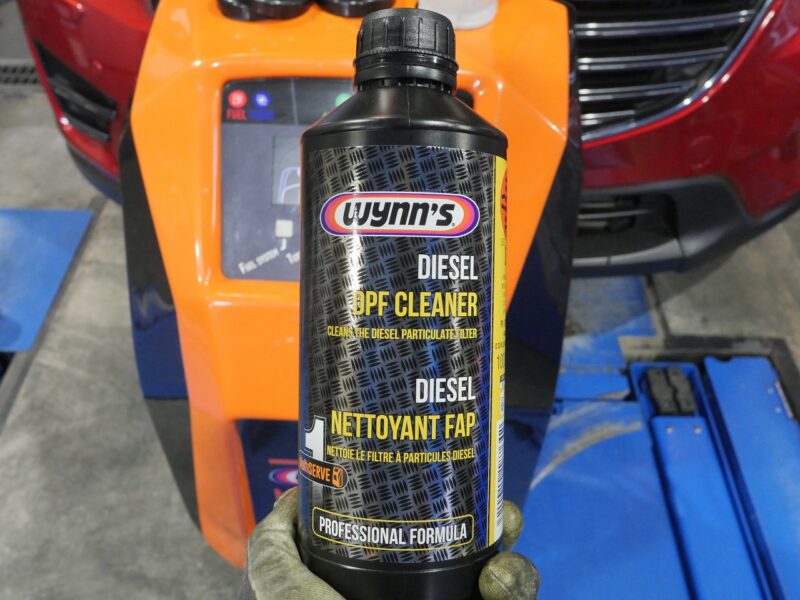

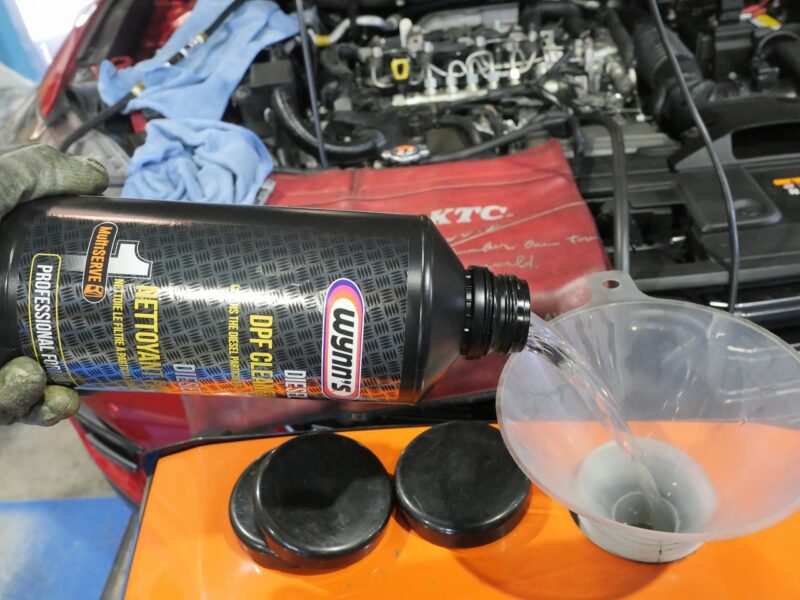

1.0リットルの洗浄液を2回に分けてDPFに流し込んでいきます。





注入が完了しましたら、15分の浸透時間です。

注入から浸透まで、エンジンは停止しています。

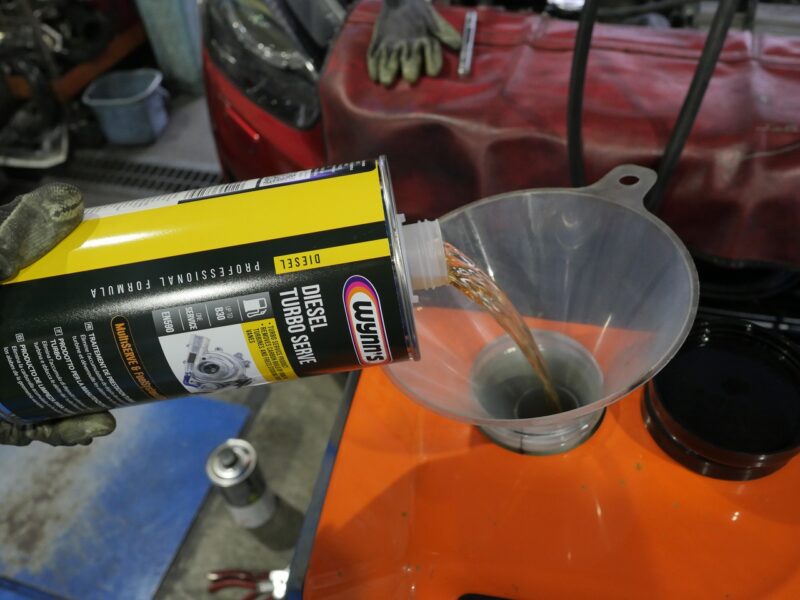

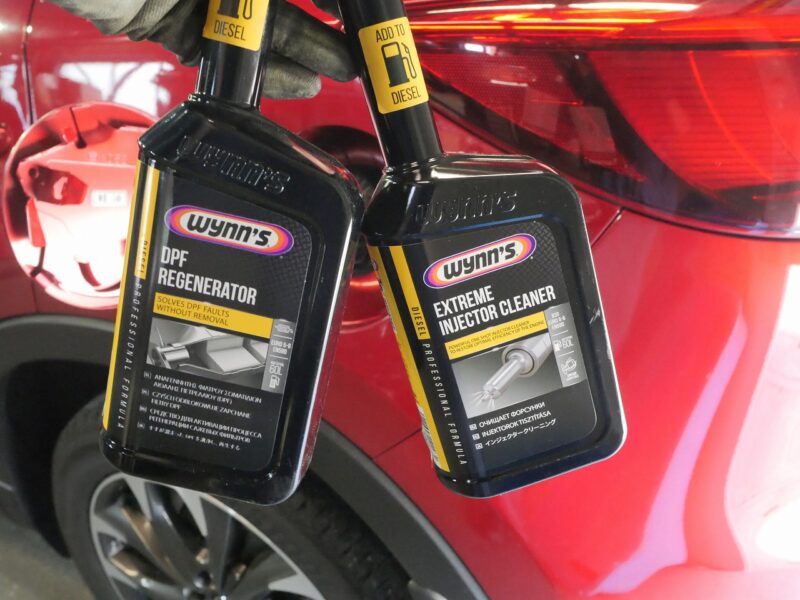

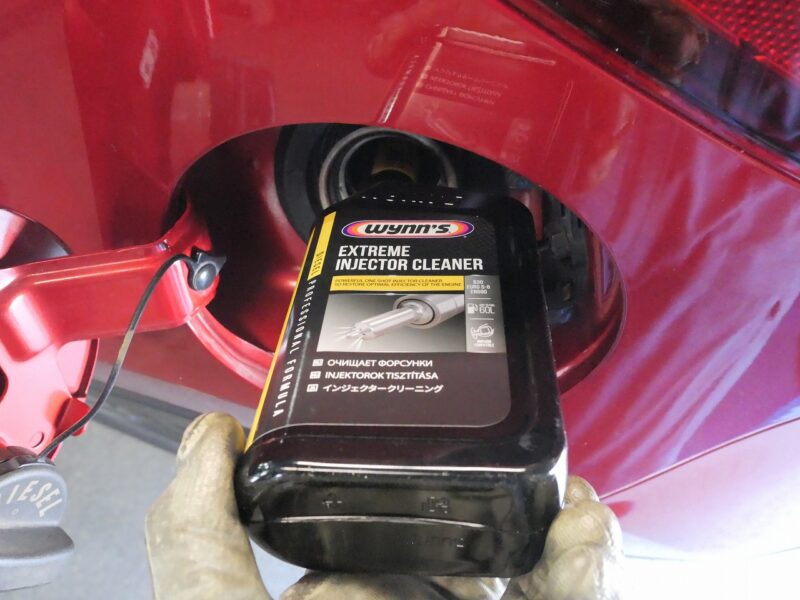

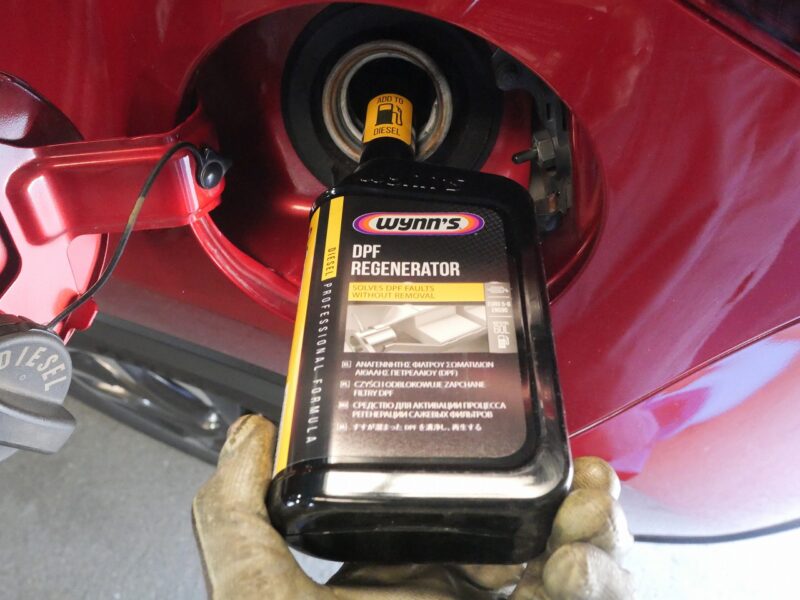

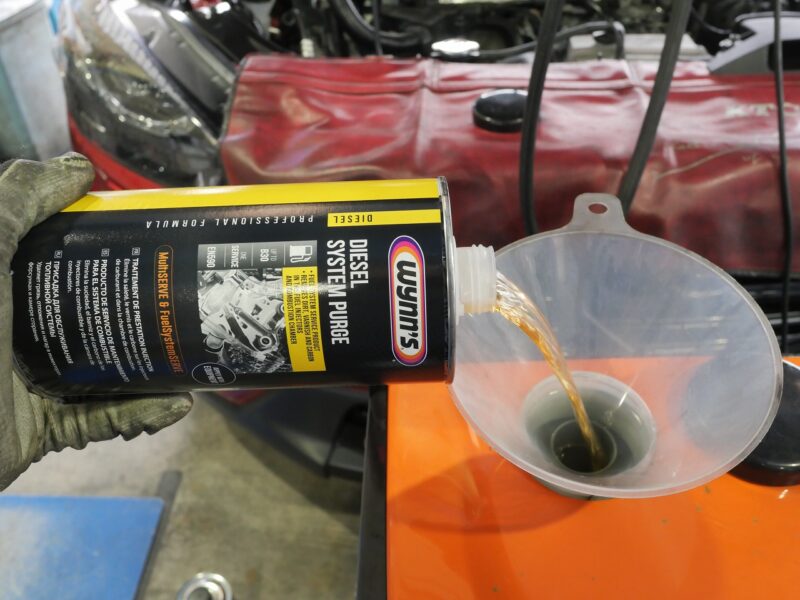

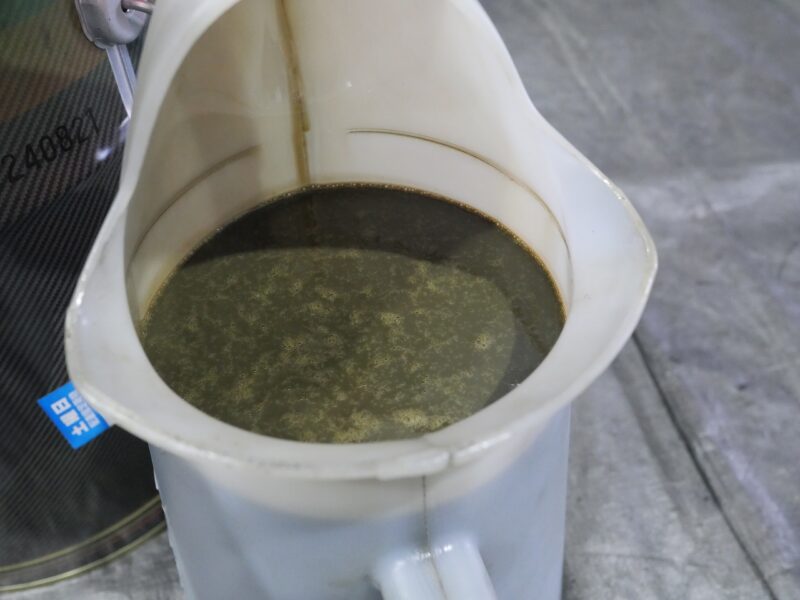

このタイミングで2種類の添加剤を燃料タンクへ注入します。

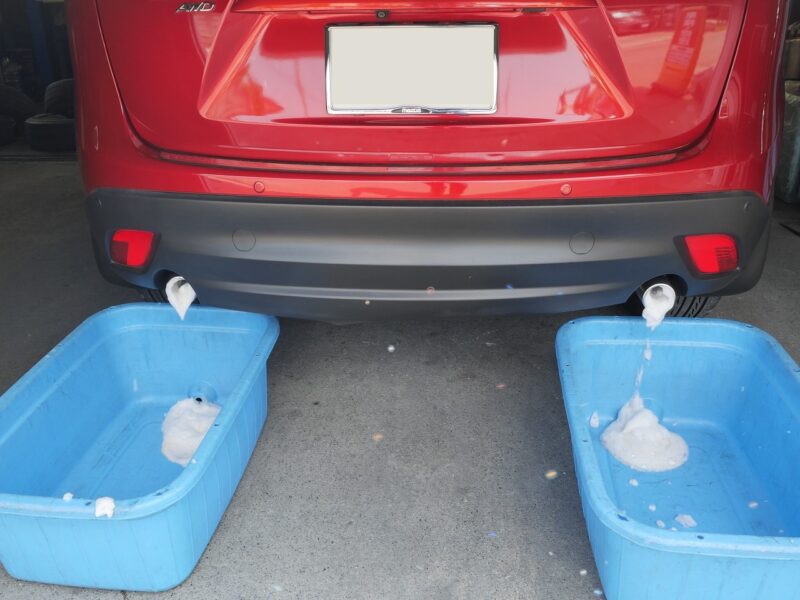

15分の浸透時間が経過しましたら、エンジンを始動して1,500rpmで5分間回します。

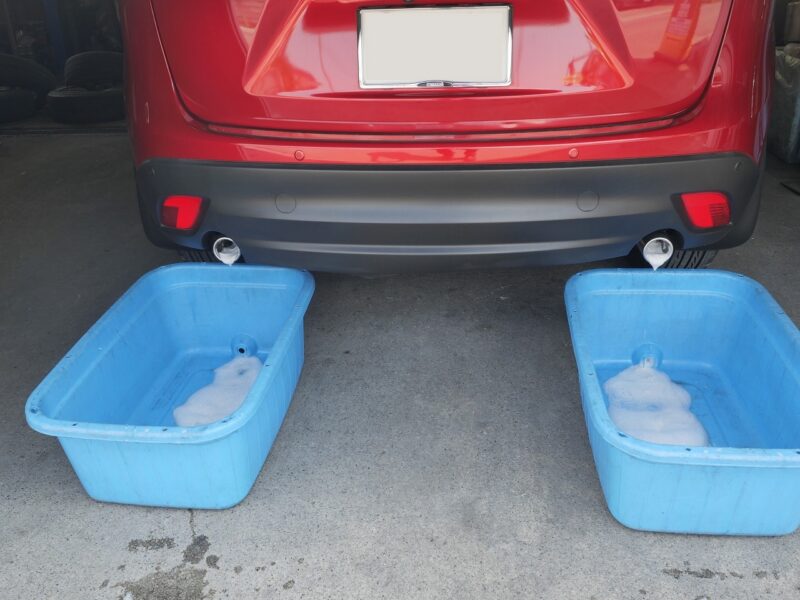

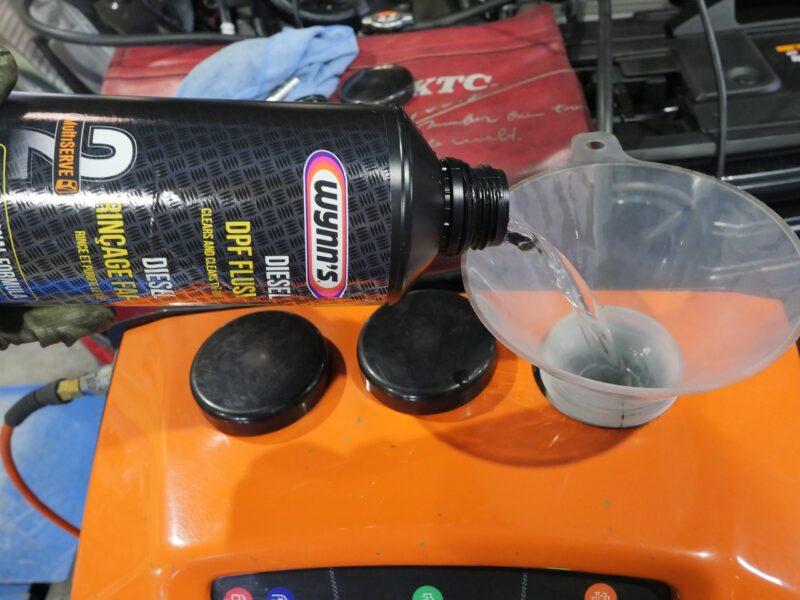

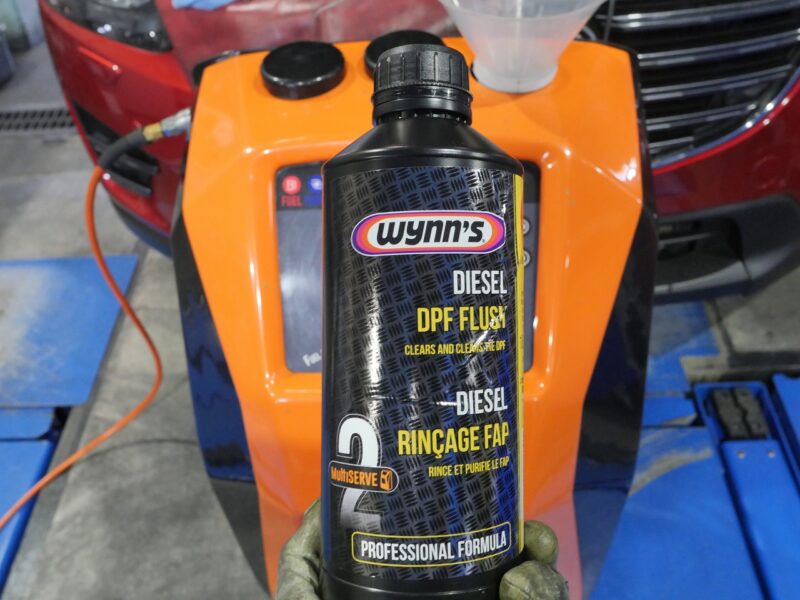

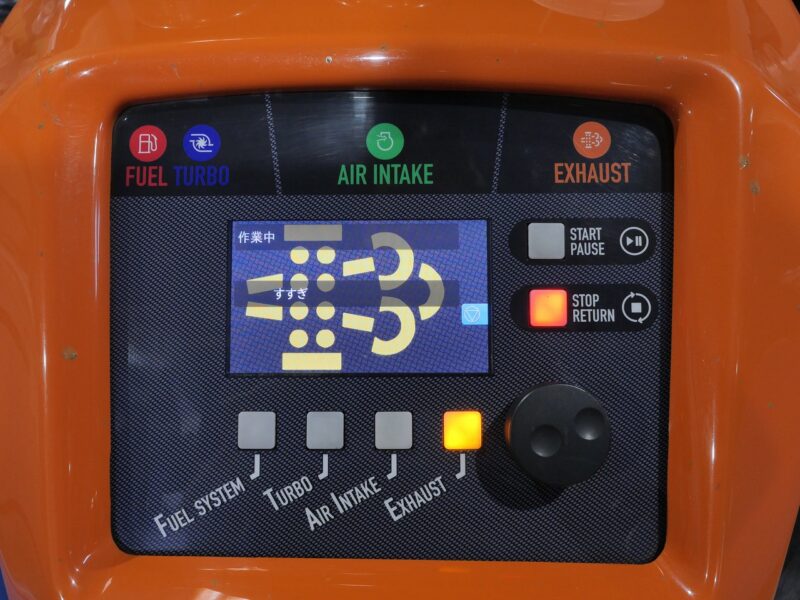

DPF洗浄すすぎ工程

5分間の排出が終わりましたら、アイドリングに戻してすすぎ工程に入ります。







1.0リットルのすすぎ液を注入したらエンジンを2,000～2,500rpmで5分間回します。







5分経過しましたら、エンジンをとめて配管は復元してDPF内部に残っている洗浄液を乾燥させていきます。

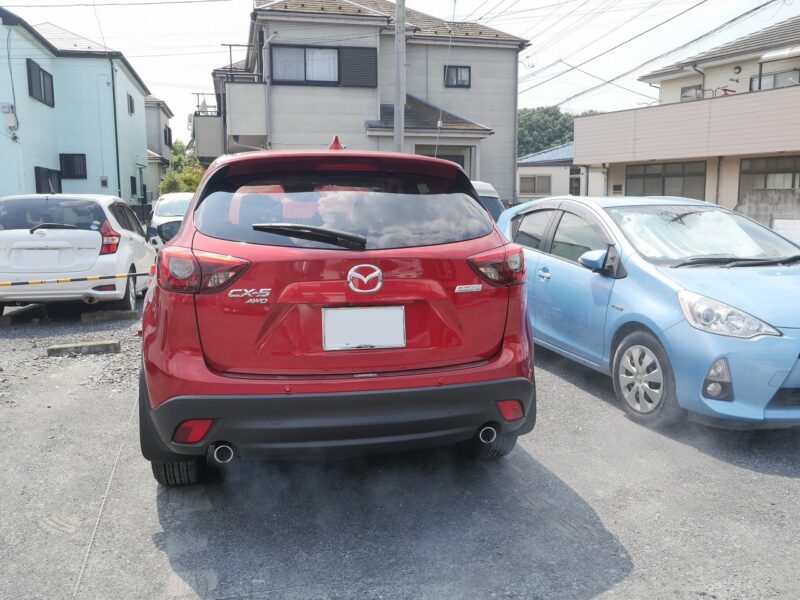

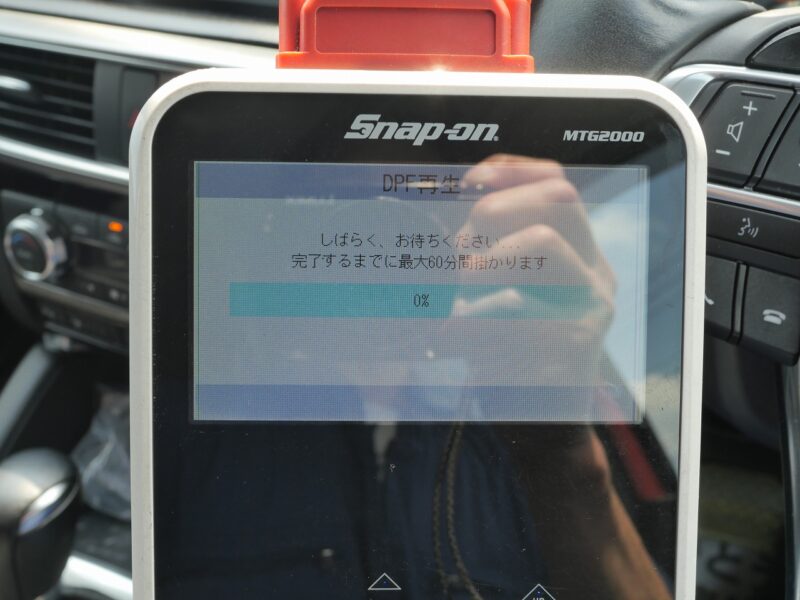

DPF強制再生

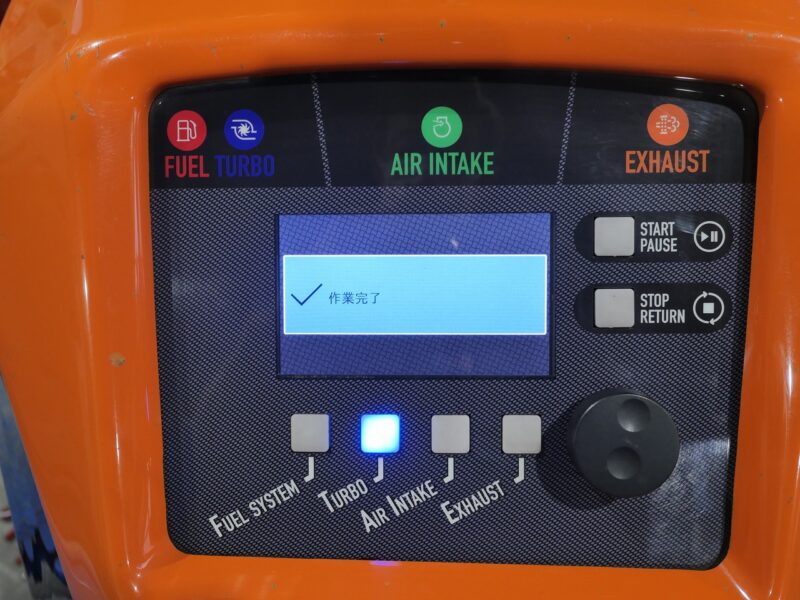

ウインズ・マルチサーブ洗浄3点セットが完了しました。



吸気系の煤カーボン洗浄、DPF内の洗浄、インジェクター・燃料系の洗浄、タービンの洗浄が完了しましたので、これだけでも新車の様なエンジンフィーリングへ蘇りましたが、作業はまだ続きます。



最後はエンジン内部洗浄ECremaxの施工です。

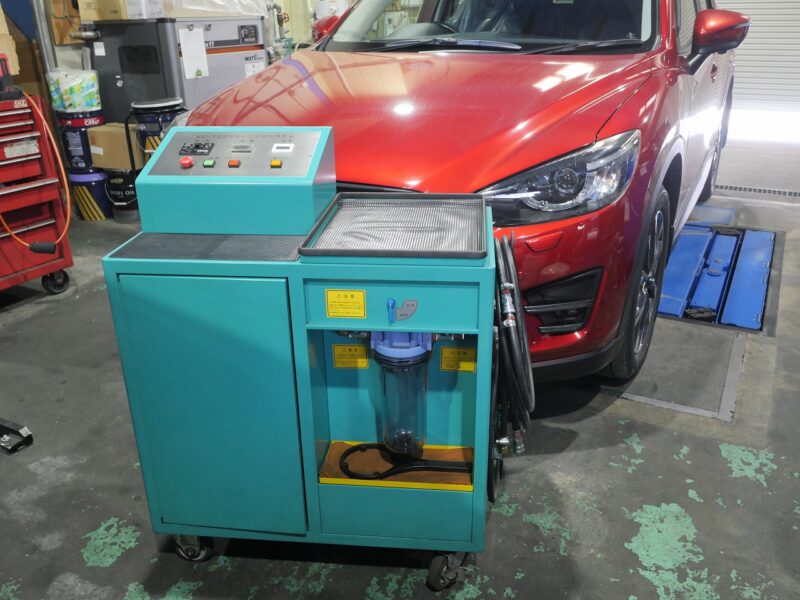

エンジン内部洗浄ECremax

豪華なエンジン洗浄フルセットの最後を締めくくるのは、エンジン内部の洗浄を目的としたECremaxです。



ドライアイス洗浄と同時作業で技術料20％オフとなります。

ウインズマルチサーブ洗浄3点セットと並んで、ドライアイス洗浄によるカーボンクリーニングの人気メニューとなります。

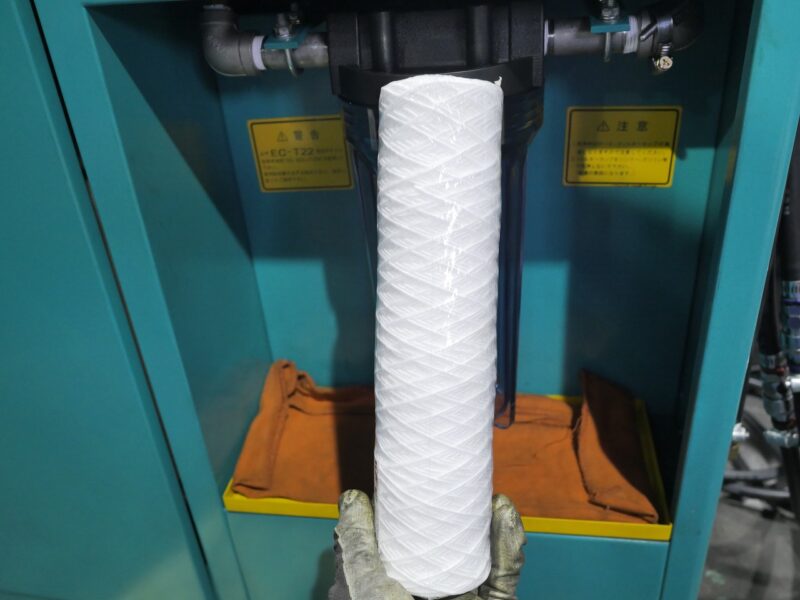

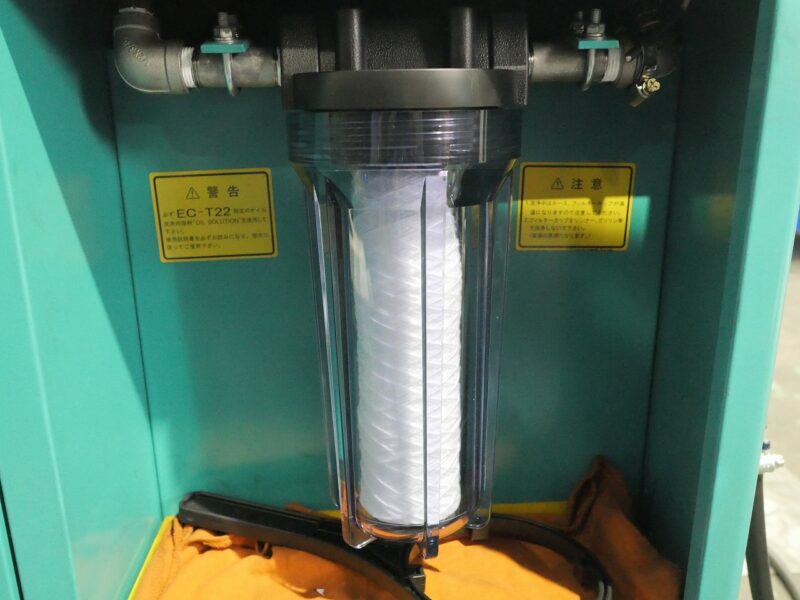

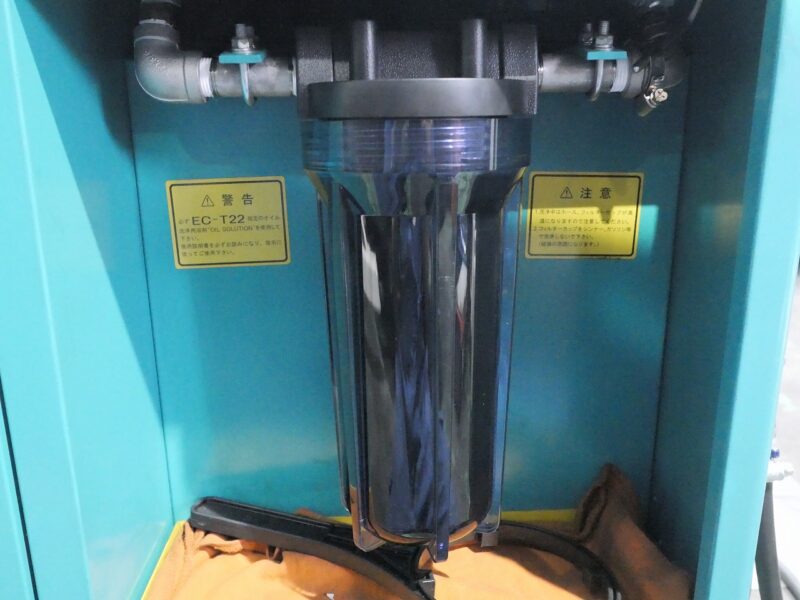

大型の1μフィルターにより内部のスラッジを強力に回収することができます。

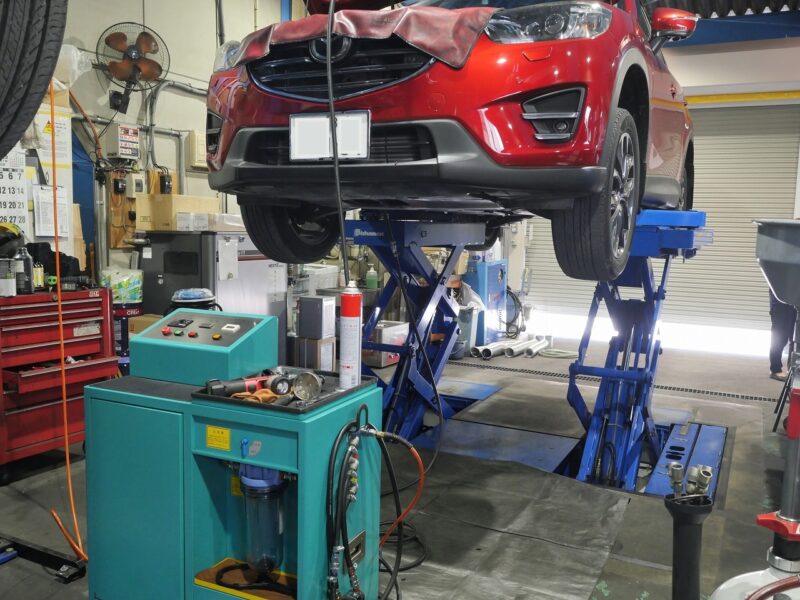

エンジンオイルを抜いて、ECremaxを接続します。

接続が完了したら、エンジンをかると同時に、ECremaxの電源を入れ強力なポンプにより専用洗浄液を循環させていきます。







洗浄液が適温になりましたら洗浄開始です。

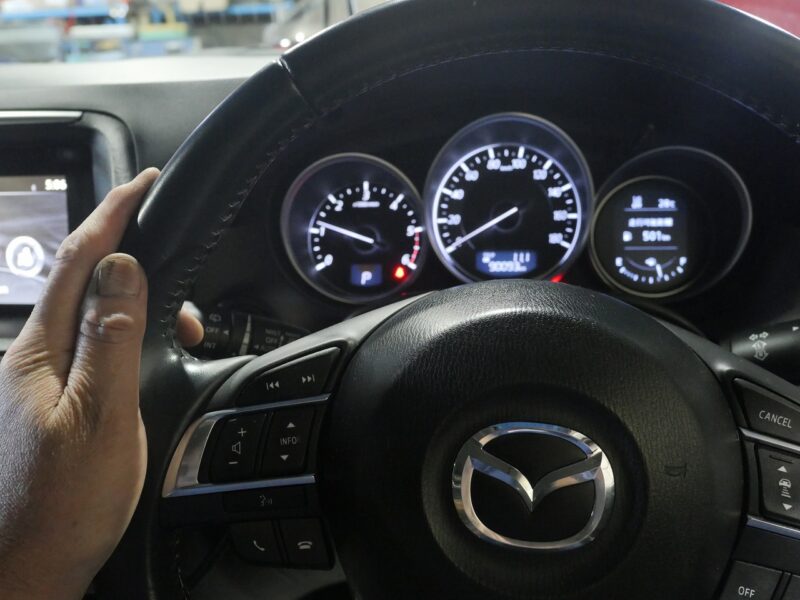

エンジン回転全域で微振動の出る領域を探します。

ハンドルに伝わってくる微振動を確認しながらの作業です。





微振動が出ている回転域を重点的に丁寧に洗浄していきます。



一般的なエンジン内部洗浄は、エンジンを止めた状態で行いますので、オイル通路の洗浄が主な目的となります。

しかし、ECremaxは、エンジンを回しながら洗浄ができるため、スラッジが溜まり張力が低下したピストンリングの洗浄が可能となります。





ピストンリングの張力が復活することで、エンジンパワー、レスポンスアップ、振動の低減、音が静かになる、などの効果があります。



洗浄に成功すると、微振動はなくなり全域でスムーズに回転するようになります。

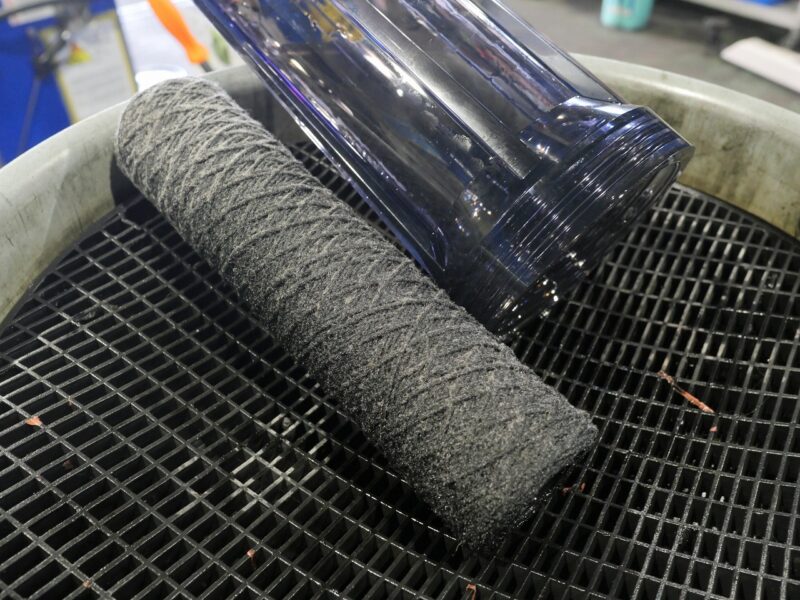

洗浄が完了すると、1μフィルターはスラッジで真っ黒になってしまいました。



仕上げに、お好みのオイルを入れて完成です。

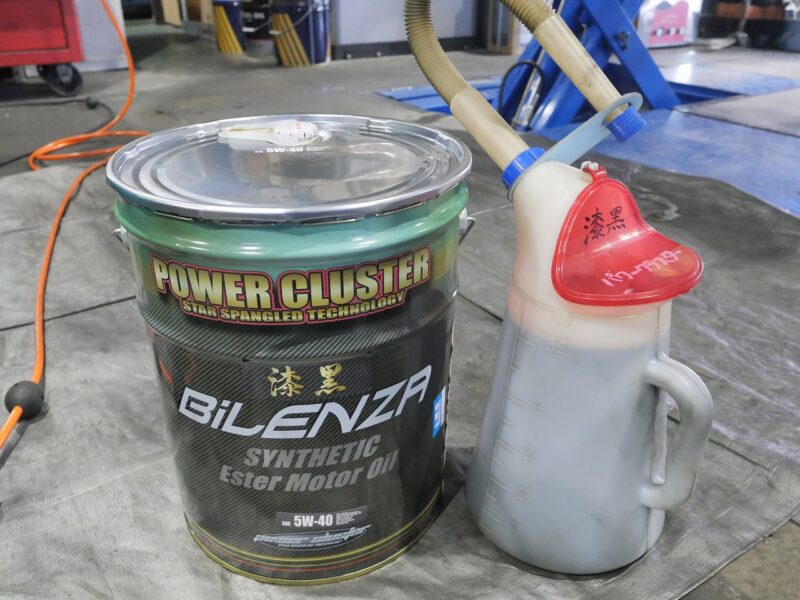

今回はパワークラスター漆黒5W-40をおすすめさせていただきました。



「パワークラスター漆黒」廃油のような色合いですが、新油です。



お住まいの地域が坂が多いということと、次回の交換はマツダ純正のSKY-D 0W-30の予定ということで、5W-40でご提案させていただきました。



当店の近くにお住まいの場合は、漆黒ディーゼル5W-50やオイル消費対策10W-60がおすすめとなりますが、次回のことを考慮した結果です。

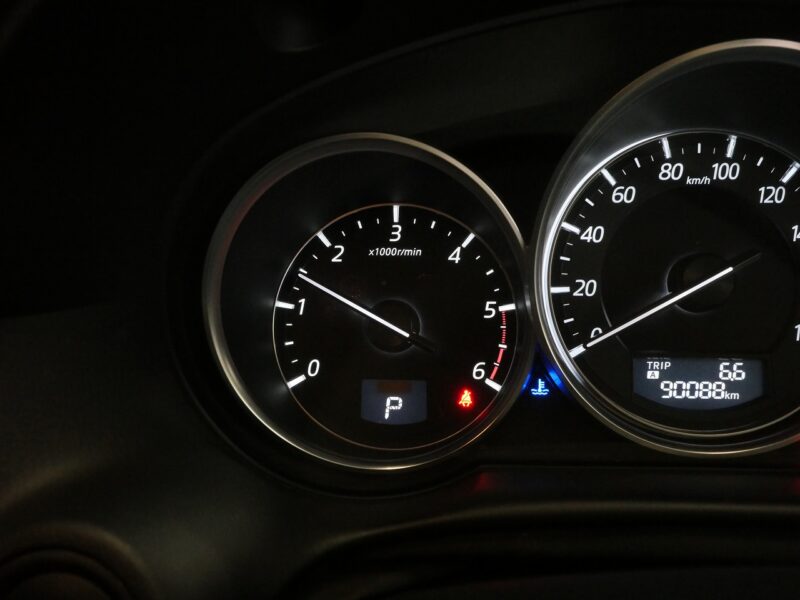

最後の走行試運転ですが、もはや別物？というくらいの激変です。



新車の時はこうだったんだろうなあ、というレベルです。



9万kmしているお車でしたが、ドライアイス洗浄によるカーボンクリーニングと合わせて豪華な洗浄を実施することで新車の様な状態へ復活しました。



これからも、安全、安心、快適にお乗りいただくことができれば、作業者としてこれ以上の喜ばしいことはありません。

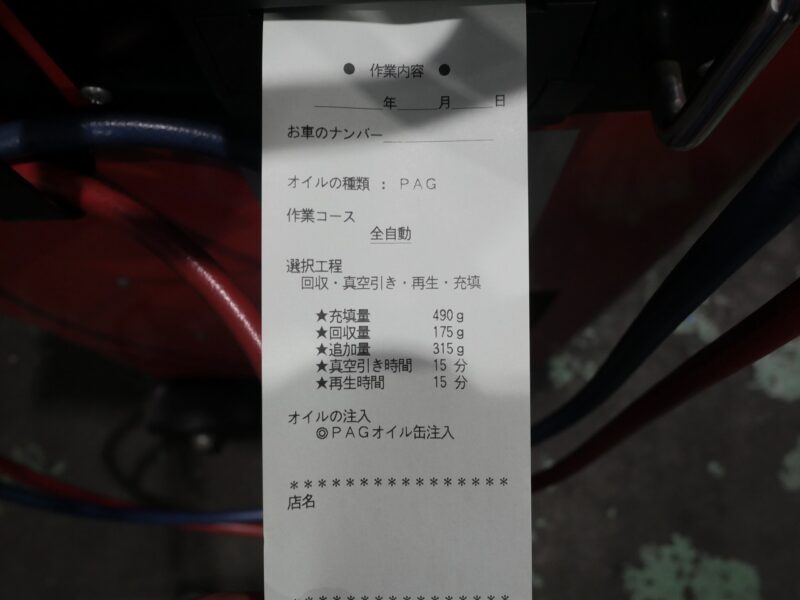

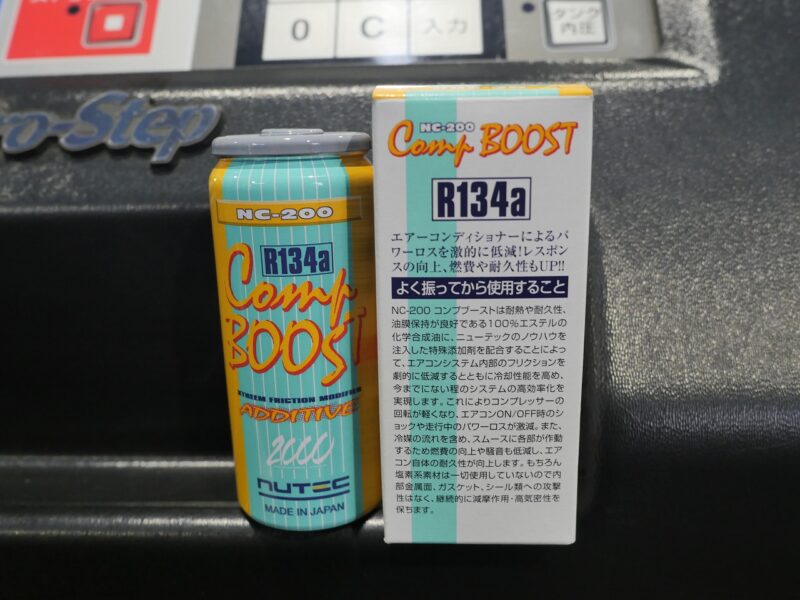

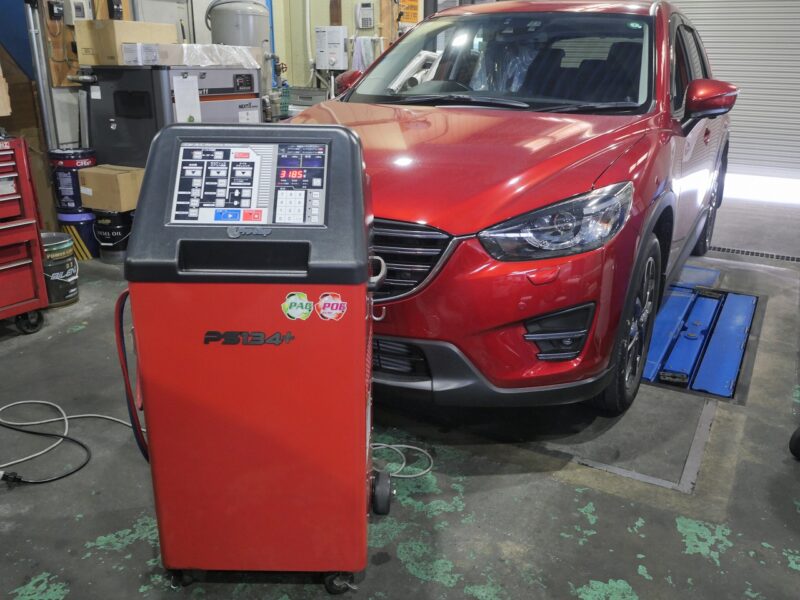

エアコンガスクリーニング・リフレッシュ

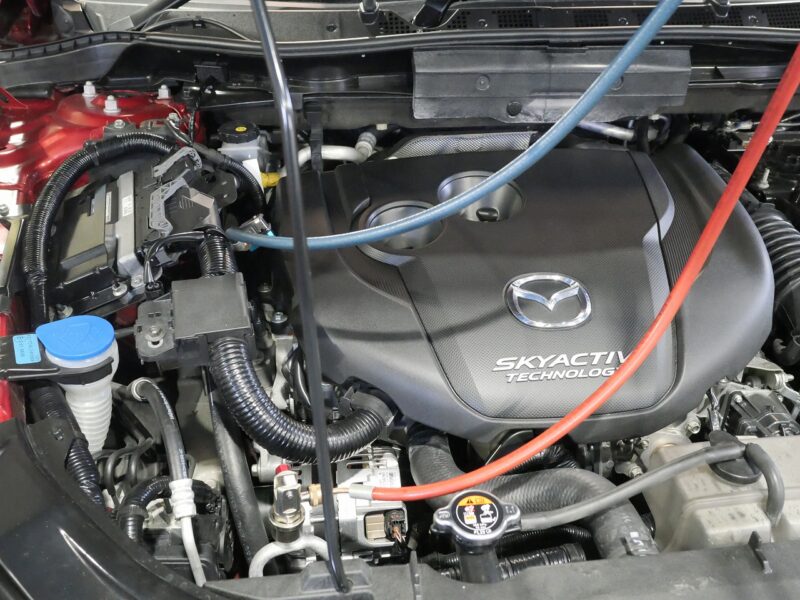

エアコンガスクリーニングもご依頼いただきました。

今回のご入庫は6月でしたが、30℃を超える日の試運転では、エアコンの効きが明らかに弱く感じました。



無事にエアコンも冷え冷えになりました。





最後に、燃料噴射学習とAT初期学習、故障コードと各種データー確認を行って作業完了です。





今回はKE型のCX-5でのご紹介でしたが、マツダディーゼルの2.2、1.8、1.5リットルエンジンで同様の施工が可能です。

気になる方はお気軽にご相談ください。



ここまでご覧いただきありがとうございました。
